Deskripsi

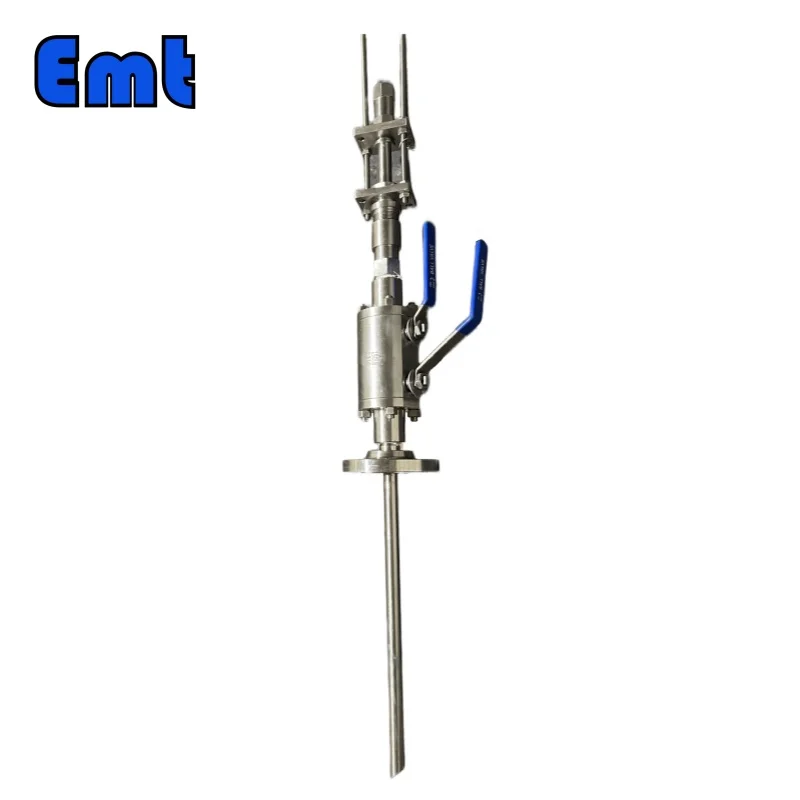

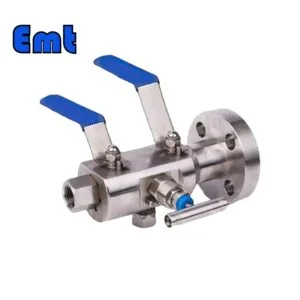

Katup bola DBB (Double Block and Bleed) menawarkan fungsi pematian ganda, isolasi ganda, dan pembuangan. Ini sangat ideal untuk digunakan dengan berbagai saluran pipa yang membawa minyak tanah penerbangan, minyak ringan, gas alam, gas cair, gas pipa, dan media kimia, yang berfungsi sebagai solusi optimal untuk mengendalikan aliran media.

Prinsip kerja inti katup bola DBB terletak pada pengoperasian dua slide penyegel yang dipasang pada steker. Katup ini secara opsional dilengkapi perangkat pelepas otomatis. Setelah katup tertutup sepenuhnya, perangkat ini membantu mencegah peningkatan tekanan abnormal di dalam ruang katup, sehingga memastikan fungsi katup efektif.

Selain itu, katup ini dilengkapi indikator sakelar yang tersinkronisasi dengan posisi sakelar, sehingga memberikan tampilan status operasional katup yang akurat. Fitur ini meningkatkan kegunaan dan memungkinkan kontrol katup yang presisi.

Fitur Katup Bola DBB

1. Gesekan dan Keausan Minimal: Selama proses pembukaan dan penutupan katup, permukaan perapat badan katup tidak bersentuhan dengan permukaan perapat pelat geser. Tidak adanya kontak ini mencegah gesekan dan keausan, memperpanjang masa pakai katup dan mengurangi torsi pembukaan dan penutupan.
2. Perawatan yang Nyaman: Desain katup bola DBB memudahkan perawatan. Tidak perlu melepas katup dari pipa untuk diservis; seseorang hanya perlu membongkar penutup bawah katup dan mengganti sepasang slide.
3. Pengurangan Biaya: Berkurangnya diameter badan katup dan sumbat berkontribusi pada penghematan biaya.
4. Area Penyegelan yang Tahan Lama dan Halus: Rongga bagian dalam badan katup dilapisi dengan kromium keras, menghasilkan area penyegelan yang rumit dan halus yang meningkatkan daya tahan dan kinerja katup.

Kami mempunyai banyak produk dengan DBB Ball Valves, seperti chemical injection dengan DBB valve

Pengertian DBB dan DIB: Pengertian dan Pengujiannya

Katup DBB (Double Block and Bleed) memiliki dua dudukan tertutup dan perangkat pelepasan di ruang tengah. Ketika katup ditutup dan perangkat pelepasan dibuka, kedua ujung katup diberi tekanan secara bersamaan. Dudukan katup penyegel dapat menghalangi tekanan di kedua ujung katup.

Untuk memenuhi definisi DBB, sebuah katup harus memiliki dua kondisi dan satu fungsi:

• Kondisi 1: Katup harus memiliki dua dudukan yang tersegel.
• Kondisi 2: Ruang tengah katup harus dilengkapi perangkat pelepasan (untuk ventilasi, blowdown, dll.).
• Fungsi: Ketika perangkat pelepasan di ruang tengah dibuka, kedua ujung katup diberi tekanan, dan dudukan katup penyegel dapat menghalangi tekanan di kedua ujungnya.

Pengujian katup DBB melibatkan langkah-langkah berikut sebagaimana ditentukan dalam Lampiran H₉ API 6D 24:

1. Mulailah dengan katup setengah terbuka dan isi katup dan ruang katup dengan media uji (biasanya air tawar).
2. Tutup katup dan buka perangkat pelepasan di rongga katup, biarkan media uji meluap dari lubang pembuangan.
3. Berikan tekanan pada kedua ujung katup hingga tekanan mencapai 1,1 kali tekanan terukur bahan cangkang katup pada 38°C.
4. Periksa kebocoran melalui lubang pembuangan di rongga katup. Kriteria penerimaan untuk segel lunak adalah tidak ada kebocoran, sedangkan untuk segel keras, kebocoran tidak boleh melebihi Kelas D sesuai ISO5208.

Perhatikan bahwa dudukan katup DBB tidak memiliki fungsi isolasi. Sebaliknya, katup DIB (Double Isolation and Bleed) tersedia dalam dua jenis: DIB-1 dan DIB-2.

Katup DIB-1 memerlukan katup pelepas pengaman otomatis eksternal, karena dudukannya tidak dapat melepaskan tekanan secara otomatis. Jika tekanan meningkat di ruang katup, katup bisa meledak. Tekanan pelepas katup pelepas eksternal harus antara 1,1 dan 1,33 kali tekanan pengenal bahan cangkang katup pada 38°C, dan tekanan reset tidak boleh kurang dari 1,05 kali.

Katup DIB memiliki dua dudukan yang tersegel. Ketika katup ditutup dan perangkat pelepasan dibuka, salah satu ujung katup diberi tekanan, dan dudukan katup penyegel dapat mengisolasi tekanan.

Dalam kasus katup DIB-1, kedua dudukan penyegel memiliki fungsi isolasi. Untuk katup DIB-2, satu dudukan memiliki fungsi pemblokiran, dan dudukan lainnya memiliki fungsi isolasi (umumnya dudukan fungsi pemblokiran dipasang di ujung hulu katup).

Untuk memenuhi definisi DIB, sebuah katup harus memiliki dua kondisi dan satu fungsi:

• Kondisi 1: Katup harus memiliki dua dudukan yang tersegel.
• Kondisi 2: Ruang tengah katup harus dilengkapi perangkat pelepasan (untuk ventilasi, blowdown, dll.).
• Fungsi: Ketika perangkat pelepasan di rongga katup dibuka, salah satu ujung katup diberi tekanan, dan dudukan katup dapat mengisolasi tekanan di salah satu ujungnya.

Kesimpulan

Kesimpulannya, katup bola Double Block and Bleed (DBB) memiliki peran penting di berbagai industri, memberikan kontrol optimal terhadap aliran media yang berbeda dalam saluran pipa. Fitur uniknya, seperti gesekan dan keausan yang minimal, perawatan yang mudah, efektivitas biaya, dan area penyegelan yang halus dan tahan lama, secara signifikan meningkatkan efisiensi dan keselamatan operasional.

Memahami definisi, fungsi, dan prosedur pengujian katup DBB dan Double Isolation and Bleed (DIB) sangat penting untuk penggunaan dan pemeliharaan yang tepat. Katup-katup ini, melalui prosedur pengujian yang ketat sebagaimana diuraikan dalam standar industri seperti API 6D 24, memastikan keandalan dan kinerja, menjanjikan peningkatan keselamatan, mengurangi biaya pemasangan, dan mengurangi kerentanan terhadap masalah yang disebabkan oleh getaran. Oleh karena itu, penerapan teknologi ini memungkinkan industri mencapai efisiensi dan keselamatan operasional yang unggul.

Layanan kami

We provide a wide variety of DBB Ball Valves, each tailored to meet a diverse range of specific requirements. Do not hesitate to contact us to find the solution that best suits your needs. To demonstrate the high quality of our products, we give clients the option to request sample units.

We take great pride in delivering prompt customer service. Our team is always on hand to provide immediate responses and address your inquiries. We aim to deliver your orders as swiftly as possible, ensuring timely receipt of your purchases. Our online support operates 24/7, ready to serve you at any time.

Pengemasan & Pengiriman
Our products are carefully packaged in CASES, which offer several advantages:

1. Mereka ringan dan estetis, menawarkan isolasi dan kekuatan tinggi tanpa rentan terhadap deformasi.
2. Mereka menghilangkan kebutuhan akan fumigasi, sehingga menyederhanakan proses pengiriman dan membuatnya lebih efisien.
