Introducción de la sonda de corrosión

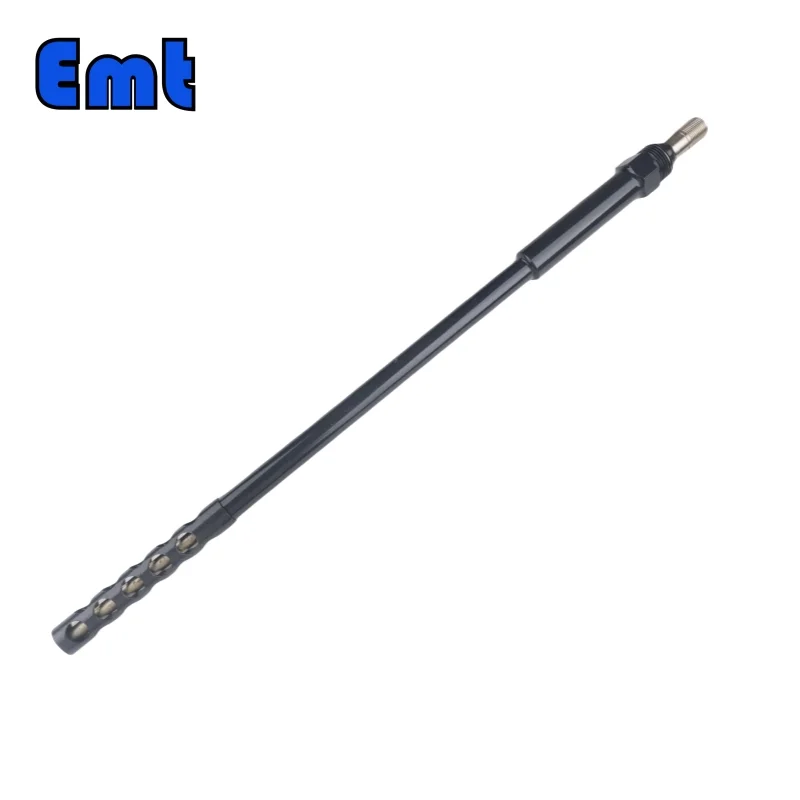

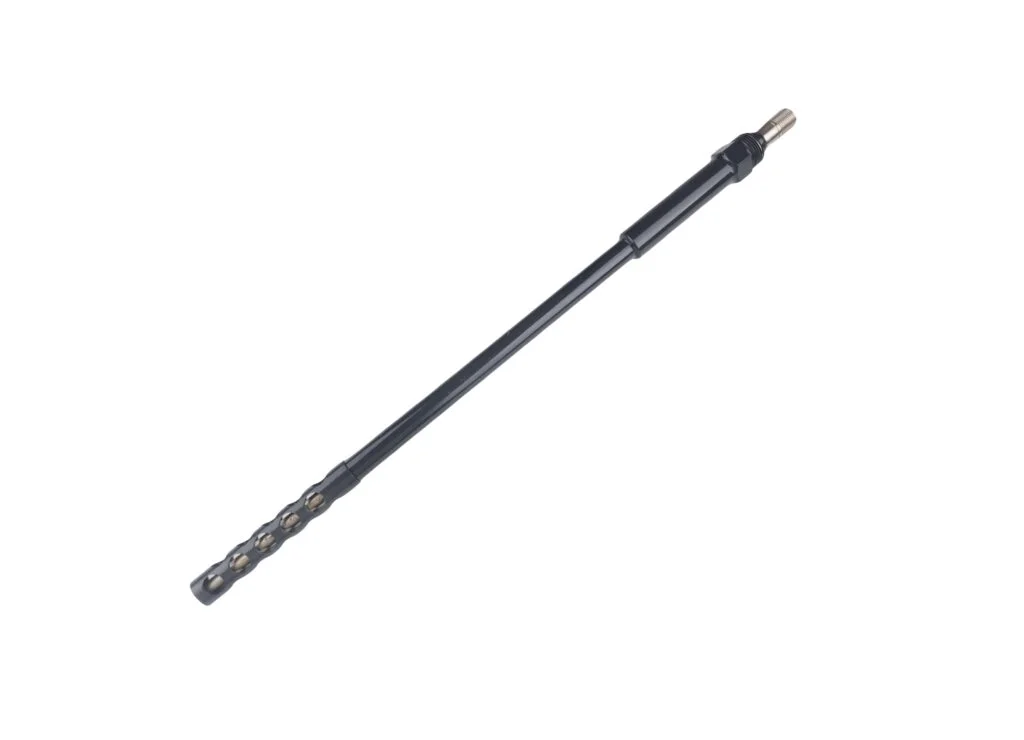

La sonda de corrosión EMT es un instrumento de precisión que se utiliza para monitorear y medir la corrosión en tuberías y equipos. En industrias donde la longevidad y la seguridad de la infraestructura son críticas, el monitoreo de la corrosión es esencial. Ayuda a detectar problemas potenciales de manera temprana, evitando así fallas catastróficas y reparaciones costosas.

El sistema de monitoreo de corrosión en línea y adquisición remota de datos de EMT es el componente clave del sistema de detección de corrosión por resistencia en línea. El sistema funciona midiendo el cambio en el valor de resistencia de los elementos sensibles a la sonda de corrosión para poder calcular el grado de dilución de la corrosión de estos elementos.

Cuando el material que corroe el sensor de la sonda coincide con el material de la tubería o del equipo, se puede medir la tasa de corrosión del sensor a lo largo del tiempo. La tasa de corrosión calculada representa la tasa de corrosión de la tubería o del equipo, lo que permite un monitoreo eficaz de la corrosión en línea.

El transmisor inalámbrico está diseñado con una estructura sellada a prueba de explosiones, adecuada para la industria petroquímica. El sistema de adquisición remota de datos está compuesto por un módulo de fuente de alimentación, un módulo lógico de medición y control y un módulo de transmisión de datos. Una vez configurado con el ID proporcionado durante el proceso de fabricación, podrá comenzar a funcionar con normalidad.

Para utilizar el registrador de datos portátil, siga estos pasos:

Inicie la tableta y abra el software de la ventana Bluetooth. Una vez que se ha iniciado el software del controlador, el dispositivo se conecta y la configuración se minimiza.

Abra el software EMT y configure los ajustes de la ventana para conectarse al dispositivo. Luego continúe escaneando el dispositivo. Cuando la conexión sea exitosa, detenga el escaneo y continúe descargando datos. Los datos que abarcan diferentes períodos de tiempo se convierten automáticamente en curvas de datos. Haga clic en la curva de datos para verla.

Al mismo tiempo, se puede calcular la velocidad de corrosión. Para hacer esto, seleccione un punto para iniciar la recopilación de datos y luego seleccione otro punto para finalizar la recopilación de datos. A continuación, haga clic en cálculo de la tasa de corrosión; Esto generará un valor. Los próximos pasos se basarán en este valor.

Principios de funcionamiento de la sonda de corrosión EMT

El principio de funcionamiento de la sonda de corrosión EMT se basa en el cambio de resistencia de su elemento sensible. Cuando se produce corrosión, el tamaño físico del elemento sensor de la sonda cambia, lo que provoca que también cambie su resistencia.

Pensémoslo de esta manera: el elemento sensible del detector es como un canal estrecho por el que debe pasar la corriente. Cuando se produce corrosión, este camino se vuelve más delgado y más largo, lo que dificulta el paso de la corriente. Este cambio es lo que mide el detector y cómo determina que se está produciendo corrosión.

Al medir estos cambios en la resistencia, la sonda puede calcular qué tan delgada es la corrosión. Al igual que el detector puede decirnos cuánto ha cambiado la forma del camino imaginario y, por tanto, cuánta corrosión se ha producido. Esta información es invaluable para comprender las tasas de corrosión y tomar medidas preventivas oportunas.

Para ensamblar la sonda de corrosión, siga estos pasos:

Primero, conecte el conjunto de enchufe a la sonda. El sello está ubicado en la parte blanca del conjunto del tapón, asegurando un ajuste perfecto entre la base y el conjunto del tapón. Tenga en cuenta que se trata de una rosca inversa, por lo que deberá apretarla en la dirección opuesta y asegurarla con una llave.

Luego, inserte el conjunto del enchufe en la base y apriételo. Normalmente, la base está soldada a la tubería. Cuando termine, instale el escudo en la base.

En segundo lugar, alinee la muesca del adaptador de la sonda con la ranura de la sonda. Inserte el adaptador y la sonda juntos, apriete las roscas y luego asegure la tuerca en la parte superior. La tuerca evita que el adaptador gire durante el funcionamiento.

En tercer lugar, instale un transmisor inalámbrico y conéctelo a una fuente de alimentación. Asegúrese de evitar conexiones en áreas a prueba de explosiones. Luego, conecte los dos enchufes blancos entre sí. La luz verde debería parpadear durante unos segundos y luego apagarse automáticamente. Después de conectar la alimentación, instale la cubierta protectora del transmisor inalámbrico y transpórtelo al sitio.

Al llegar, retire la tapa protectora roja del enchufe del transmisor inalámbrico. La posición de la llave en el transmisor inalámbrico debe corresponder a la posición de la llave en el adaptador. Insértelos en consecuencia. Conecte y apriete la tuerca, luego apriete con una llave.

Finalmente, utilice el tornillo superior para bloquear el conjunto. En este punto, se completa la instalación de todo el equipo.

Monitoreo de corrosión en línea

Las sondas de corrosión EMT desempeñan un papel clave en el campo del control de la corrosión en línea. Se ha dedicado a monitorear la integridad de tuberías y equipos, brindando actualizaciones en tiempo real sobre el estado de la corrosión midiendo los cambios en la resistencia.

Las ventajas del monitoreo de la tasa de corrosión en tiempo real son significativas y multifacéticas. Uno de los principales beneficios es la detección temprana de la corrosión. Esto permite una intervención oportuna, evitando potencialmente que pequeños problemas se conviertan en grandes contratiempos en la infraestructura.

Además, el monitoreo en tiempo real puede mejorar significativamente la rentabilidad a largo plazo. Al gestionar y mitigar eficazmente la corrosión, la vida útil de las tuberías y los equipos se puede ampliar considerablemente, reduciendo la necesidad de costosos reemplazos.

Finalmente, el monitoreo en tiempo real eleva los estándares de seguridad al minimizar el riesgo de falla accidental del equipo. Este enfoque proactivo del mantenimiento permite a los operadores anticipar y responder a los problemas en lugar de reaccionar ante ellos.

Conclusión

En conclusión, las sondas de corrosión EMT son una herramienta muy eficaz para monitorear y gestionar la corrosión, especialmente en industrias donde la integridad de la infraestructura es crítica. Su diseño innovador y el uso de principios de medición de resistencia permiten un monitoreo preciso y en tiempo real de las tasas de corrosión. Esta detección y monitoreo oportunos pueden prevenir fallas de infraestructura potencialmente catastróficas y garantizar la seguridad y la vida útil de tuberías y equipos. Además, los beneficios de costos logrados al extender la vida útil del equipo y evitar el reemplazo prematuro subrayan el valor económico de las sondas de corrosión EMT.

En definitiva, las sondas de corrosión EMT representan un avance significativo en el campo de la monitorización de la corrosión. Al proporcionar datos en tiempo real, facilitar la intervención temprana y elevar los estándares de seguridad, ha mejorado enormemente la eficiencia y eficacia de las operaciones industriales. Dada la importancia del mantenimiento y la gestión de la infraestructura, no se puede dejar de enfatizar el papel de herramientas como las sondas de corrosión EMT. A medida que la industria continúa evolucionando y creciendo, se espera que la demanda de herramientas de monitoreo tan sofisticadas solo aumente, enfatizando aún más su valor en el sector industrial moderno.
