وصف
مقدمة

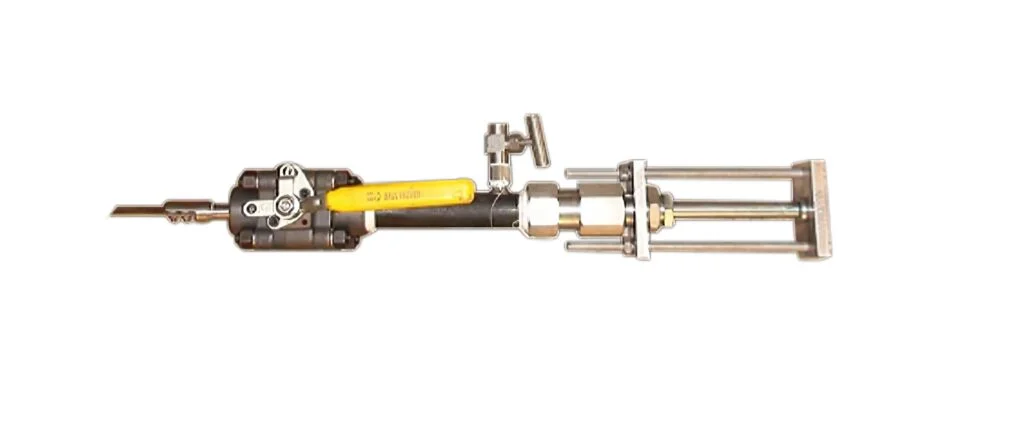

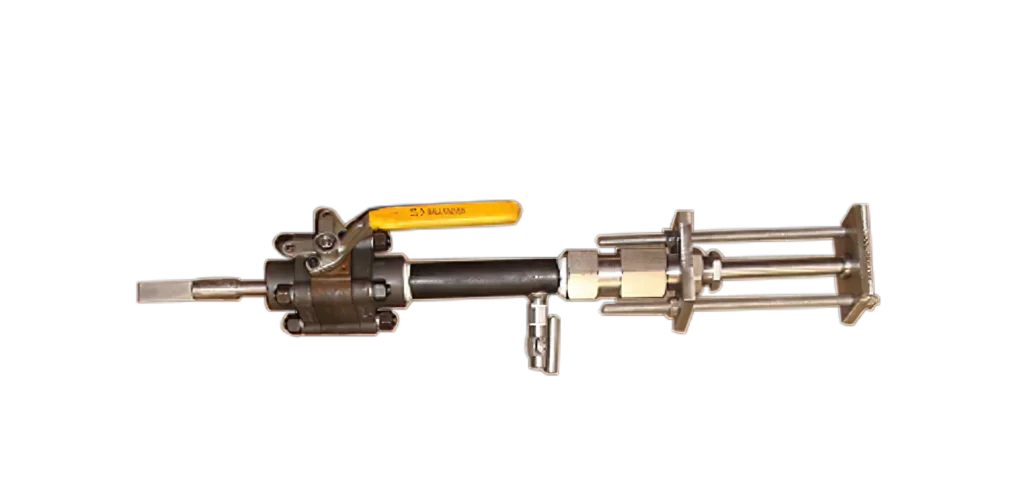

يمكن استخدام كوبونات التآكل لاختبار معدل التآكل في الصناعات المختلفة، مثل صناعة النفط والغاز وصناعة المياه. تأتي قسائم التآكل القابلة للسحب EMT-RCC مع أداة استرجاع تجعل من الممكن تفكيك القسيمة لخطوط الأنابيب تحت الضغط. الضغط المصمم أقل من 10 ميجا باسكال. أثناء التشغيل، يمكن تعديل عمق غرس كوبون التآكل ليناسب قطر خط الأنابيب وسمك الجدار. يتوفر النظام القياسي بأطوال مختلفة — 24، و30، و36، و42، و48 بوصة (لتلبية احتياجات العملاء) — مما يجعله مناسبًا للأنابيب ذات الأقطار المختلفة. تشتمل قسائم التآكل القابلة للسحب EMT على قسيمة تآكل، وصمام كروي، ومجموعة مشابك أمان قابلة للتعديل. يوصى باستخدام إغلاق الأمان عندما ينخفض ضغط خط الأنابيب إلى أقل من 1500 رطل لكل بوصة مربعة وتنخفض درجة الحرارة إلى أقل من 500 درجة فهرنهايت.
Understanding the Test Results: Take the Water System as An Example
The corrosion rate of a coupon is determined by the amount of metal lost over a specified period. To determine metal loss, the coupons are meticulously weighed and reported before and after. Corrosive “pitting” is also quantified by measuring the area of the pitted surface.
Location, exposure length, pH, water temperature, coupon design or placement, flow velocity, and current water treatments are all factors that influence the corrosion rate.
Following the evaluation, the technician will compute the rate in mils per year. Each metal or alloy has a different allowable corrosion rate.
Stainless Steel
| Evaporative Water Systems | Closed Water Systems | |
| Acceptable | <0.1 MPY | <0.1 MPY |
| Unacceptable | >0.1 MPY | >0.1 MPY |
Copper and Copper Alloys
| Evaporative Water Systems | Closed Water Systems | |
| Pretty Good | <0.1 MPY | ≤0.1 MPY |
| Very Good | 0.1-0.25 MPY | 0.1-0.15 MPY |
| جيد | 0.25-0.35 MPY | 0.15-0.20 MPY |
| Fair | 0.35-0.5 MPY | 0.2-0.3 MPY |
| فقير | 0.5-1.0 MPY | 0.3-0.5 MPY |
| Unacceptable | >1.0 MPY | ≥0.5 MPY |
Low Carbon Steel
| Evaporative Water Systems | Closed Water Systems | |
| Pretty Good | ≤1.0 MPY | ≤0.2 MPY |
| Very Good | 1.0-3.0 MPY | 0.2-0.3 MPY |
| جيد | 3.0-5.0 MPY | 0.3-0.5 MPY |
| Fair | 5.0-8.0 MPY | 0.5-0.8 MPY |
| فقير | 8.0-10.0 MPY | 0.8-1.0 MPY |
| Unacceptable | >10 MPY | ≥1.0 MPY |
Aluminum
| Evaporative Water Systems | Closed Water Systems | |
| Acceptable | <0.2 MPY | <0.2 MPY |
| Marginal | 0.2-0.25 MPY | 0.2-0.25 MPY |
| Unacceptable | >0.25 MPY | >0.25 MPY |

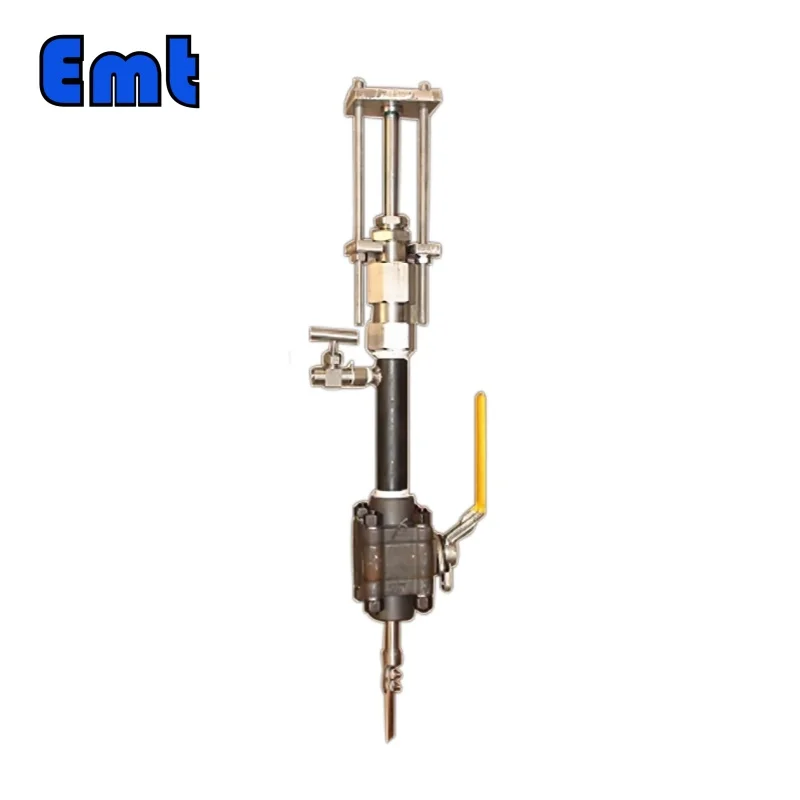

Components of EMT Retractable Corrosion Coupons
| مجموعة المشبك السلامة | This part guarantees that the system is securely attached to the pipeline. It is intended to withstand the system’s high pressure and temperature conditions. |
| قفل الجوز | The lock nut is critical in locking the system and preventing it from loosening due to pipeline vibration or pressure variations. |
| ختم الجوز | The sealing nut, in conjunction with the lock nut, forms a secure and tight seal, preventing pipeline leakage. |
| أنبوب الاتصال | هذه هي قطعة النظام التي تربط قسيمة التآكل بخط الأنابيب. لقد تم تصميمه ليتحمل نفس مستويات الضغط ودرجة الحرارة مثل خط الأنابيب. |
| صمام كرة التجويف الكامل | يتم التحكم في تدفق وسائط خط الأنابيب بواسطة هذا الصمام. ويمكنه إما إيقاف التدفق بالكامل أو السماح به، وهو أمر بالغ الأهمية لصيانة النظام وتشغيله. |
| قاعدة ملحومة | تعمل القاعدة الملحومة كأساس لنظام القسيمة، مما يوفر منصة قوية ومتينة للمكونات الأخرى. |
| قسيمة تصاعد قضيب | This rod secures the corrosion coupon and is adjustable to fit various pipeline diameters and wall thicknesses. |
| ضبط الجوز | يسمح صمولة الضبط بوضع قسيمة التآكل بدقة داخل خط الأنابيب. وهذا أمر ضروري للحصول على بيانات دقيقة عن التآكل. |
| مشبك السلامة العلوي | يقوم هذا المشبك بتوصيل الجزء العلوي من النظام ويعمل جنبًا إلى جنب مع مشبك الأمان السفلي لضمان تثبيت النظام بشكل آمن على خط الأنابيب. |
| قفل الجوز | يضيف صامولة القفل طبقة إضافية من الحماية للنظام من خلال ضمان بقاء تعديلات موضع القسيمة ثابتة طوال العملية. |
| انخفاض مشبك السلامة | يقوم هذا المشبك بتأمين الجزء السفلي من النظام، بالتعاون مع مشبك الأمان الأعلى لتوفير اتصال محكم وآمن لخط الأنابيب. |
إعادة التثبيت كوبونات التآكل القابلة للسحب EMT-RCC
عند اكتمال عملية استبدال قسيمة التآكل أو إعادة تثبيتها بعد الفحص، تابع عملية إعادة تثبيت جهاز القسيمة. تابع إعادة تثبيت جهاز القسيمة عند اكتمال استبدال قسيمة التآكل أو إعادة تثبيته بعد أعمال الفحص.
(1) تحقق لمعرفة ما إذا كان قضيب الضبط في موضعه.
يجب قياس المسافة بين مشبكي الأمان وتعديلها (L2 = 515525 مم). إذا لم يكن مناسبًا لهذا الشرط، فيجب تعديل نطاقه. (ملاحظة: أثناء إجراء الضبط، احتفظ بمشبك الأمان السفلي ثابتًا واضبط مشبك الأمان العلوي فقط.)
(2) استبدل مركب الختم.
قم بإزالة مادة الختم المتبقية من أسنان الأنابيب الفرعية وصامولة الغلق، ثم قم بلف مادة الختم الجديدة حول الخيوط.
(3) قم بتوصيل جهاز القسيمة.
قم بمحاذاة جهاز القسيمة مع أسنان الأنبوب الفرعي، ثم اربطه يدويًا حتى لا يتحرك، ثم اربط صامولة الختم باستخدام مفتاح الربط.
(4) قم بتشغيل الصمام.
تحقق من عدم وجود تسربات في وصلة الأنابيب الفرعية وأي توصيلات ملولبة بعد فتح الصمام. Close the valve if there is a leak, then deal with the leaking seal (change the sealing material or replace parts, maintain, and reinstall). إذا كان لا يزال هناك تسرب، كرر هذه العملية حتى لا يوجد تسرب.
(5) أعد مشبك الأمان العلوي إلى موضعه الأصلي.
اضبط صامولة الضبط السفلية لمشبك الأمان العلوي على الموضع الأدنى بمجرد أن يؤثر ذلك على ضبط صامولة الضبط العلوية. To the original installation record distance L, adjust the distance between the upper safety clamp and the surface of the welded base; راجع الخطوة 4 من التثبيت الأولي. عند ربط الصواميل، يمكن لشخص واحد ربط الصمولتين بالتناوب، أو يمكن لشخصين ربط الصمولتين في وقت واحد، مع السعي للحفاظ على مشبك الأمان العلوي بشكل عمودي على قضيب دعم القسيمة لتجنب الإمالة المفرطة.
(6) قم بتثبيت قضيب دعم القسيمة في مكانه.
بعد ضبط مشبك الأمان العلوي، تحقق من اتجاه قضيب دعم القسيمة وقم بتدويره بحيث يشير سطح المؤشر إلى اتجاه تدفق وسط خط الأنابيب. أحكم ربط صواميل الضبط العلوية والسفلية لمشبك الأمان العلوي، وافحص وشد صامولة قفل مشبك الأمان السفلي. تم الانتهاء من التثبيت.
اكتملت الآن عملية إعادة التثبيت.
استنتاج
توفر قسيمة التآكل القابلة للسحب EMT-RCC أداة حاسمة لتقييم معدلات التآكل في مختلف الصناعات، بما في ذلك قطاعات النفط والغاز والمياه. إن التصميم القابل للسحب وعمق الزرع القابل للتعديل والأطوال المختلفة يجعله حلاً متعدد الاستخدامات للأنابيب ذات الأقطار المختلفة وسمك الجدار. يوفر هذا النظام، الذي يشتمل على قسيمة التآكل، وصمام كروي، ومجموعة مشابك أمان قابلة للتعديل، طريقة عملية وآمنة وفعالة لتحليل التآكل في ظل ظروف خطوط الأنابيب المختلفة.
إن فهم نتائج الاختبار، مثل درجة فقدان المعدن والنقر، أمر بالغ الأهمية للحفاظ على سلامة هذه الأنظمة. عوامل مثل الموقع، وطول التعرض، ودرجة الحموضة، ودرجة حرارة الماء، وتصميم القسيمة أو وضعها، وسرعة التدفق، ومعالجة المياه الحالية تؤثر بشكل كبير على معدل التآكل. باستخدام قسيمة التآكل القابلة للسحب EMT-RCC، يمكن للصناعات مراقبة التآكل وإدارته بفعالية، مما يضمن الكفاءة التشغيلية على المدى الطويل واستدامة أنظمة خطوط الأنابيب الخاصة بها.
