وصف

مقدمة:

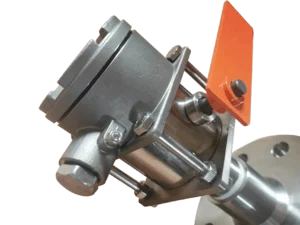

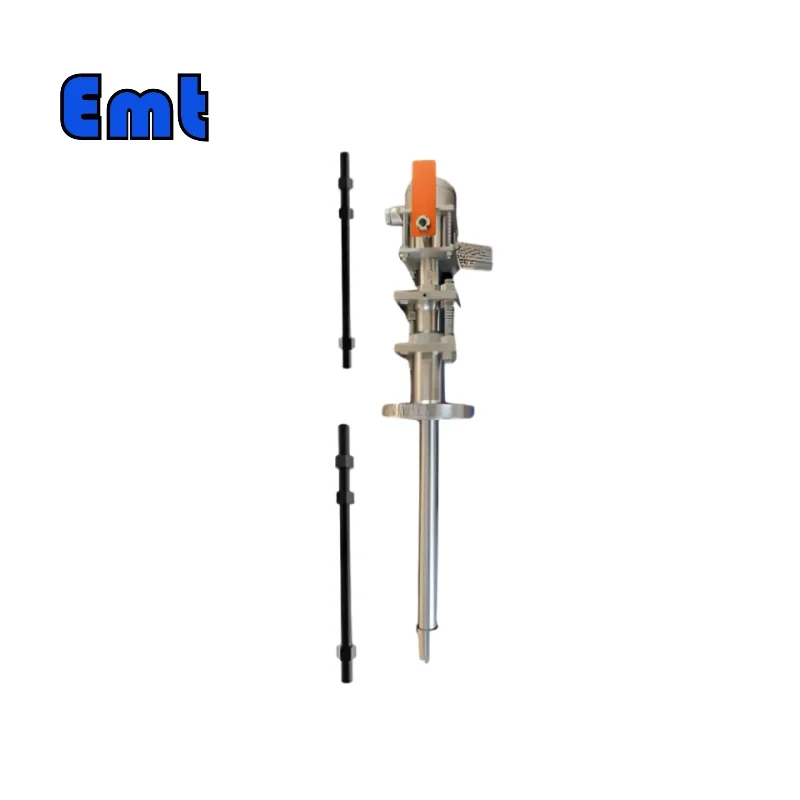

تُعد أداة الإشارة الخنزيرية القابلة للإزالة، التي تقدمها شركة EMT، أداة متطورة مصممة لتعزيز قدرات مراقبة خطوط الأنابيب. يوفر هذا الجهاز المتقدم تأكيدًا دقيقًا وموثوقًا لمرور خنازير التنظيف عبر خطوط الأنابيب، مما يوفر معلومات حيوية لمشغلي خطوط الأنابيب. في هذه المقالة، سنستكشف ميزات وأنواع ووظائف ومزايا جهاز الإشارة الخنزيري القابل للإزالة، مع تسليط الضوء على فعاليته في ضمان النقل الآمن والفعال للنفط والغاز.

أنواع إشارات الخنازير القابلة للإزالة

تأتي أجهزة إشارات الخنزير القابلة للإزالة في أنواع مختلفة، كل منها مصمم وفقًا لمتطلبات محددة. ويشمل فئتين أساسيتين: أنواع المشغلات وأنواع الاتصال.

أنواع الزناد:

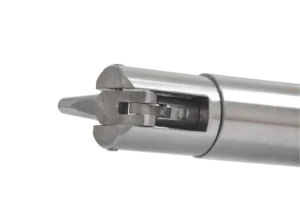

1. ثنائي الاتجاه: يكتشف هذا النوع من أجهزة إشارات الخنازير القابلة للإزالة مرور الخنازير بغض النظر عن اتجاه الحركة.
2. أحادي الاتجاه: مصمم لاكتشاف مرور الخنازير في اتجاه واحد محدد.

أنواع الاتصال:

1. وصلة شفة 2 بوصة: توفر اتصالاً آمنًا وموثوقًا بخط الأنابيب باستخدام وصلة شفة.
2. 2 "حلمة ملحومة: توفر وصلة حلمة ملحومة لربط قوي بخط الأنابيب.
3. وصلة حلمة NPT بقاعدة ملحومة 2 بوصة: تتميز بوصلة حلمة NPT بقاعدة ملحومة للتكامل السلس في نظام خطوط الأنابيب.

يتم وضع أجهزة إرسال الخنازير القابلة للإزالة بشكل استراتيجي في محطات إطلاق واستقبال الخنازير، بالإضافة إلى النقاط الرئيسية على طول خط الأنابيب، مما يضمن تغطية مراقبة شاملة.

الوظائف وتأثيرات الاستخدام

يخدم جهاز الإشارة الخنزيري القابل للإزالة العديد من الوظائف المهمة في مراقبة خطوط الأنابيب:

1. كشف المرور: من خلال الكشف عن مرور خنازير التنظيف، يوفر جهاز الإشارة تأكيدًا في الوقت الفعلي، مما يسمح للمشغلين بمراقبة تقدم حركة الخنازير بدقة.
2. نقل المعلومات: يرسل جهاز إشارة الخنازير القابل للإزالة إشارات إلى غرفة التحكم، مما يوفر البيانات الأساسية حول موقع خنازير التنظيف داخل خط الأنابيب.
3. مراقبة الحالة: تتيح المعلومات المقدمة من جهاز الإشارة للمشغلين تحديد المشكلات المحتملة، مثل التآكل أو التشقق أو التلف، التي قد تتطلب صيانة أو إصلاح. أحد المكونات المهمة في عملية تنظيف خط الأنابيب هو الجهاز الذي يسمح باكتشاف مرور خنازير التنظيف داخل خط الأنابيب. تم تصميم هذا الجهاز، المعروف باسم جهاز الإشارة، لتوفير تأكيد فوري لموقع خنزير التنظيف. تعتبر هذه الوظيفة بالغة الأهمية لأنها تسمح للمشغلين بمراقبة تقدم خنزير التنظيف بدقة أثناء تحركه عبر خط الأنابيب.

   تبدأ عملية الكشف عندما يعبر خنزير التنظيف موقع الإشارة. عند حدوث ذلك، يسجل جهاز الإشارة مرور الخنزير ويرسل تنبيهًا إلى المشغلين. تسمح هذه التعليقات في الوقت الفعلي للمشغلين بتتبع تقدم خنزير التنظيف والتأكد من أنه يعمل كما هو متوقع. تعتبر هذه القدرة على تتبع حركة الخنزير ذات أهمية خاصة في أنظمة خطوط الأنابيب الأكبر أو المعقدة، حيث قد يكون خنزير التنظيف بعيدًا عن الأنظار لفترات طويلة.

   ميزة أخرى مهمة لجهاز الإشارة هي قدرته على إرسال المعلومات مرة أخرى إلى غرفة التحكم. يُعرف هذا الجهاز باسم جهاز إشارة الخنزير القابل للإزالة، ويقوم بتوصيل البيانات الأساسية حول موقع خنزير التنظيف داخل خط الأنابيب. يعد نقل البيانات هذا جزءًا أساسيًا من عملية التنظيف، مما يوفر للمشغلين الرؤية التي هم في أمس الحاجة إليها في عملية التنظيف.

ميزات ومزايا جهاز إشارة الخنزير القابل للإزالة

يوفر جهاز Pig Signaller القابل للإزالة من EMT مجموعة من الميزات والمزايا التي تجعله خيارًا استثنائيًا لمراقبة خطوط الأنابيب. وفيما يلي بعض الميزات والفوائد الرئيسية:

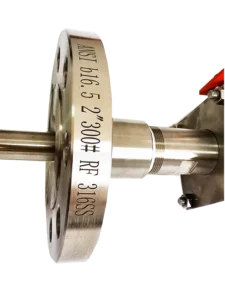

1. وصلة الحافة: إنها تستخدم وصلة الحافة، مما يضمن الاستقرار والختم الموثوق. طريقة التوصيل هذه تسهل التركيب والتفكيك بسهولة، مما يسمح بالصيانة والاستبدال بكفاءة عند الحاجة.
2. أنواع المشغلات: وهي متوفرة في كل من أنواع المشغلات ثنائية الاتجاه وأحادية الاتجاه. يتيح هذا التنوع إمكانية اكتشاف مرور الخنازير بشكل فعال في تكوينات خطوط الأنابيب المختلفة، مما يوفر تأكيدًا دقيقًا لحركة تنظيف الخنازير.
3. خيارات الاتصال: توفر EMT خيارات اتصال مختلفة لـ Pig Signaller القابلة للإزالة، بما في ذلك الحافة، والحلمة الملحومة، ووصلات الحلمة NPT الملحومة. يتيح هذا النطاق من الاختيارات التوافق مع أنظمة خطوط الأنابيب المختلفة، مما يضمن التكامل السلس.
4. تكامل الإشارة الكهربائية: يعمل تكامل الإشارات الكهربائية في جهاز الإشارة الخنزيري القابل للإزالة على تعزيز قدرات المراقبة. من خلال الجمع بين إشارات إعادة الضبط اليدوية ومخرجات المفاتيح الكهربائية أو شاشات العرض الرقمية، يمكن للمشغلين تلقي معلومات في الوقت الفعلي عن بعد حول مرور الخنازير، مما يتيح المراقبة وجمع البيانات بكفاءة.
5. البناء القوي: إنه مصنوع من مواد عالية الجودة لتحمل ظروف التشغيل الصعبة. ويضمن تصميمه المتين أداءً موثوقًا ومتانة طويلة الأمد، مما يقلل الحاجة إلى عمليات الاستبدال أو الإصلاحات المتكررة.
6. سهولة الصيانة: يتيح التصميم القابل للإزالة للإشارة سهولة الوصول والصيانة. يمكن للمشغلين تفكيك المكونات واستبدالها بسرعة، مثل العلم أو المفتاح الكهربائي، حسب الحاجة، مما يقلل وقت التوقف عن العمل ويضمن وظائف المراقبة المستمرة.
7. نطاق درجة حرارة التشغيل: تم تصميمه للعمل بفعالية ضمن نطاق واسع من درجات الحرارة، مما يوفر أداءً موثوقًا به حتى في الظروف البيئية القاسية.
8. الامتثال والسلامة: يفي بمعايير ولوائح الصناعة، مما يضمن ملاءمتها للاستخدام في التطبيقات المختلفة. لقد تم تصميمه مع حماية الدخول وهو مقاوم للانفجار، مما يوفر أمانًا إضافيًا في المواقع الخطرة.
9. خيارات التخصيص: توفر EMT خيارات التخصيص لجهاز إشارة الخنازير القابل للإزالة لتلبية متطلبات العملاء المحددة. وهذا يضمن إمكانية تصميم جهاز الإشارة ليناسب تكوينات خطوط الأنابيب المختلفة والاحتياجات التشغيلية.

الوظائف ومبادئ العمل

يعمل جهاز إشارة الخنزير القابل للإزالة على مبدأ بسيط ولكنه فعال:

1. كشف المرور: يتميز جهاز الإشارة بآلية الزناد التي يتم تنشيطها أثناء مرور الخنزير عبر الموضع الذي تم فيه تثبيت جهاز الإشارة. تبدأ آلية الزناد الاستجابة للإشارة إلى مرور الخنزير.
2. مبدأ العمل: أثناء مرور الخنزير، تتسبب آلية الزناد في دوران العلم بزاوية 90 درجة، والانتقال من الوضع الأفقي إلى الوضع المستقيم. تسمح هذه الإشارة المرئية الواضحة للمشغلين بتحديد موقع الخنزير داخل خط الأنابيب.

يحذر العملية:

يجب على المشغلين التأكد من إعادة تعيين علامة Pig Signaller القابلة للإزالة يدويًا إلى الحالة غير المثارة قبل الاستخدام. يجب أن يقوم المشغل بالضغط على العلم للمحافظة على وضعه الأفقي. إذا تم دفع الزناد بواسطة الخنزير، مما تسبب في تأرجح العلم إلى ما يزيد عن 45 درجة، فهذا يشير إلى أن الخنزير قد مر عبر خط الأنابيب في ذلك الموقع.

أسئلة مكررة

1. كيف يوفر جهاز إشارة الخنزير القابل للإزالة تأكيدًا لمرور الخنزير؟

- يستخدم جهاز إشارة الخنزير القابل للإزالة آلية إطلاق تستجيب لحركة الخنزير، مما يشير إلى مروره عبر خط الأنابيب.

2. هل يمكن استخدام جهاز إشارة الخنزير القابل للإزالة في كلا الاتجاهين؟

– نعم، جهاز الإشارة ثنائي الاتجاه، مما يعني أنه يمكنه اكتشاف مرور الخنزير بغض النظر عن اتجاه الحركة.

3. ما هي فوائد نوع اتصال الحافة؟

– يوفر نوع توصيل الحافة تنوعًا، حيث أنه لا يتطلب نفس مادة حافة خط الأنابيب، مما يجعل التثبيت أكثر ملاءمة.

4. كيف يعزز تكامل الإشارات الكهربائية قدرات المراقبة؟

- من خلال الجمع بين الإشارات الكهربائية، يسمح جهاز إشارة الخنازير القابل للإزالة بالمراقبة عن بعد، مما يمكّن المشغلين من تلقي معلومات مرور الخنازير من مسافة بعيدة.

5. هل جهاز الإشارة الخنزيري القابل للإزالة مقاوم لظروف التشغيل القاسية؟

- نعم، تم تصنيع جهاز الإشارة من مواد متينة ومصمم لتحمل البيئات القاسية، مما يضمن أداءً موثوقًا به بمرور الوقت.

استنتاج

يقدم جهاز Pig Signaller القابل للإزالة من EMT حلاً مبتكرًا لمراقبة خطوط الأنابيب بشكل فعال. بفضل أنواع الزناد والاتصال متعددة الاستخدامات، جنبًا إلى جنب مع تكامل الإشارات الكهربائية، يضمن هذا الجهاز اكتشافًا دقيقًا وموثوقًا لممر خنزير التنظيف. إن بنيتها المتينة وميزاتها سهلة الاستخدام تجعلها من الأصول القيمة لصناعة النفط والغاز. من خلال استخدام جهاز الإشارة الخنزيري القابل للإزالة، يمكن لمشغلي خطوط الأنابيب تعزيز قدرات المراقبة لديهم، واكتشاف المشكلات المحتملة على الفور، والحفاظ على النقل الآمن والفعال للنفط والغاز.
