وصف

مقدمة

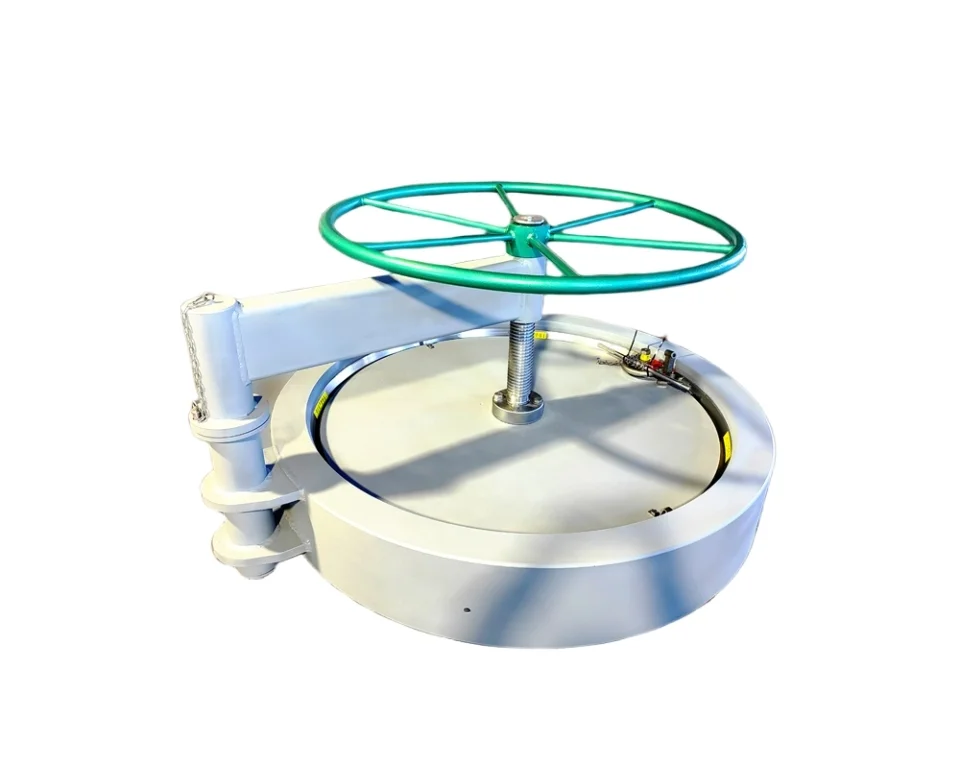

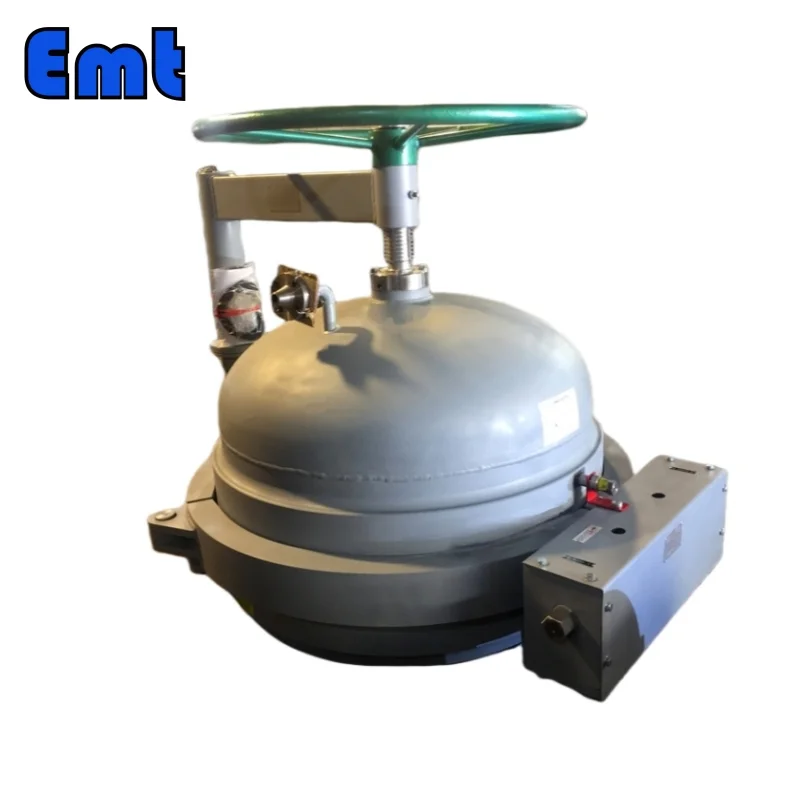

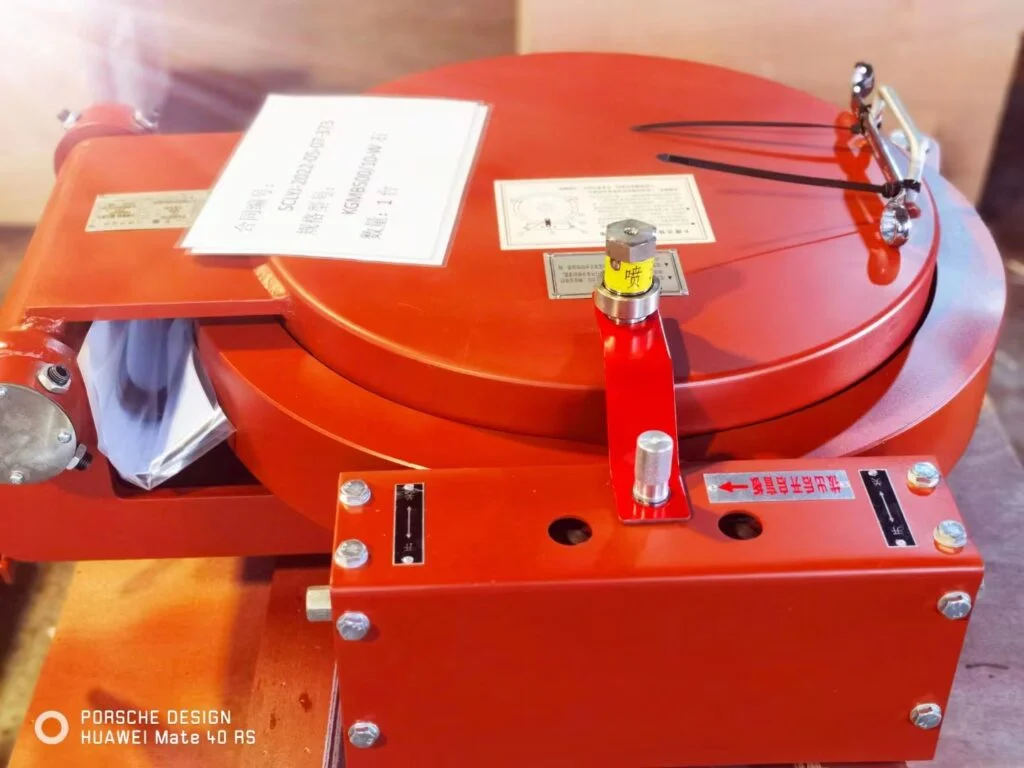

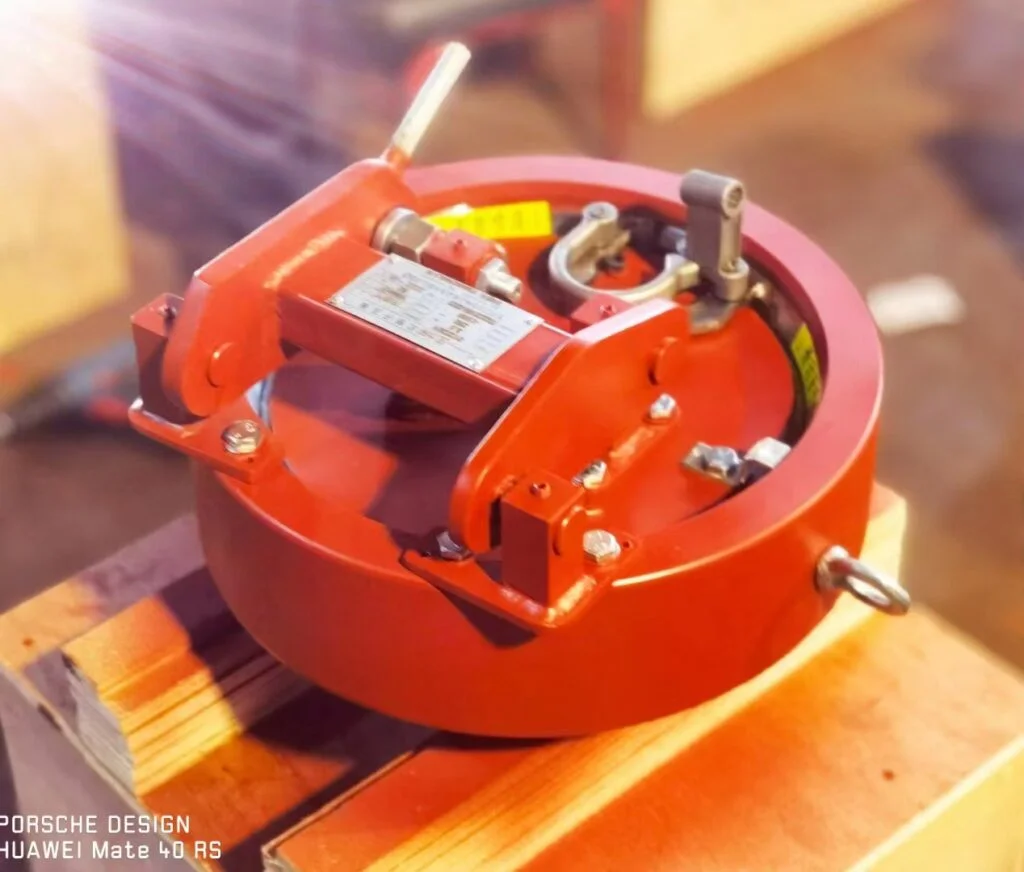

إن عمليات الإغلاق السريع للضغط العالي عبارة عن مكونات تحتوي على ضغط تسهل الوصول السريع والسهل إلى الجزء الداخلي من نظام الأنابيب. تلعب هذه الأجهزة دورًا حاسمًا في العديد من خطوط الأنابيب الصناعية وأوعية الضغط من خلال تمكين عمليات الفتح والإغلاق بشكل أسرع، وبالتالي تعزيز الإنتاجية التشغيلية.

تم تصميم هذه الأقفال من أجل السلامة والراحة، ويمكن فتحها وإغلاقها في غضون ثوانٍ دون أي أدوات خاصة، مما يمثل تحسنًا كبيرًا مقارنة بوصلات الفلنجة التقليدية المزودة بمسامير. وهي مفيدة بشكل خاص في الأنظمة التي تتطلب وصولاً داخليًا متكررًا، مثل قاذفات الخنازير وأجهزة الاستقبال، نظرًا لتشغيلها السريع.

تشمل التطبيقات الشائعة لـ QOCs قاذفات الخنازير وأجهزة الاستقبال، وأوعية الضغط مثل وحدات التصفية، وعمليات نفخ كومة التهوية العمودية. وقد تم دمجها في رموز تصميم خطوط أنابيب محددة، مثل ASME B31.4 لخطوط أنابيب السوائل وASME B31.8 لخطوط أنابيب الغاز. عند تركيبها على أوعية الضغط، يتم تصميمها عادةً وفقًا للقسم الثامن من ASME، القسم 1.

يختلف تصميم وهيكل QOCs بناءً على تطبيقها والقطر الاسمي لخط الأنابيب. على سبيل المثال، خطوط الأنابيب التي يتراوح قطرها من DN100 إلى DN350 تستخدم عادةً نوع الحربة، في حين أن تلك التي يتراوح قطرها بين DN400 وDN1200 غالبًا ما تستخدم نوع حلقة القفل.

تعليمات لاستخدام إغلاق سريع الفتح بالضغط العالي

1. استعد

قبل المتابعة، تأكد من تخفيف الضغط داخل الوعاء تمامًا. هذا هو احتياطات السلامة الحاسمة.
جهز نفسك بمعدات السلامة اللازمة، مثل القفازات ونظارات السلامة.
قم بتطهير المنطقة من أي أفراد أو معدات غير ضرورية.

2. فتح الإغلاق

حدد موقع آلية القفل أو ذراع التحرير، والذي يوجد عادةً على غطاء الإغلاق كمقبض أو عجلة.
قم بفك آلية القفل. يتم ذلك عادةً عن طريق تدوير المقبض أو العجلة عكس اتجاه عقارب الساعة، ولكن يمكن أن يختلف الاتجاه بناءً على التصميم.
بمجرد فك آلية القفل، افتح غطاء الإغلاق ببطء. تتميز بعض التصميمات بمفصلات وفتحة متأرجحة، بينما يحتاج البعض الآخر إلى الرفع.

3. الوصول إلى السفينة

With the closure cover open, you now have access to the vessel for inspection, maintenance, or cleaning.

4. Completing the Task

When you’ve finished with the vessel, replace the closure lid. Ensure it aligns properly with the vessel opening.
Engage the locking mechanism by turning the lever or wheel. This is typically done clockwise, but it can vary based on the design.
Ensure the closure lid is securely attached and that the seal is tight.

معلمات المنتج

• Design Pressure: 1.6MPa-30MPa
• Corrosion Allowance: 2 ملم
• Seismic Fortification Intensity: 7 درجات
• Work Medium: Oil, Natural gas, Water and ore pulp etc.
• Opening Time: Within 60 less than 200N
• Opening Type: عمودي أو أفقي
• Nominal Diameter Dn: ≤1600mm
• Design Pressure: ≤40 MPa
• وسيط العمل: oil, gas, water
• درجة حرارة التصميم: -50℃~300℃
• مادة: carbon steel
• سمك الأنابيب: 6mm~100mm

ما ورد أعلاه هو مثال لمؤشرات المنتج، ويتم تنفيذ مواصفات الإغلاق السريع الأخرى وفقًا لمعايير الصناعة

اعتبارات السلامة للإغلاق السريع للضغط العالي

افحص الإغلاق بحثًا عن أي علامات تسرب، خاصة بالقرب من الختم.
قم بإجراء أي اختبارات ضغط ضرورية وفقًا لإرشادات شركتك أو توصيات الشركة المصنعة.

تعد السلامة أمرًا بالغ الأهمية في استخدام عمليات الإغلاق السريع المفتوحة (QOCs)، كما هو الحال مع أي معدات تشغيلية. تأتي هذه الأجهزة مزودة بميزات أمان متنوعة ويجب تشغيلها وفقًا للاحتياطات المحددة ولوائح الصناعة.

ميزات السلامة

غالبًا ما تتضمن QOCs ميزات السلامة. أحد الأجهزة الشائعة هو جهاز تحذير الضغط، الذي ينبه المشغلين إلى أي ضغط متبقي داخل الوعاء، مما يمنع الفتح غير المقصود للإغلاق قبل خفض الضغط بالكامل وتجنب الحوادث المحتملة.

يعد القفل الميكانيكي ميزة أمان مهمة أخرى موجودة في العديد من مراكز QOC. تعمل هذه الآلية على تأمين الإغلاق في مكانه أثناء التشغيل، مما يمنع الفتح غير المقصود تحت الضغط.

الاحتياطات عند استخدام QOCs

يجب على المشغلين دائمًا التأكد من تخفيف الضغط تمامًا قبل محاولة فتح الإغلاق. على الرغم من أن جهاز تحذير الضغط مفيد في هذا الصدد، إلا أنه يجب أيضًا تدريب المشغلين على تأكيد تخفيف الضغط من خلال وسائل أخرى.

الصيانة المناسبة للإغلاق ضرورية أيضًا. الصيانة الدورية واستبدال الأجزاء البالية أو التالفة في الوقت المناسب يمكن أن يمنع فشل الإغلاق أثناء التشغيل.

بالإضافة إلى ذلك، ينبغي تدريب الموظفين بشكل كامل على الإجراءات الصحيحة لفتح وإغلاق الجهاز. ويشمل ذلك معرفة كيفية استخدام أي أدوات ضرورية والتأكد من إغلاق الإغلاق بشكل صحيح بعد الإغلاق.

الامتثال لمعايير وأنظمة الصناعة

يجب أن تستوفي QOCs متطلبات رموز تصميم الصناعة ذات الصلة، مثل ASME VIII Div. 1، ASME الثامن شعبة. 2 و بي دي 5500. ويضمن الامتثال لهذه المعايير أن يتم تصميم الإغلاق وبنائه لتحمل الضغوط التي سيواجهها أثناء التشغيل.

العديد من QOCs تحمل أيضًا ختم ASME U. تشير هذه العلامة إلى أن الإغلاق قد خضع لفحص صارم داخل المتجر من قبل مفتش معتمد من ASME، مما يؤكد سلامته.

استنتاج

يعمل الإغلاق السريع للضغط العالي كعنصر لا غنى عنه في العديد من خطوط الأنابيب الصناعية وأوعية الضغط. تصميمها الجديد يجعل العمليات أكثر إنتاجية من خلال تسهيل وسرعة الوصول إلى داخل أنظمة الأنابيب. يعد هذا تحسنًا كبيرًا مقارنة بوصلات الفلنجات التقليدية المثبتة بمسامير. وتظهر فائدتها بشكل خاص في الأنظمة التي تحتاج إلى وصول داخلي متكرر، مثل قاذفات الخنازير وأجهزة الاستقبال.

ويمتد استخدامها إلى مجموعة واسعة من التطبيقات، بما في ذلك أوعية الضغط مثل وحدات التصفية وعمليات تفريغ فتحات التهوية العمودية. تحكم رموز تصميم خطوط الأنابيب الخاصة بالصناعة، مثل ASME B31.4، وASME B31.8، وASME القسم الثامن، القسم 1، كيفية إنشاء QOCs. وهذا يضمن أنها آمنة للاستخدام ولها هيكل متين.

بالإضافة إلى تنوع تصميمها واستيعابها لأقطار مختلفة من خطوط الأنابيب، تم تجهيز مراكز قطر للنفط أيضًا بميزات أمان مهمة مثل أجهزة التحذير من الضغط والأقفال الميكانيكية. تم تصميم هذه الميزات لمنع الفتح غير المقصود والحوادث المحتملة التي قد يسببها ذلك. ومع ذلك، فإن التشغيل الآمن لهذه الأجهزة يعتمد أيضًا على إجراءات الاستخدام الصحيحة والصيانة الدورية والتدريب الشامل لموظفي التشغيل.

وأخيرًا، من المتوقع أن تمتثل QOCs لأحكام رموز التصميم الرئيسية للصناعة. ويحمل العديد منهم أيضًا ختم ASME U، الذي يرمز إلى أنهم اجتازوا عمليات تفتيش صارمة واستوفوا معايير السلامة العالية. وهذا يعزز مصداقيتها ويؤكد للمستخدمين موثوقيتها وسلامتها.

وبينما نمضي قدمًا، من المتوقع أن ينمو دور مراكز الجودة في البيئات الصناعية، نظرًا لمساهماتها الكبيرة في الكفاءة التشغيلية والسلامة. إن تطويرها المستمر، إلى جانب الالتزام الصارم بممارسات ومعايير السلامة، سيضمن بقائها الدعامة الأساسية في الصناعة.
