Введение

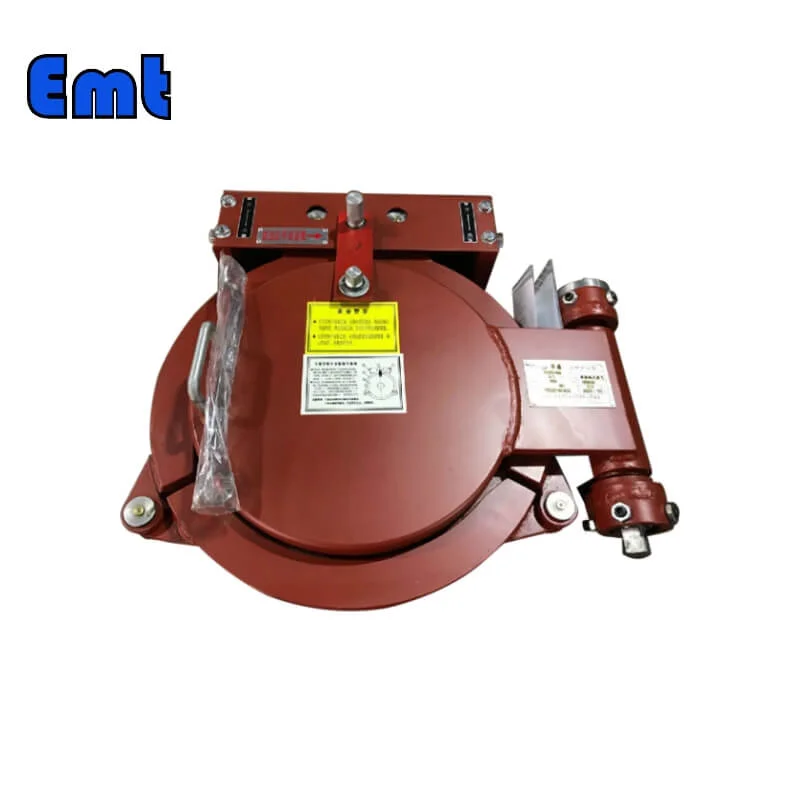

Устройство Quick Opening Closure (QOC) — это устройство, специально разработанное для эффективного и безопасного закрытия различных промышленных контейнеров и оборудования. Благодаря своему инновационному дизайну и функциональности QOC предлагает множество преимуществ по сравнению со стандартными глухими фланцами, что делает его незаменимой частью многих отраслей промышленности. В этой статье мы рассмотрим определение, назначение и преимущества быстрооткрывающихся крышек, а также опыт, необходимый для их проектирования и производства.

Определение и цель быстрого открытия и закрытия

Быстро открывающееся закрытие (QOC) представляет собой механически закрытую систему. QOC используется для герметизации и открытия точек доступа к судам и оборудованию, работающему под давлением. Его основная цель — обеспечить быстрый и безопасный доступ для обслуживания, проверки, очистки и других операций, сводя к минимуму время простоя и обеспечивая эффективность работы.

Преимущества стандартных глухих фланцев

Быстро открывающиеся затворы имеют несколько ключевых преимуществ. Во-первых, их можно быстро включать и выключать, экономя время и трудозатраты при обслуживании. Во-вторых, центр контроля качества обеспечивает плотную и надежную герметизацию, что сводит к минимуму риск утечки или загрязнения. Кроме того, они повышают безопасность за счет сочетания таких функций, как устройства предупреждения о давлении и механические предохранительные блокировки.

Опыт проектирования и производства QOC

Проектирование и производство быстро открывающихся и закрывающихся крышек требует специальных знаний и опыта. Такие компании, как EMT, имеют большой опыт в этой области, предлагая индивидуальные решения, соответствующие отраслевым стандартам и спецификациям клиентов. Их опыт включает в себя выбор подходящих материалов, соблюдение нормативных требований и внедрение функций безопасности.

Типы быстрооткрывающихся затворов

Тип Seg-Band (тип блокировки сегментированной ленты)

Описание и функциональность

Застежка быстрого открывания типа Seg-Band оснащена механизмом блокировки с сегментной лентой, который обеспечивает безопасное и равномерное распределение силы закрытия. Такая конструкция обеспечивает легкую и эффективную работу, сохраняя при этом надежное уплотнение.

Соответствие ASME Sec VIII Div. 1 Требования УГ-35

Затворы сегментного типа соответствуют требованиям ASME Раздел VIII Division 1 UG-35, что гарантирует их пригодность для широкого спектра применений в различных отраслях промышленности.

Наличие устройства предупреждения о давлении и механической защитной блокировки.

Для повышения безопасности затворы сегментного типа часто включают в себя устройства предупреждения о давлении, которые обеспечивают визуальные или звуковые оповещения о наличии давления. Механические предохранительные блокировки предотвращают случайное открытие затвора, когда сосуд находится под давлением.

Тип зажима (тип с двойным хомутом)

Описание и функциональность

В застежке быстрого открывания зажимного типа используется конструкция с двойным хомутом для равномерного распределения силы закрытия. Это обеспечивает герметичное уплотнение и позволяет быстро и легко открывать и закрывать двери.

Соответствие ASME Sec VIII Div. 1 Требования УГ-35

Затворы зажимного типа соответствуют строгим требованиям ASME, раздел VIII, раздел 1 UG-35, что обеспечивает их надежность и пригодность для разнообразного промышленного применения.

Наличие устройства предупреждения о давлении и механической защитной блокировки.

Подобно затворам сегментного типа, затворы зажимного типа оснащены устройствами предупреждения о давлении и механическими защитными блокировками для предотвращения несчастных случаев и поддержания высокого уровня безопасности.

Затворы с поворотным болтом

Описание и функциональность

В затворах с поворотным болтом для фиксации дверцы используются поворотные болты. Такая конструкция обеспечивает простоту и удобство эксплуатации, сохраняя при этом надежное уплотнение.

Особенности и преимущества

Затворы с поворотным болтом известны своей прочной конструкцией и долговечностью. Они подходят для применений, где требуется частый доступ, обеспечивая быстрое и надежное закрытие в различных промышленных условиях.

Материалы и аксессуары

Материалы, одобренные ASME, используемые для производства QOC

Производители быстрооткрывающихся крышек придерживаются строгих стандартов, установленных Американским обществом инженеров-механиков (ASME). Выбор материала зависит от конкретного применения, условий эксплуатации и требований совместимости. Такая гибкость гарантирует, что QOC можно настроить в соответствии с уникальными потребностями различных отраслей.

Гибкость в соответствии со спецификациями клиентов

Быстро открывающиеся затворы могут быть адаптированы в соответствии с конкретными требованиями заказчика. Такие производители, как Sungov, обладают опытом использования материалов, отделок и покрытий по желанию заказчика. Такая гибкость обеспечивает плавную интеграцию с существующим оборудованием и обеспечивает совместимость с широким спектром промышленных процессов.

Дополнительные аксессуары, доступные для QOC

Смотровые стекла, насадки, дренажи, манометры, отверстия для отбора проб

Быстро открывающиеся затворы могут быть оснащены дополнительными аксессуарами для повышения их функциональности. Эти аксессуары включают в себя смотровые стекла для визуального контроля, сопла для перекачки жидкости, сливы для эффективного дренажа, манометры для контроля давления и отверстия для отбора проб во время работы. Благодаря использованию этих аксессуаров устройства контроля качества становятся более универсальными и адаптируемыми к различным технологическим требованиям.

Защитные блокировки для повышенной безопасности

Безопасность является первостепенной задачей в промышленной деятельности. Быстро открывающиеся затворы часто оснащены защитными блокировками, которые обеспечивают дополнительный уровень безопасности. Эти блокировки гарантируют, что затвор не может быть открыт, если не будут соблюдены определенные условия безопасности, такие как сброс давления или активация системы блокировки/маркировки. Эта функция предотвращает случайный или несанкционированный доступ, снижая риск несчастных случаев или травм.

Гибкость дизайна и применения

Пригодность для горизонтального и вертикального применения

Быстро открывающиеся затворы универсальны и подходят как для горизонтального, так и для вертикального применения. Независимо от того, установлены ли они на трубопроводах, сосудах под давлением или резервуарах для хранения, QOC могут эффективно герметизировать точки доступа в любой ориентации, обеспечивая плавную интеграцию в различные промышленные установки.

Типы подключения и варианты конструкции

Полный и ограниченный доступ

Быстро открывающиеся затворы доступны в исполнении с полным и ограниченным доступом. Затворы с полным доступом обеспечивают полный доступ к сосуду или оборудованию, облегчая тщательный осмотр и техническое обслуживание. Затворы с ограниченным доступом обеспечивают ограниченный доступ, что идеально подходит для приложений, где частичный доступ достаточен, экономя время и снижая затраты.

Конструкции под углом для наклонных или наклоненных сосудов

Доступны конструкции со скошенным углом для наклонных или наклоненных сосудов, в которых закрывающая дверца и ступица расположены под углом, соответствующим ориентации сосуда. Такое изменение конструкции обеспечивает правильную посадку и эффективное уплотнение даже при негоризонтальном применении.

Особенности и меры безопасности

Система SEG-LOK для быстрой и простой работы

В быстрооткрывающихся затворах часто используется система SEG-LOK, специализированный механизм, который позволяет быстро и легко открывать и закрывать операции. Система SEG-LOK обеспечивает безопасную и надежную герметизацию, обеспечивая при этом эффективный доступ к закрытому оборудованию.

Сегментный механизм блокировки и дополнительная предохранительная защелка

Для повышения безопасности и предотвращения случайного открытия быстрооткрывающиеся затворы оснащены сегментным запорным механизмом. Этот механизм обеспечивает равномерное распределение силы закрытия, сохраняя герметичность. Кроме того, дополнительная защитная защелка обеспечивает дополнительный уровень безопасности, еще больше сводя к минимуму риск непреднамеренного открытия.

Самоподключающиеся уплотнения для оптимальной устойчивости к давлению и температуре

В быстрооткрывающихся крышках используются автоматические уплотнения, которые обеспечивают оптимальную герметичность даже в условиях высокого давления и высокой температуры. Эти уплотнения адаптируются к изменениям внутреннего давления, обеспечивая надежное и герметичное уплотнение на протяжении всего срока службы крышки.

Полностью поддерживаемая регулируемая дверь с рычагом шлюпбалки и подъемным механизмом (для вертикальной установки)

При вертикальной установке быстрооткрывающиеся затворы имеют полностью поддерживаемую регулируемую дверь. Эта функция гарантирует, что дверь останется устойчивой и правильно выровненной даже под воздействием вертикальных сил. Для облегчения открытия и закрытия вертикального затвора в него встроены шлюпбалка и подъемный механизм, что обеспечивает простоту эксплуатации и снижает требуемые физические усилия.

Табличка из нержавеющей стали с полными инструкциями, прикрепленная к каждой втулке затвора

Быстрооткрывающиеся затворы оснащены паспортной табличкой из нержавеющей стали, прикрепленной к каждой ступице затвора. На паспортной табличке указана важная информация, такая как инструкции по эксплуатации, меры предосторожности и рекомендации по техническому обслуживанию. Это гарантирует операторам легкий доступ к важной информации, способствуя безопасному и эффективному использованию крышек.

Приложения и варианты использования

Торцевые затворы для устройств запуска и приема скребков (люки-ловушки для скребков)

Быстрооткрывающиеся затворы широко используются в нефтегазовой промышленности. Эти затворы позволяют легко вставлять и снимать очистное устройство (скребок) в систему трубопроводов. Быстрое открытие и надежная герметизация крышки позволяют эффективно обслуживать и проверять трубопровод, обеспечивая оптимальные эксплуатационные характеристики.

Торцевые затворы сосудов под давлением (быстрооткрывающиеся затворы фильтрующих сосудов)

В сосудах под давлением быстрооткрывающиеся затворы служат надежными торцевыми затворами. Они обеспечивают быстрый доступ внутрь контейнера для осмотра, очистки или замены фильтрующих элементов. Минимизируя время простоя и способствуя эффективному техническому обслуживанию, эти затворы способствуют бесперебойной работе систем фильтрации в различных отраслях промышленности.

Концевые затворы продувочных линий

Быстрооткрывающиеся затворы также используются в качестве торцевых запорных клапанов для продувочных линий для безопасного сброса избыточного давления из контейнеров или труб. Эти затворы позволяют быстро и контролируемо открывать и закрывать линии продувки, обеспечивая безопасный и эффективный слив жидкостей под давлением.

Заключение

В заключение, быстрооткрывающиеся затворы (QOC) обладают многочисленными преимуществами по сравнению со стандартными фланцами, что делает их незаменимыми в широком спектре промышленных применений. Его возможность быстрого открытия и закрытия, надежное уплотнение и комбинированные функции безопасности повышают эффективность работы и обеспечивают безопасность работников. qos предлагает гибкость конструкции благодаря способности адаптироваться к спецификациям заказчика и широкому спектру материалов. Такие производители, как EMT, стремятся обеспечить высокое качество, соответствующее стандартам качества asme, в которых приоритет отдается безопасности, эффективности и удовлетворенности клиентов. Инвестируя в быстро открывающиеся затворы, отрасль может оптимизировать процессы, сократить время простоев и повысить производительность и надежность.
