Описание

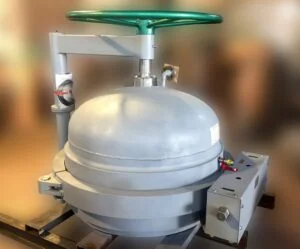

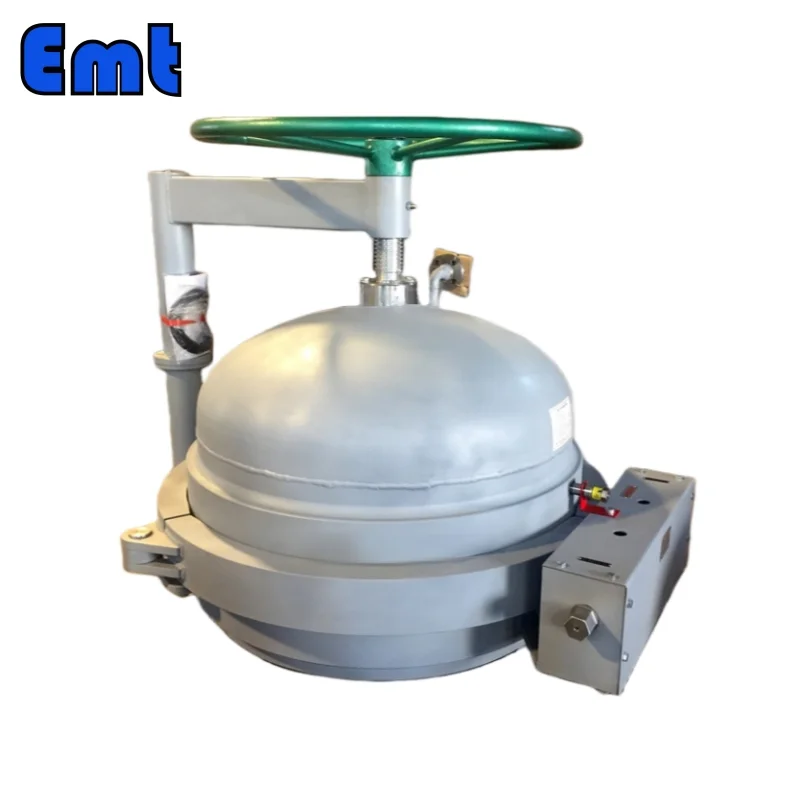

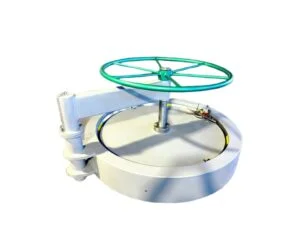

Введение в быстрооткрывающиеся затворы (QOC)
Быстрооткрывающиеся затворы (QOC) являются жизненно важными компонентами различных трубопроводных систем. Быстрооткрывающаяся глухая пластина нашей компании разработана в соответствии со стандартом ASME Div. 1. Благодаря анализу напряжений и конструкции методом конечных элементов ANSYS все основные компоненты давления изготовлены из цельной поковки с использованием низколегированной высокопрочной углеродистой стали. Термин «быстро открывающееся закрытие» относится к его предназначению, заключающемуся в быстром и частом открытии и закрытии. В ЕМТ мы понимаем решающую роль QOC в нефтегазовых операциях, от текущего технического обслуживания и внутренних проверок до запуска и приема трубопроводных скребков. Наши сертификаты качества созданы для удобства пользователя и соответствуют самым высоким стандартам безопасности. Важность контроля качества в системе трубопроводов невозможно переоценить, поскольку они обеспечивают эффективный доступ, сокращают время простоя и обеспечивают безопасность обслуживающего персонала.
Понимание быстрооткрывающихся затворов
Быстрооткрывающиеся затворы (QOC) — это специализированные механические устройства, предназначенные для обеспечения безопасного и быстрого доступа к внутренней части сосудов под давлением и трубопроводов. Эти устройства являются неотъемлемой частью таких отраслей промышленности, как нефть, газ и нефтехимия, где требуются частые проверки и техническое обслуживание систем давления. Основная функция QOC — создание надежного уплотнения на отверстии трубопровода или сосуда под давлением, позволяющего ему выдерживать высокое внутреннее давление. При необходимости затвор можно быстро и безопасно открыть, предоставив доступ для осмотра, технического обслуживания или очистки. Механизмы быстрого открытия и закрытия этих устройств помогают сократить время простоя, тем самым повышая общую эффективность работы.
Быстрооткрывающиеся затворы обычно состоят из нескольких ключевых компонентов, которые работают вместе, выполняя свою функцию. Основные компоненты включают фланец корпуса, крышку головки, крючковое кольцо или зажим, уплотнительное кольцо, механизм защитной блокировки, механизм открытия и закрытия, поворотный рычаг и иногда короткую секцию. Фланец корпуса и крышка головки образуют основной корпус затвора, обеспечивая интерфейс для уплотнения. Уплотнительное кольцо обеспечивает герметичное закрытие, способное выдерживать давление внутри сосуда или трубопровода. Кольцо-крючок или зажим используется для крепления крышки головки к фланцу корпуса, а механизм блокировки предотвращает случайное открытие под давлением. Механизм открытия и закрытия облегчает работу закрытия, а поворотный рычаг (присутствует в некоторых конструкциях) обеспечивает рычаг во время открытия или закрытия.
Работа быстрого открытия закрытия включает в себя простой процесс открытия и закрытия. Чтобы открыть затвор, оператор сначала обеспечивает сброс давления внутри сосуда или трубопровода. Затем механизм защитной блокировки отключается, что позволяет оператору использовать механизм открытия (и поворотный рычаг, если он имеется) для отсоединения крышки головки от фланца корпуса. Это позволяет увидеть внутреннюю часть трубопровода или резервуара для осмотра, обслуживания или очистки. После завершения необходимых операций затвор повторно герметизируется путем установки крышки головки обратно на фланец корпуса, зацепления крючкового кольца или зажима и закрепления механизма защитной блокировки. На протяжении всего этого процесса уплотнительное кольцо обеспечивает герметичное уплотнение, позволяя снова безопасно создать давление в сосуде или трубопроводе.
Параметры продукта
- Номинальный диаметр Ду: ≤1800mm; custom sizes available on request
- Designed and Produced in accordance with ASME Division VIII, ASME B31.3, ASME B31.4, and ASME B31.8
- Orientation: Horizontal, Vertical, or Inclined
- Pressure Class: 150#, 300#, 600#, 900#, 1500#
- working medium: oil, gas, water
- design temperature: -50℃~300℃
- pipe thickness: 6mm~100mm
The information above is an example of product indicators; other specifications for Quick Open Closures are implemented in accordance with industry standards.
MATERIALS
- Pressure Alert Valve: A-316 Stainless Steel
- Locking Segments: SA-182, F6A, CL2
- O-Ring: BUNA-N, Viton, Customer Specified
The information above is an example of product indicators; other specifications for Quick Open Closures are implemented in accordance with industry standards.
Applications of Quick Open Closures
Быстродействующие затворы являются неотъемлемыми компонентами в различных отраслях промышленности, включая нефтегазовую, нефтехимическую, фармацевтическую и водоочистную. Они обеспечивают безопасный и быстрый доступ для осмотра, технического обслуживания и очистки сосудов под давлением и трубопроводных систем. Давайте рассмотрим конкретные приложения в каждой отрасли.
Нефтяная и газовая промышленность
В нефтегазовой отрасли быстродействующие затворы имеют жизненно важное значение для облегчения операций по очистке трубопроводов, где они устанавливаются в устройствах запуска и приемников скребков. Трубопроводы нуждаются в регулярной очистке и проверке для обеспечения их эксплуатационной эффективности, и этот процесс включает в себя отправку по трубопроводу устройства, известного как «свинья». Быстроразъемные затворы обеспечивают надежную герметизацию пускового устройства или приемника, а также обеспечивают быстрый и легкий доступ, когда необходимо вставить или извлечь скребок.
Кроме того, быстродействующие затворы необходимы в сосудах под давлением, используемых для разделения различных компонентов нефти и газа. Они могут выдерживать высокое давление и температуру, обычно возникающие при таких операциях, обеспечивая надежное уплотнение и при необходимости обеспечивая легкий доступ.
Нефтехимическая промышленность
В нефтехимической промышленности быстродействующие затворы обычно используются в реакторах, сепараторах и других сосудах под давлением. Они спроектированы так, чтобы выдерживать высокие давления и температуры, при которых часто работают эти сосуды, а также обеспечивают легкий доступ для регулярного осмотра и технического обслуживания.
Например, быстродействующие затворы способствуют эффективной работе фильтров-сепараторов, удаляющих твердые частицы и жидкости из газов. Обеспечивая быстрый доступ к внутренней части этих сепараторов, они позволяют своевременно проводить техническое обслуживание и очистку, тем самым предотвращая сбои в работе.
Фармацевтическая индустрия
Фармацевтическая промышленность использует быстродействующие укупорочные средства в различных областях, включая производство лекарственных субстанций и биореакторов. Быстродействующие затворы обеспечивают безопасный и стерильный доступ к этим сосудам под давлением, обеспечивая целостность фармацевтического процесса.
Например, в биореакторах быстродействующие затворы позволяют легко вставлять и извлекать среду, биологические образцы и датчики. Они предназначены для поддержания стерильной среды внутри реактора, предотвращения загрязнения и обеспечения качества биопрепаратов.
Водоочистная промышленность
Быстрооткрывающиеся затворы имеют решающее значение в водоочистке, особенно в сосудах под давлением, используемых в процессах фильтрации и дезинфекции. Они обеспечивают надежное уплотнение этих сосудов, защищая внутренние компоненты от внешнего загрязнения и обеспечивая легкий доступ для обслуживания и замены фильтров.
Заключение
Быстрооткрывающиеся затворы (QOC) играют жизненно важную роль во множестве промышленных применений, обеспечивая безопасный и быстрый доступ к сосудам под давлением и трубопроводам. Эти механические устройства, рассчитанные на работу в условиях высокого давления, играют ключевую роль во многих отраслях промышленности, таких как нефтегазовая, нефтехимическая, фармацевтическая и водоочистная. Их основная функция — обеспечить надежную герметизацию отверстий трубопроводов или сосудов под давлением, обеспечивая бесперебойную работу в различных условиях.
ЕМТ специализируется на производстве быстрооткрывающихся крышек, соответствующих самым высоким стандартам безопасности и эффективности. Наши QOC отражают всестороннее понимание операционных проблем и требований различных отраслей. Например, наши QOC созданы для того, чтобы упростить очистку трубопроводов в нефтегазовой отрасли, фильтры-сепараторы лучше работают в нефтехимической промышленности, а в фармацевтических биореакторах гарантирована стерильная среда.
Наши быстрооткрывающиеся затворы универсальны и способны работать с различными рабочими средами, такими как нефть, газ и вода. Они надежно работают в широком диапазоне температур от -50°C до 300°C, что делает их пригодными для множества условий эксплуатации. Эта гибкость в сочетании с нашей приверженностью инновациям и совершенствованию позволяет нам предоставлять клиентам качество обслуживания, отвечающее их разнообразным потребностям. Быстрооткрывающиеся затворы являются незаменимыми компонентами любой трубопроводной системы. Они не только обеспечивают эффективность работы за счет сокращения времени простоя, но также соблюдают стандарты безопасности, защищая персонал и оборудование.
Продолжая совершенствовать наши процессы проектирования и производства, ЕМТ по-прежнему стремится предоставлять быстрооткрывающиеся крышки, которые превосходят отраслевые стандарты и ожидания клиентов.
