Введение

• Введение в системы доступа для мониторинга коррозии (CMAS): что это такое, зачем они нужны
  Системы доступа для мониторинга коррозии (CMAS) — это специализированные системы, предназначенные для обеспечения безопасного и эффективного доступа для мониторинга и управления коррозией в промышленной инфраструктуре, особенно в нефтегазовом секторе. Эти системы в основном состоят из фитингов доступа, цельных или полых заглушек и защитных крышек. Они позволяют вставлять и извлекать устройства контроля коррозии, такие как датчики или купоны, при полном рабочем давлении. Это облегчает регулярную оценку внутреннего состояния инфраструктуры, предоставляя ценные данные о скорости коррозии и эффективности мер по снижению коррозии. Потребность в CMAS возникает из-за необходимости поддерживать целостность промышленной инфраструктуры и обеспечивать безопасную и непрерывную работу. Поскольку коррозия может привести к серьезным повреждениям, включая утечки, выход из строя оборудования и даже катастрофические аварии, наличие системы мониторинга и управления коррозией имеет решающее значение. CMAS позволяет заранее выявлять коррозионную активность, обеспечивая раннее вмешательство и предотвращение. Таким образом, CMAS вносит значительный вклад в продление жизненного цикла инфраструктуры, повышение безопасности, снижение риска экологических опасностей и, в конечном итоге, достижение значительной экономии средств. В эпоху, когда эксплуатационная эффективность и устойчивость имеют первостепенное значение, роль систем доступа для мониторинга коррозии становится все более важной.
• Краткое введение в коррозию: что это такое и почему это проблема
  Коррозия, в самом простом определении, — это деградация материалов под воздействием окружающей среды, чаще всего наблюдаемая как ржавление металлов. Этот естественный процесс включает реакцию металла (или другого материала) с окружающей средой, приводящую к химическому или электрохимическому преобразованию материала в более стабильную форму, такую ​​как оксид, гидроксид или сульфид. Тип и скорость коррозии могут зависеть от различных факторов, таких как природа материала, условия окружающей среды и наличие коррозионных элементов, таких как кислород, сера или соли. Хотя коррозия может показаться незначительным неудобством, ее последствия имеют далеко идущие и значительные последствия, особенно в промышленных условиях. Неконтролируемая коррозия инфраструктуры, машин и оборудования может привести к структурным разрушениям, авариям и финансовым потерям из-за затрат на ремонт и замену. Кроме того, в таких отраслях, как нефтегазовая, коррозия может привести к утечкам, создавая серьезную угрозу для окружающей среды и безопасности. Следовательно, понимание, мониторинг и управление коррозией имеют первостепенное значение для поддержания целостности и надежности материалов и систем в различных секторах.
• Важность мониторинга и борьбы с коррозией в различных отраслях промышленности, особенно в нефтегазовом секторе.
  Мониторинг и борьба с коррозией имеют большое значение в различных отраслях промышленности, особенно в нефтегазовом секторе. Эти отрасли в значительной степени зависят от такой инфраструктуры, как трубопроводы, резервуары и резервуары для хранения, которые часто подвергаются воздействию суровых и агрессивных сред, что со временем приводит к ухудшению качества материалов. Неконтролируемая коррозия может поставить под угрозу структурную целостность этих объектов, что приведет к потенциальным отказам, утечкам и даже катастрофическим авариям. Кроме того, экономические последствия коррозии весьма значительны. Сопутствующие затраты, связанные с коррозией, включают не только прямые затраты на замену проржавевшего оборудования, но и косвенные затраты на незапланированные простои, потери продукции и загрязнение окружающей среды. В нефтегазовом секторе, где бесперебойная работа сети трубопроводов имеет решающее значение для производительности и безопасности, эффективный мониторинг и управление коррозией становится еще более важным. Заблаговременно выявляя потенциальные проблемы, можно принять упреждающие меры для предотвращения коррозии, продления срока службы активов, обеспечения безопасности и, в конечном итоге, экономии существенных затрат.

II. Подробный обзор систем доступа для мониторинга коррозии

• Определение и функции системы доступа для мониторинга коррозии

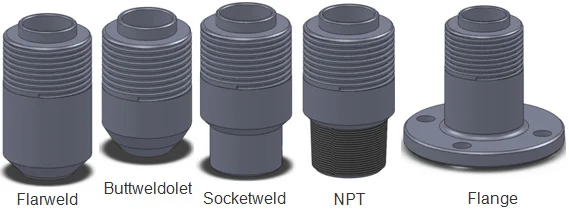

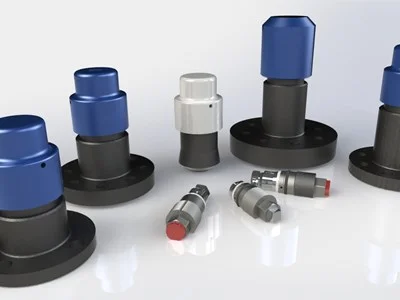

  A Corrosion Monitoring Access System (CMAS) is a specialized set-up designed to facilitate the assessment and management of corrosion within industrial infrastructure. It primarily comprises three key components: the access fitting body, which is a specialized pipe fitting permanently affixed to the vessel or pipework; the plug assembly, which serves as a holder for the device being used, and seals the bore of the fitting to contain line pressure; and the protective cover, which safeguards the external threads of the access fitting body. The primary function of a CMAS is to provide a safe and efficient means for the insertion and retrieval of corrosion monitoring instruments, such as probes or coupons, under full operating pressures. This allows for the regular examination of the internal conditions within pipes and vessels, providing invaluable data on corrosion rates and the effectiveness of corrosion mitigation strategies. As such, CMAS plays an instrumental role in maintaining the integrity and safety of industrial operations by allowing for proactive corrosion management.
• Компоненты CMAS и их ролиКрышка: Этот компонент служит защитным экраном для наружной резьбы корпуса ревизионного устройства, сохраняя его целостность и функциональность.
  Заглушка в сборе: Это держатель используемого устройства. В зависимости от конкретного используемого устройства можно выбрать сборку сплошной или полой заглушки. Этот монтажный компонент ввинчивается в корпус ревизионного фитинга и герметизирует его отверстие, тем самым удерживая давление в линии.Доступ к корпусу фитинга: Это специализированный трубопроводный фитинг, который постоянно крепится к резервуару или трубопроводу технологического предприятия. Его ключевая роль — обеспечение безопасного и функционального соединения внутри системы.

III. Типы систем доступа для мониторинга коррозии

1. Купоны на похудение:

• Преимущества: Они просты, недороги и не требуют источника питания. Они могут обеспечить средние скорости коррозии в течение длительного периода и могут использоваться для оценки локализованной коррозии.
• Недостатки: Они предоставляют данные только с перерывами (не в режиме реального времени) и требуют отключения системы для извлечения и замены. Точность зависит от времени воздействия, и они обеспечивают среднюю скорость коррозии, а не немедленные изменения.

2. Датчики электрического сопротивления:

• Преимущества: Они могут предоставлять непрерывные данные в режиме реального времени о скорости коррозии и чувствительны к изменениям скорости коррозии. Их можно использовать в самых разных средах.
• Недостатки: Они дороже купонов для похудения и требуют источника питания и регистратора данных. Они могут быть не столь эффективны при обнаружении локальной коррозии.

3. Зонды сопротивления линейной поляризации:

• Преимущества: Они предоставляют непрерывные данные в режиме реального времени о скорости коррозии и чувствительны к изменениям скорости коррозии. Они могут измерять коррозию в широком диапазоне условий.
• Недостатки: Они относительно сложны и дороги, требуют источника питания и специальных знаний для интерпретации результатов. Они могут быть не столь эффективны при обнаружении локальной коррозии.

4. Устройства ультразвукового контроля:

• Преимущества: Они дают немедленные результаты и могут измерять толщину в нескольких местах. Они неинвазивны и не требуют контакта с агрессивной средой.
• Недостатки: Они менее точны при обнаружении локализованной коррозии и могут потребовать более сложного анализа для интерпретации результатов.

5. Мониторы коррозии и эрозии:

• Преимущества: Они могут отслеживать потери материала из-за коррозии и эрозии, предоставляя исчерпывающие данные. Они могут использовать различные методы для конкретных приложений.
• Недостатки: Они могут быть сложными и дорогими, часто требующими источника питания, регистратора данных и специальных знаний для интерпретации результатов.

IV. Принцип работы систем доступа для мониторинга коррозии

1. Установка систем доступа: Первый шаг включает установку систем доступа в инфраструктуру. Сюда входит корпус фитинга доступа, который постоянно прикреплен к трубе или резервуару. Он служит точкой входа для инструментов мониторинга. Для герметизации фитинга используется сплошная или полая заглушка, которую при необходимости можно снять.

2. Установка устройств мониторинга: После установки системы доступа в систему вставляются устройства мониторинга, такие как датчики или купоны. Тип устройства мониторинга зависит от конкретного приложения и типа используемой CMAS.

3. Сбор данных: Устройства мониторинга собирают данные, взаимодействуя со средой внутри инфраструктуры. Например, купон для снижения веса со временем будет корродировать, датчик электрического сопротивления будет измерять увеличение электрического сопротивления из-за коррозии, а датчик сопротивления линейной поляризации измеряет сопротивление поляризации для расчета скорости коррозии.

4. Получение устройств мониторинга: По истечении определенного периода времени или когда данные в реальном времени указывают на необходимость, устройства мониторинга извлекаются. В случае купонов с потерей веса проржавевший купон удаляют, очищают и взвешивают для измерения количества потерь материала.

5. Анализ данных: Данные, собранные устройствами мониторинга, анализируются для оценки скорости коррозии, эффективности любых существующих стратегий снижения коррозии и прогнозирования будущих скоростей коррозии. Эти данные имеют неоценимое значение для управления целостностью инфраструктуры и планирования графиков обслуживания или замены.

6. Проактивное управление: На основе данных и анализа можно принять упреждающие меры по борьбе с коррозией. Это может включать в себя корректировку условий окружающей среды (например, pH или температуры), изменение материала инфраструктуры или нанесение защитного покрытия или ингибитора коррозии.

V. Важность и преимущества систем доступа для мониторинга коррозии

1. Поддержание целостности инфраструктуры:

Системы доступа для мониторинга коррозии (CMAS) играют решающую роль в поддержании целостности промышленной инфраструктуры. Коррозия, если ее не контролировать и не контролировать должным образом, может значительно ослабить инфраструктуру, такую ​​как трубопроводы и резервуары для хранения, что приведет к потере структурной целостности. CMAS позволяет непрерывно или периодически оценивать скорость и степень коррозии, что позволяет своевременно принимать меры. Предоставляя информацию о коррозионных условиях внутри системы, CMAS позволяет организациям корректировать условия эксплуатации или применять эффективные стратегии снижения коррозии. Такое превентивное управление коррозией помогает поддерживать целостность инфраструктуры, снижая риск утечек, сбоев и потенциальных аварий.

2. Продление срока службы оборудования и предотвращение потенциальных сбоев:

Обеспечивая раннее обнаружение и борьбу с коррозией, CMAS помогает продлить срок службы оборудования. Коррозия может привести к постепенной деградации материалов, сокращая их функциональный срок службы. Используя данные, предоставленные CMAS, организации могут принять меры по замедлению или остановке процесса коррозии, тем самым продлевая срок службы оборудования. Это также помогает предотвратить потенциальные сбои оборудования. Поскольку коррозия может привести к ослаблению конструкции, неконтролируемая коррозия может привести к поломке оборудования или даже к катастрофическим отказам. Предоставляя своевременные оповещения о повышении скорости коррозии, CMAS позволяет проводить профилактическое обслуживание или замену оборудования, тем самым избегая неожиданных сбоев оборудования и связанных с ними простоев.

3. Экономия средств и безопасность:

Использование CMAS для мониторинга и управления коррозией может привести к значительной экономии средств. Неконтролируемая коррозия может привести к необходимости неожиданного ремонта или замены инфраструктуры, что может оказаться дорогостоящим. Обеспечивая упреждающее управление коррозией, CMAS может продлить срок службы инфраструктуры, снижая затраты на замену. Кроме того, предотвращая непредвиденные сбои оборудования, CMAS снижает затраты, связанные с простоями и потерей производительности. С точки зрения безопасности CMAS играет решающую роль в предотвращении аварий, которые могут возникнуть в результате выхода из строя корродированной инфраструктуры. Поддерживая структурную целостность трубопроводов, резервуаров и сосудов, CMAS помогает обеспечить безопасность работников и окружающей среды. Более того, предотвращение таких инцидентов также позволяет избежать потенциальных юридических обязательств и репутационного ущерба, что еще больше способствует экономии средств.

VI. Заключение

Corrosion Monitoring Access System (CMAS) serves as an indispensable tool in the proactive management of corrosion in industrial infrastructure. By providing a means to continuously or periodically assess the rate and extent of corrosion, CMAS plays a critical role in maintaining the structural integrity of equipment such as pipelines and storage tanks. The data provided by these systems allows for timely interventions, helping to mitigate the damaging effects of corrosion and extend the equipment’s operational lifespan.

Благодаря раннему обнаружению и устранению коррозии CMAS помогает предотвратить потенциальные сбои оборудования, свести к минимуму неожиданные поломки и связанные с ними простои. Это приводит к значительной экономии средств, поскольку снижает потребность в дорогостоящем ремонте или замене. Более того, поддерживая целостность инфраструктуры, CMAS играет решающую роль в обеспечении безопасности работников и окружающей среды, предотвращая потенциальные несчастные случаи, вызванные структурными разрушениями из-за коррозии.

В заключение, CMAS играет важную роль в борьбе с коррозией, помогая сохранить целостность оборудования, продлевая срок его службы, предотвращая потенциальные сбои и способствуя экономии средств и безопасности. Таким образом, он является важнейшим элементом эффективной эксплуатации и обслуживания промышленной инфраструктуры.
