Introdução

Um transmissor pig é uma ferramenta crucial para a limpeza inteligente de tubulações. Descubra seus componentes, funcionamento, uso, métodos de substituição de bateria e os benefícios de usar um receptor de posicionamento eletrônico para rastreamento preciso de suínos e manutenção de tubulações. Explore três tipos de transmissores pig e seus tamanhos de instalação, fontes de energia e horas de trabalho para determinar a opção mais adequada para suas necessidades de tubulação.

O transmissor pig é um componente chave para garantir uma limpeza eficiente e inteligente da tubulação. Este guia abrangente investiga os vários aspectos dos transmissores de pig, incluindo seus componentes, funcionamento, uso, métodos de substituição de bateria e os benefícios do uso de um receptor de posicionamento eletrônico para rastreamento preciso de pig e manutenção de tubulações. Além disso, exploraremos três tipos de transmissores pig, nomeadamente o Transmissor Digital Inteligente LCQZ-ZFS, o Transmissor de Alta Potência LCQZ-DFS e o Transmissor Versátil LCQZ-ZFS, concentrando-nos em seus tamanhos de instalação, fontes de energia e horas de trabalho para ajudá-lo. escolha a opção mais adequada para os requisitos do seu pipeline.

Componentes e funcionamento do transmissor Pig

O transmissor pig consiste em um transmissor eletrônico instalado no pig e um receptor eletrônico no solo. O transmissor emite sinais eletromagnéticos constante e regularmente, que percorrem a parede do tubo e a cobertura. O receptor, localizado no solo, recebe os sinais emitidos, processa-os e envia uma resposta. A transmissão de sinais entre o transmissor e o receptor é de extrema importância, permitindo uma comunicação eficaz durante a operação de pigging.

Uso do Transmissor Pig

Considerações como pressão de trabalho e velocidade de operação são vitais ao usar um transmissor pig. A seleção da fonte de energia deve ser baseada no diâmetro, comprimento e diferença de elevação do tubo. Além disso, um dispositivo de controle de deslocamento pode ser usado para regular a velocidade operacional do porco. As etapas de operação para usar um transmissor pig envolvem abrir e conectar o transmissor ao pig, testar o receptor quanto à recepção do sinal, verificar e substituir o anel de vedação, se necessário, colocar o pig na tubulação para limpeza e executar etapas pós-pigging, como como abrir a tampa traseira, desconectar o interruptor do plugue e desconectar a fonte de alimentação.

Tipos de transmissores de porco

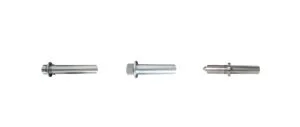

The pig transmitter is powered by various types of batteries, depending on the specific model. There are three types of pig transmitters:

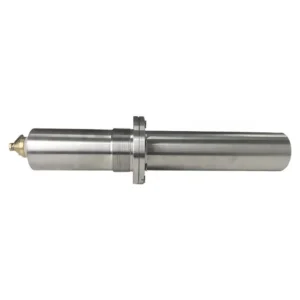

• LCQZ-ZFS Intelligent Digital Transmitter

– Introduction: Using a special integrated circuit and single chip with more stab

le frequency and more availability (above DN150)

– Installation Size: 1.2v*10 chargeable battery pack/3.6v*4 high-energy battery

– Work Hours: 100~200 hours

– Type: L210, L260, L310

– Remark: The number after “L” represents the transmitter’s effective LCQZ-FS Intelligent Digital Transmitter delivered power

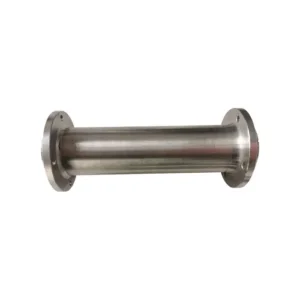

• LCQZ-DFS High-power Transmitter

– Installation Size: 3.6v*4 high-energy battery

– Work Hours: 100~300 hours

– Type: L210, L260, L310

– Remark: The number after “L” represents the transmitter’s effective LCQZ-FS Intelligent Digital Transmitter delivered power

– Introdução: Utilizando uma bateria de alta potência, a potência de transmissão é maior e mais horas de serviço.

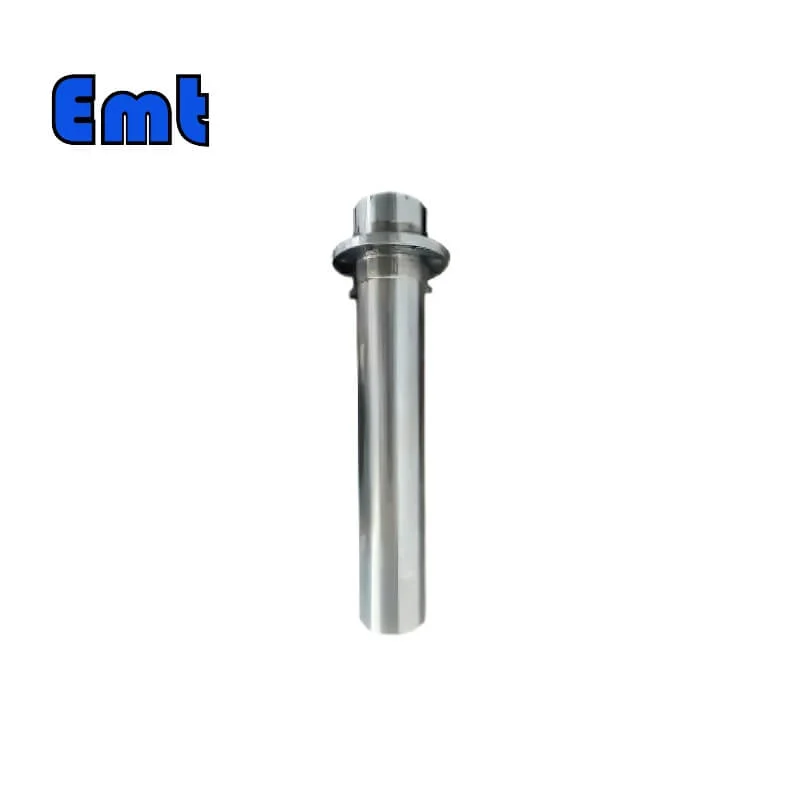

• Transmissor versátil LCQZ-ZFS

– Tamanho da instalação: bateria recarregável de 1,2v *10

– Jornada de trabalho: 50 horas

– Tipo: L210, L260

– Remark: The number after “L” represents the transmitter’s effective LCQZ-FS Intelligent Digital Transmitter delivered power

– Introdução: Aplicando uma bateria recarregável, recarregável (acima de DN300)

É essencial verificar a bateria antes de cada operação de pigging para garantir um fornecimento de energia ininterrupto. Ao substituir a bateria, siga os passos específicos mencionados anteriormente, considerando o tipo de bateria do modelo de transmissor pig escolhido.

Receptor de posicionamento eletrônico

Um receptor de posicionamento eletrônico é uma ferramenta indispensável para rastreamento preciso de suínos e manutenção de tubulações. Ele consiste em um fone de ouvido e uma sonda e é um instrumento portátil alimentado por bateria projetado para aplicação em campo. A principal função do receptor é localizar a posição específica do pig eletrônico, monitorar seu movimento e posição dentro da tubulação e medir a profundidade enterrada da tubulação.

Experimento de recepção de sinal

Para garantir um desempenho ideal, é crucial testar a recepção do sinal do receptor. Isso pode ser feito alimentando o receptor, ajustando o ganho e mantendo uma distância adequada entre o pig e a sonda do receptor. Observar o medidor do receptor para indicação de sinal fornece informações valiosas sobre a eficácia da transmissão do sinal.

Conclusão

O transmissor Pig desempenha um papel vital na limpeza inteligente de tubulações. Seus componentes, funcionamento, uso e métodos de substituição da bateria são aspectos essenciais a serem considerados para uma manutenção eficiente. Ao utilizar um receptor de posicionamento eletrônico, é possível obter rastreamento preciso de suínos e manutenção de tubulações, levando a maior eficiência operacional e economia. A implementação dessas tecnologias e técnicas garante o bom funcionamento e a longevidade dos dutos, minimizando o tempo de inatividade e maximizando a produtividade em diversos setores.
