Descripción

Introducción

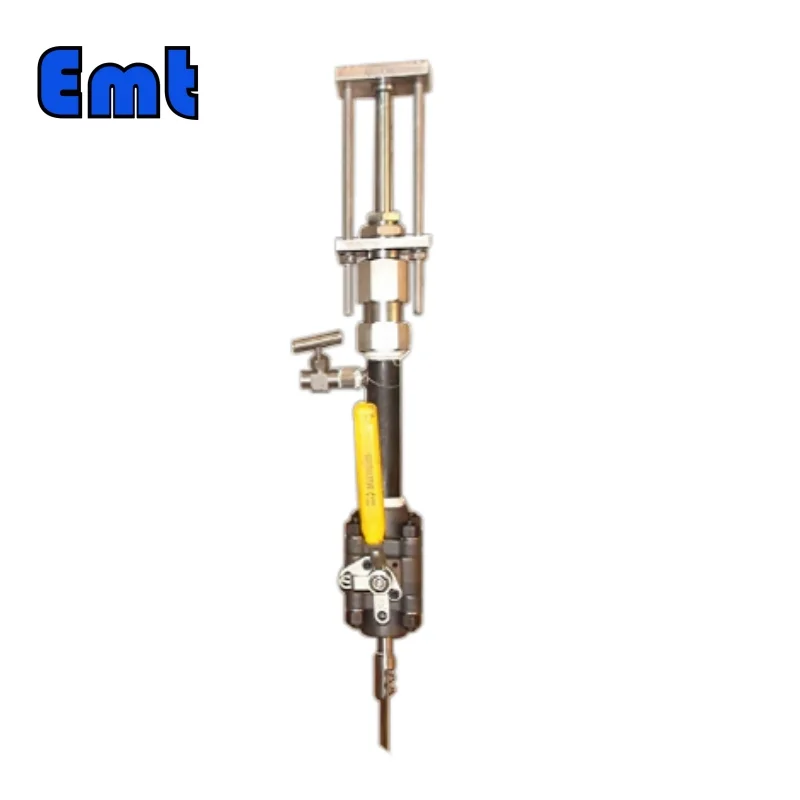

El sistema de cupones de corrosión retráctiles EMT-RCC puede funcionar a presiones de hasta 1500 psi (10,3 MPa) y temperaturas de hasta 500 °F/260 °C. La profundidad de implantación de la sonda de corrosión se puede ajustar durante el funcionamiento, dependiendo del diámetro y el espesor de la pared de la tubería. El sistema viene en longitudes estándar de 24, 30, 36, 42 y 48 pulgadas para adaptarse a tuberías de diferentes diámetros. En su extremo, el sistema puede contener una muestra de corrosión tipo tira aislada. El sistema consta de una varilla de sonda, una válvula de bola, un cupón de corrosión y un kit de abrazadera de seguridad ajustable. Se recomienda el uso de la abrazadera de seguridad cuando la presión de la tubería es inferior a 1500 psi y la temperatura es inferior a 500 °F.

Los cupones de corrosión retráctiles están disponibles en longitudes de 18, 24, 30 y 36 pulgadas para atender una variedad de aplicaciones. Diseñados para soportar condiciones de alta presión y temperatura, estos cupones tienen una presión nominal de hasta 1500 PSI o 10,3 MPa y una temperatura nominal de hasta 500 °F o 260 °C. Construidos con acero inoxidable 316, proporcionan durabilidad y resistencia a la corrosión superiores. Además, cumplen con los estrictos requisitos de NACE MR0175 y MR0103, lo que garantiza su calidad y confiabilidad en diversos entornos industriales.

Inspección de desmontaje y mantenimiento.

Siga los procedimientos a continuación cuando desmonte el sistema de cupones de la tubería para realizar una inspección de mantenimiento.

(1) Ajuste la abrazadera de seguridad superior al estado de válvula cerrada.

Loosen the two bolts on the upper safety clamp, adjust the nuts to the distance L2 = 515~525mm, and then stop. As the nuts are loosened, the corrosion probe support rod will be pushed upwards when there is pressure inside the conduit. If the coupon support rod does not rise up as the nuts are loosened, check to see if it is jammed in order to prevent injury from a sudden burst caused by internal pressure.

Note: Two people can operate simultaneously to unscrew the nuts, or one person can alternately unscrew the nuts (alternate operation every 1 to 2 turns).

A medida que se aflojan las tuercas, la varilla de soporte del cupón de corrosión debería saltar debido a la presión interna de la tubería. Si no es así, se debe inspeccionar y abordar inmediatamente para garantizar un funcionamiento seguro.

(2) Cierre la válvula

Gire la manija de la válvula a su posición cerrada. Antes de hacerlo, asegúrese de que la distancia L2 esté entre 515 y 525 mm para evitar daños a los componentes internos causados ​​por una distancia L2 más pequeña.

(3) Desmontar la tuerca selladora del sistema de cupones

Asegure el ramal (No. 4 en la Figura 1) a la parte superior de la válvula usando una llave. Utilice una segunda llave para girar el sujetador de sellado en sentido antihorario. Una vez que esté aflojado, gírelo con la mano para separar la tuerca selladora y las piezas que se encuentran encima, luego guárdelas en un lugar seguro. Esta operación requiere dos personas. Ahora puede separar el sistema de cupones de la base soldada y del tubo, completando el proceso de desmontaje.

(4) Desmantelar el cupón de corrosión

Cuando sea necesario desmontar el cupón de corrosión, ajuste las tuercas en la abrazadera de seguridad superior del dispositivo del cupón de corrosión. Reducir la distancia entre las dos abrazaderas de seguridad hasta que el cupón de corrosión y las tuercas que lo sujetan sobresalgan completamente de la tuerca selladora. La extensión debe ser suficiente para permitir el desmontaje de las tuercas necesarias para dar servicio al cupón de corrosión, como se muestra en la Figura 5. Desenrosque las tuercas que sujetan el cupón de corrosión en su lugar, retire el cupón de corrosión y realice las inspecciones o reemplazos necesarios.

¿Por qué utilizar cupones de corrosión retráctiles?

Los cupones de corrosión retráctiles ofrecen un avance significativo con respecto a los métodos tradicionales de monitoreo de la corrosión. Proporcionan datos continuos en tiempo real, lo que permite una respuesta inmediata a los cambios en las tasas de corrosión. Esto contrasta marcadamente con los métodos tradicionales, que a menudo implican procesos que consumen mucho tiempo y una recopilación de datos intermitente.

Uno de los principales beneficios de los cupones de corrosión retráctiles es su capacidad para operar en condiciones extremas. Estos cupones pueden soportar temperaturas y presiones de hasta 500 °F (260 °C) y 1500 psi (10,3 MPa). Esto significa que se pueden utilizar en entornos industriales hostiles donde los sistemas habituales de control de la corrosión no funcionarían.

Los cupones de corrosión retráctiles ofrecen flexibilidad en la aplicación gracias a su profundidad de implantación ajustable. Esta característica permite que el sistema se adapte a varios diámetros de tubería y espesores de pared, proporcionando una solución personalizada para cada escenario específico. Esta adaptabilidad es una mejora significativa con respecto a los sistemas tradicionales, que a menudo requieren un enfoque único para todos.

Otra ventaja es la facilidad de mantenimiento e inspección. El cupón se puede retirar, inspeccionar y reemplazar sin interrumpir la operación de la tubería, lo que minimiza el tiempo de inactividad y aumenta la eficiencia operativa. Los métodos tradicionales, por otro lado, a menudo requieren paradas de tuberías para inspección y mantenimiento, lo que resulta en pérdida de productividad y aumento de costos.

Construidos con acero inoxidable 316, los cupones retráctiles contra la corrosión ofrecen una resistencia a la corrosión y durabilidad superiores. Cumplen con los estrictos requisitos de NACE MR0175 y MR0103, lo que garantiza su calidad y confiabilidad en diversos entornos industriales. Por otro lado, los sistemas tradicionales de monitoreo de corrosión pueden no cumplir con estos estándares de la industria y podrían ser susceptibles a fallas prematuras debido a la degradación del material.

En resumen, los cupones de corrosión retráctiles representan una mejora significativa con respecto a los métodos tradicionales de monitoreo de la corrosión. Proporcionan datos en tiempo real, pueden soportar condiciones extremas, ofrecen aplicaciones flexibles y garantizan un mantenimiento e inspección sencillos, al mismo tiempo que cumplen con los estándares de calidad y confiabilidad de la industria. Al optar por esta solución avanzada, las empresas pueden gestionar eficazmente la corrosión, ampliar la vida útil de sus equipos y mejorar la eficiencia operativa general.

Conclusión

El sistema de cupones de corrosión retráctiles EMT-RCC presenta un enfoque revolucionario para el monitoreo de la corrosión. Su capacidad para proporcionar datos continuos en tiempo real, junto con su tolerancia superior a condiciones extremas, lo convierte en una solución altamente eficiente para industrias que enfrentan problemas de corrosión. Su profundidad de implantación ajustable, longitudes personalizables y fácil mantenimiento lo convierten en una opción flexible y conveniente para una variedad de aplicaciones.

En comparación con los métodos tradicionales de monitoreo de la corrosión, los cupones de corrosión retráctiles ofrecen una multitud de beneficios. Agilizan el proceso de monitoreo, brindan datos precisos y oportunos y se adaptan a diferentes especificaciones de tuberías. Al elegir esta solución avanzada, las industrias pueden mejorar significativamente su capacidad para gestionar la corrosión, extender la vida útil de sus equipos y mejorar la eficiencia operativa general.

En conclusión, la adopción del sistema de cupones de corrosión retráctiles EMT-RCC es una opción con visión de futuro para las industrias que buscan mejorar sus procesos de monitoreo de la corrosión. Representa un paso importante hacia un enfoque más seguro, eficiente y rentable para el manejo de la corrosión.
