I. Introducción

Pigging, en el contexto de la limpieza de tuberías, se refiere a un proceso mediante el cual se insertan dispositivos conocidos como "pigs" en las tuberías para realizar diversas operaciones de mantenimiento. Este término se originó a partir del chirrido que hacían los primeros dispositivos mientras viajaban a través de las tuberías, que recordaba al chillido de un cerdo. Hoy en día, el término ha crecido hasta abarcar una amplia gama de herramientas y tecnologías utilizadas para limpiar, inspeccionar y mantener tuberías.

La limpieza de tuberías es un aspecto crucial de la gestión y el mantenimiento de tuberías. Con el tiempo, las tuberías pueden acumular una variedad de sustancias como sedimentos, óxido, incrustaciones y otros depósitos. Estos pueden reducir la eficiencia del oleoducto al restringir el flujo, aumentar los costos operativos y potencialmente provocar bloqueos. Además, estos depósitos pueden provocar corrosión, que en casos extremos puede provocar fallos en las tuberías, con importantes consecuencias financieras y medioambientales.

Therefore, regular cleaning of pipelines is essential. It not only ensures the efficient operation of the pipeline system but also extends its lifespan, reduces the risk of failures, and contributes to safer and more sustainable operations. Pigging is one of the most commonly used methods for pipeline cleaning, offering a cost-effective and efficient solution to maintain the health and functionality of pipeline infrastructure.

II. What Is Pigging?

El pigging es un proceso utilizado en la limpieza y el mantenimiento de tuberías en el que se lanzan dispositivos llamados “pigs” a una tubería y se los impulsa hacia abajo, ya sea por el flujo de producto o por otro medio introducido detrás del pig. A medida que el raspador viaja a través de la tubería, realiza varias funciones como limpieza, inspección o separación de diferentes productos dentro de la tubería.

Existen diferentes tipos de cerdos, cada uno con una función específica:

• Cerdos de espuma: Se trata de dispositivos sencillos y ligeros fabricados con espuma de poliuretano de células abiertas. Se utilizan para tareas de limpieza ligeras, como eliminar polvo y residuos sueltos, o para deshidratar tuberías.
• Cerdos de hisopo: Los raspadores de hisopo se utilizan para eliminar líquidos de las líneas de gas. Se utilizan a menudo en operaciones de secado y deshidratación.

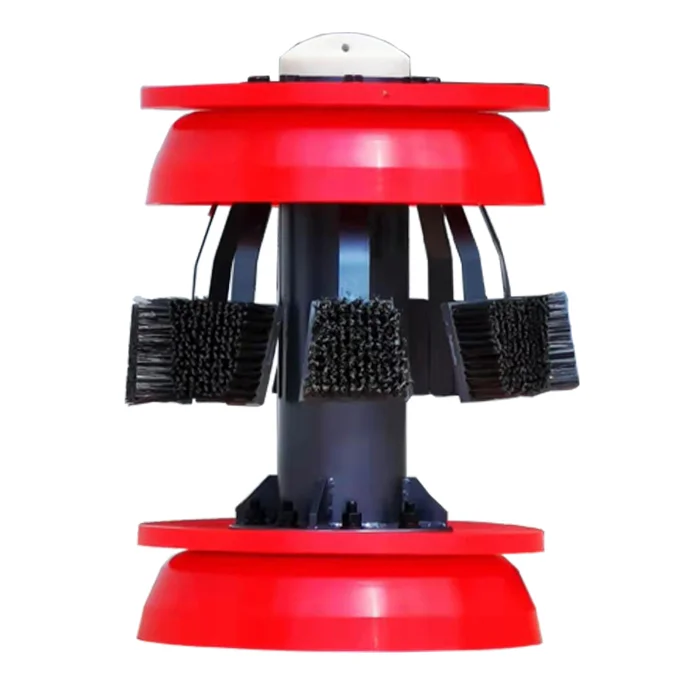

• Raspar o cepillar cerdos: Estos cerdos están equipados con cepillos o elementos raspadores. Se utilizan para tareas de limpieza más intensivas, como eliminar incrustaciones, óxido u otros depósitos duros.
• Cerdos de medición: Los cerdos medidores se utilizan para inspeccionar el diámetro interno de la tubería y garantizar que esté libre de obstrucciones. A menudo llevan una placa de metal (la “placa calibradora”) que se corta a un tamaño específico en relación con el diámetro de la tubería.
• Cerdos inteligentes o cerdos de inspección: Se trata de dispositivos sofisticados equipados con sensores e instrumentos de registro. Se utilizan para inspeccionar la tubería en busca de deformidades, corrosión, grietas u otros defectos.

III. Beneficios de la limpieza de tuberías con raspado

El pigging ofrece varios beneficios que lo convierten en el método preferido para la limpieza y el mantenimiento de tuberías:

• Eficiencia y eficacia en la limpieza de tuberías: El pigging es un método muy eficaz para limpiar tuberías. Puede eliminar una amplia gama de sustancias, desde desechos sueltos y líquidos hasta depósitos duros y sarro, según el tipo de cerdo utilizado. El raspador recorre toda la longitud de la tubería, asegurando una limpieza profunda.
• Mejora del flujo de productos: Al eliminar los depósitos que pueden restringir el diámetro interior de la tubería, el raspado mejora el flujo del producto. Esto aumenta la eficiencia operativa y puede generar importantes ahorros de costos. Para los oleoductos que transportan hidrocarburos, un mejor flujo puede traducirse en mayores tasas de producción.
• Detección y eliminación de bloqueos: Los cerdos no sólo se utilizan para la limpieza sino también para la inspección. Los cerdos inteligentes o cerdos de inspección pueden detectar anomalías como bloqueos, abolladuras u otras deformidades en la tubería. La detección temprana permite a los operadores abordar estos problemas antes de que provoquen problemas importantes, como la ruptura de la tubería o el cierre del sistema.
• Prevención de la corrosión de tuberías: Los depósitos en las tuberías a menudo pueden provocar corrosión, que con el tiempo puede debilitar la tubería y provocar fugas o fallas. Al eliminar periódicamente estos depósitos, el pigging ayuda a prevenir la corrosión, mejorando así la vida útil y la integridad de la tubería.

V. Desafíos en la limpieza de tuberías

A pesar de los numerosos beneficios del pigging, pueden surgir ciertos desafíos durante el proceso. Comprender estos desafíos puede ayudar a diseñar estrategias para superarlos:

• Configuración de canalización: La presencia de codos, tes, reductores y otros accesorios en la tubería puede dificultar el proceso de limpieza. Los cerdos pueden atascarse o dañarse al navegar por estas configuraciones complejas. Para superar esto, los operadores suelen utilizar cerdos flexibles diseñados para manejar tales complejidades. Además, lo ideal es que el diseño de la tubería tenga en cuenta el raspado para garantizar la compatibilidad.
• Compatibilidad de materiales: Los diferentes tipos de materiales de cerdo son compatibles con diferentes tipos de materiales de tuberías y productos transportados. Por ejemplo, algunos cerdos pueden no ser adecuados para su uso en tuberías que transportan sustancias corrosivas. Comprender esta compatibilidad es crucial para garantizar una limpieza eficaz sin dañar la tubería o el raspador.
• Selección del cerdo apropiado: Es fundamental seleccionar el tipo de cerdo adecuado para la tarea en cuestión. Usar un raspador de espuma para eliminar mucho óxido y sarro sería ineficaz, mientras que usar un raspador de cepillo agresivo para un trabajo de limpieza liviano podría causar un desgaste innecesario en la tubería. Un conocimiento exhaustivo del estado de la tubería y de los tipos de pigs disponibles es esencial para tomar la decisión correcta.
• Detección de ubicación y velocidad de los cerdos: En redes de tuberías grandes y complejas, rastrear la ubicación y la velocidad del cerdo puede resultar un desafío. Si un cerdo se atasca o se pierde, puede provocar bloqueos. El uso de características de tuberías conectables, equipos de seguimiento de cerdos y señalizadores de cerdos puede ayudar a superar este desafío.

VII. Conclusión

El pigging ha demostrado ser una herramienta indispensable en el ámbito de la limpieza de tuberías y ofrece una importante variedad de beneficios. Proporciona un método eficiente y eficaz para limpiar tuberías, mejorando el flujo de producto y la eficiencia operativa. Al permitir la detección temprana y la eliminación de obstrucciones, el pigging contribuye a la prevención de fallas en las tuberías y las consiguientes repercusiones ambientales y económicas. Además, el pigging juega un papel fundamental en la mitigación de la corrosión de las tuberías, mejorando así la vida útil y la integridad de la infraestructura.

Si miramos hacia el futuro, el campo de la tecnología de raspado continúa evolucionando. Se están innovando en el desarrollo de cerdos inteligentes equipados con sensores e instrumentos de registro avanzados, capaces de proporcionar datos más detallados y precisos sobre el estado de la tubería. Estos avances, junto con mejoras en el diseño de tuberías y técnicas de pigging, mejorarán aún más la eficiencia y eficacia de las operaciones de pigging.

En conclusión, la limpieza mediante raspado de tuberías es un aspecto vital de la gestión integral de tuberías. Su importancia radica no sólo en mantener el funcionamiento actual de los oleoductos, sino también en garantizar su fiabilidad y seguridad en el futuro. A medida que las tecnologías continúan avanzando, el papel del pigging en el mantenimiento de tuberías se volverá aún más crítico y beneficioso.
