Descripción

Introducción:

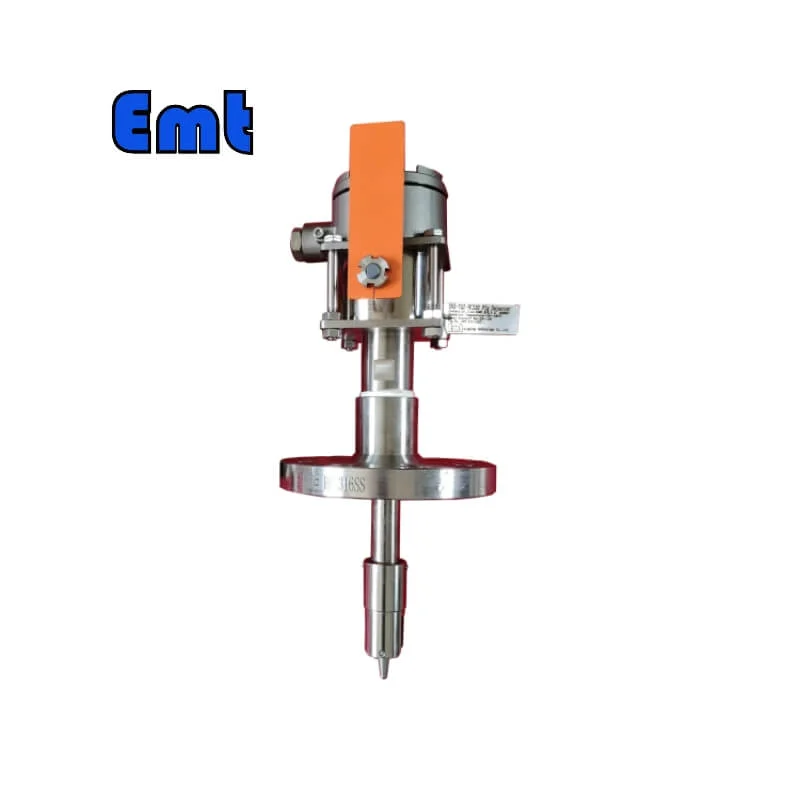

En la industria del petróleo y el gas, la operación eficiente de los oleoductos es fundamental para mantener una producción fluida e ininterrumpida. Las tuberías generalmente requieren una limpieza regular para eliminar escombros, cera y otros contaminantes que pueden impedir el flujo de petróleo y gas. La conexión de brida de 2 pulgadas al detector de raspado juega un papel crucial en este proceso, ya que proporciona una forma confiable de detectar el paso en la tubería para limpiar el raspador. Este artículo analiza las características, ventajas, parámetros y aplicaciones del cerdo con bridas de 2 pulgadas en la industria del petróleo y el gas.

Características:

1. Tipo de instalación: Estos señalizadores pig están diseñados con una conexión de brida de 2 pulgadas, cumpliendo con el estándar ASME B16.5 (CLASE 150-2500). Esto garantiza la compatibilidad y una fácil instalación dentro del sistema de tuberías.
2. Longitud del cuerpo del enchufe: La longitud del cuerpo del tapón de 200 mm (o según los requisitos del cliente) proporciona flexibilidad para adaptarse a diferentes configuraciones y dimensiones de tuberías.
3. Profundidad de inserción: Con una profundidad de inserción de 21 mm, los señalizadores de cerdos pueden detectar eficazmente el paso de los cerdos y al mismo tiempo minimizar la interferencia con el flujo de la tubería.
4. Ajuste de profundidad de inserción: Estos señalizadores de cerdos cuentan con una profundidad de inserción no ajustable, lo que garantiza un rendimiento consistente y confiable durante la operación.
5. Temperatura de funcionamiento: Los señalizadores de cerdos están diseñados para soportar una amplia gama de temperaturas, que generalmente oscilan entre -20 °C y 120 °C, y se adaptan a diversas condiciones operativas y necesidades del cliente.
6. NACE SEÑOR 0175: El cumplimiento de NACE MR 0175 garantiza que los señalizadores de cerdo sean resistentes a la corrosión en entornos que contienen sulfuro de hidrógeno (H2S) y otros elementos corrosivos que se encuentran comúnmente en la industria del petróleo y el gas.
7. Protección de ingreso: Con una clasificación IP66, los señalizadores para cerdos ofrecen una excelente protección contra la entrada de polvo y agua, lo que garantiza durabilidad y funcionamiento confiable incluso en condiciones ambientales adversas.
8. Quitar bajo presión: Estos señalizadores de cerdos están diseñados para instalarse mientras la tubería está en funcionamiento, lo que permite una fácil integración sin interrumpir las actividades de producción críticas.

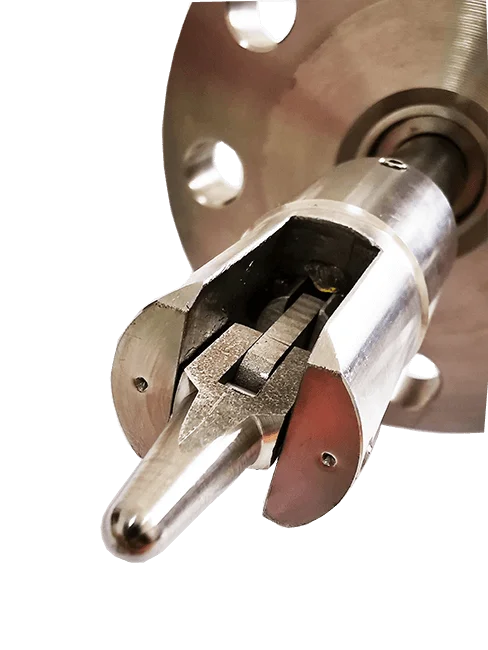

9. Tipo de disparador: Los señalizadores de pig proporcionan opciones de activación bidireccionales y unidireccionales, lo que permite flexibilidad para detectar el paso del pig independientemente de la dirección del flujo en la tubería.
10. Material de la pieza interna: Las partes internas de los señalizadores porcinos están construidas con 316LSS, un acero inoxidable de alta calidad conocido por su resistencia a la corrosión y durabilidad.
11. Material de brida/cuerpo: Los materiales de la brida y el cuerpo están hechos de A105N recubierto de PTFE, lo que ofrece una excelente resistencia química y una protección mejorada contra la corrosión.

Ventajas:

Fácil instalación: La señal de cerdo con bridas de 2 pulgadas se puede instalar fácilmente sin interrumpir las actividades de producción. Esta característica permite una limpieza eficiente y oportuna, minimizando el tiempo de inactividad y maximizando la productividad.

Menor riesgo y menos piezas móviles: En comparación con otros indicadores de cerdo, estos cerdos tienen menos piezas móviles, lo que simplifica el proceso de instalación y reduce el riesgo de daños durante la calibración. El diseño hemisférico elimina los problemas comunes de alineación, ahorrando tiempo y costos.

Activación bidireccional: La señal del raspador detecta el paso del raspador en ambas direcciones, lo que brinda flexibilidad cuando la línea está fuera de línea o el raspador necesita funcionar en contracorriente. Esta característica garantiza una inspección precisa y confiable del cerdo en una variedad de condiciones de tubería.

Operación confiable: La señal del raspador funciona de manera confiable, independientemente de la presencia de cera o desechos en la tubería. Su estructura especialmente diseñada evita que residuos obstruyan su mecanismo de funcionamiento, asegurando que el paso del cerdo esté siempre indicado. Esta confiabilidad aumenta la eficiencia de las operaciones de limpieza de tuberías.

Universales y adaptables: La señal de pig con bridas de 2 pulgadas es muy versátil y se puede adaptar a la mayoría de las instalaciones. Esta adaptabilidad se puede integrar fácilmente en los sistemas de tuberías existentes, lo que lo hace adecuado para una amplia gama de aplicaciones en la industria del petróleo y el gas.

Parámetros:

1. Tipo de instalación: La conexión con brida de 2” (ASME B16.5 CLASE 150-2500) garantiza una instalación segura y estandarizada.
2. Longitud del cuerpo del enchufe: Los señalizadores pig ofrecen una longitud de cuerpo de enchufe de 200 mm, que se puede personalizar para cumplir con los requisitos específicos del cliente, lo que garantiza la compatibilidad con diferentes configuraciones de tuberías.
3. Profundidad de inserción (en tubería): Con una profundidad de inserción de 21 mm, los señalizadores de cerdos detectan eficazmente el paso de los cerdos y minimizan la interferencia con el flujo de la tubería.
4. Ajuste de profundidad de inserción: Los señalizadores de cerdos tienen una profundidad de inserción no ajustable, lo que proporciona una detección de cerdos consistente y confiable.
5. Temperatura de funcionamiento: Los señalizadores de cerdos pueden funcionar dentro de un amplio rango de temperaturas de -20 ℃ a 120 ℃, lo que garantiza su idoneidad para diversos entornos operativos.
6. NACE SEÑOR 0175: Estos señalizadores porcinos cumplen con las normas NACE MR 0175, lo que los hace resistentes a la corrosión en ambientes con sulfuro de hidrógeno (H2S) y otros elementos corrosivos.
7. Protección de ingreso: Con una clasificación IP66, los señalizadores para cerdos ofrecen una excelente protección contra la entrada de polvo y agua, lo que garantiza un rendimiento confiable en condiciones ambientales desafiantes.

Aplicaciones en la industria del petróleo y el gas:

Los señalizadores tipo pig con bridas de 2 pulgadas desempeñan un papel vital en la industria del petróleo y el gas, especialmente en las operaciones de limpieza de tuberías. Sus aplicaciones incluyen:

Detección de canal de cerdo: La función principal de la señal del pig es detectar el canal del pig en la tubería. Al indicar con precisión la llegada o el paso del raspador, garantizan la eficacia de la operación de limpieza y ayudan a mantener el rendimiento óptimo de las tuberías.

Mantenimiento efectivo de tuberías: Es necesaria una limpieza regular de las tuberías para eliminar los residuos acumulados, la cera y otros contaminantes. Pig mejora la eficiencia del mantenimiento de las tuberías al detectar los canales de los cerdos en tiempo real, lo que permite intervenciones de limpieza oportunas y reduce el riesgo de interrupciones en el trabajo.

Prevenir barreras de flujo: El funcionamiento confiable de las señales de cerdo garantiza la identificación oportuna de obstrucciones o bloqueos en la tubería. Al identificar estos problemas a tiempo, los equipos de mantenimiento pueden tomar medidas correctivas para evitar interrupciones en el flujo y mantener los envíos de petróleo y gas fluyendo sin interrupciones.

Compatibilidad con varias configuraciones de tuberías: La adaptabilidad del señalizador tipo cerdo con bridas de 2 pulgadas permite integrarlo en una variedad de sistemas de tuberías. Ya sea que se trate de una plataforma marina, una red terrestre o un sistema de distribución de energía, estos pigs se pueden personalizar para cumplir con requisitos específicos y garantizar la compatibilidad con una variedad de configuraciones de tuberías.

Mejorar la seguridad y el cumplimiento: El pigging eficaz ayuda a mejorar la seguridad y el cumplimiento en la industria del petróleo y el gas. Al garantizar una limpieza y un mantenimiento adecuados de las tuberías, estos limpiadores ayudan a prevenir la corrosión, la acumulación de presión y posibles riesgos de seguridad, garantizando el cumplimiento de las regulaciones y estándares de la industria.

En resumen, la señal del pig con bridas de 2 pulgadas es un dispositivo clave para detectar canales del pig en tuberías en la industria del petróleo y el gas. Fáciles de instalar, confiables, adaptables y compatibles con una amplia gama de configuraciones de tuberías, estos cerditos ayudan a limpiar y mantener las tuberías de manera eficiente y mejorar la eficiencia operativa general.
