Introducción

Los cerdos para oleoductos son dispositivos mecánicos que se utilizan en la industria del petróleo y el gas para limpiar y mantener los oleoductos. Estos dispositivos viajan a través de tuberías, impulsados ​​por el flujo del producto, para eliminar depósitos, escombros e impurezas. El objetivo principal de los raspadores de tuberías es garantizar un flujo eficiente y una operación segura de la tubería. Ayudan a mantener la integridad del oleoducto, evitando bloqueos y extendiendo la vida útil de la infraestructura.

Los cerdos para oleoductos desempeñan un papel crucial en la industria del petróleo y el gas por varias razones:

• Eficiencia operativa mejorada: Al eliminar depósitos y escombros, los raspadores de tuberías garantizan que el flujo de petróleo o gas sea óptimo, lo que reduce el consumo de energía y los costos operativos.
• Seguridad y cumplimiento: Las operaciones regulares de limpieza ayudan a detectar y prevenir la corrosión y las fugas, minimizando el riesgo de incidentes peligrosos. Esto es esencial para cumplir con las normas de seguridad y proteger tanto a los trabajadores como al medio ambiente.
• Ahorro de costos: El mantenimiento preventivo mediante raspado reduce la necesidad de costosas reparaciones y reemplazos. Este enfoque proactivo extiende la vida útil de la tubería y reduce el tiempo de inactividad.
• Versatilidad: Pipeline pigs can be used in various pipeline materials and configurations, making them adaptable to different operational needs.
• Protección del medio ambiente: By maintaining the integrity of the pipeline, pigs help prevent spills and leaks that could harm the environment.

Parámetros

Entendiendo los cerdos del oleoducto

Un raspador para oleoductos es una herramienta especializada diseñada para realizar diversas tareas de mantenimiento e inspección dentro de las tuberías. Estos dispositivos se llaman "cerdos" debido al sonido chirriante que los primeros modelos hacían al viajar a través de tuberías. Los raspadores para tuberías modernos vienen en varias formas, tamaños y materiales, adaptados a las condiciones y propósitos específicos de las tuberías. Por lo general, están hechos de espuma, acero u otros materiales duraderos y pueden equiparse con cepillos, raspadores y otros componentes para mejorar su funcionalidad.

Cómo funcionan los cerdos de tubería

Los cerdos de tubería se insertan en la tubería en una estación de lanzamiento designada y se impulsan a través de la tubería por la presión del producto que fluye, como petróleo o gas. A medida que el cerdo viaja a través de la tubería, realiza varias funciones críticas:

1. Limpieza: Los cepillos, raspadores u otros elementos de limpieza del cerdo eliminan los desechos, las incrustaciones y los depósitos de las paredes interiores de la tubería. Esta acción de limpieza ayuda a mantener un flujo sin obstrucciones del producto.
2. Inspección: Algunos cerdos, conocidos como “cerdos inteligentes”, están equipados con sensores e instrumentos de recolección de datos. Estos cerdos pueden inspeccionar la tubería en busca de anomalías como corrosión, grietas u otras debilidades estructurales, lo que proporciona datos valiosos para la planificación del mantenimiento.
3. Sellado y Separación: Ciertos cerdos están diseñados para crear un sello dentro de la tubería, lo que les permite separar diferentes productos que se transportan o expulsar cualquier producto restante durante el desmantelamiento de la tubería.
4. Deshidratación y secado: Los cerdos de espuma, en particular, se pueden utilizar para eliminar el agua y la humedad de la tubería, asegurando que el producto permanezca no contaminado y que la tubería esté seca, lo cual es crucial para prevenir la corrosión.

El cerdo se recupera en una estación receptora al final de su recorrido, donde se puede inspeccionar, limpiar y preparar para uso futuro. Este proceso se conoce como “pigging” y es una parte rutinaria del mantenimiento de tuberías para garantizar la longevidad y seguridad de la infraestructura.

Tipos de cerdos para oleoductos

3. • Cerdos de espuma
4. Los cerdos de espuma son livianos y flexibles y están hechos de espuma de células abiertas o cerradas. A menudo se utilizan para limpiar, secar y eliminar agua de las tuberías. Su flexibilidad les permite navegar por geometrías complejas, incluidas curvas y diámetros variables.
   • Cerdos de mandril de acero
5. Los cerdos de mandril de acero tienen un cuerpo de acero robusto con componentes reemplazables como cepillos, copas y discos. Este diseño permite realizar tareas intensas de limpieza y raspado, lo que los hace duraderos y personalizables para diferentes condiciones de la tubería.

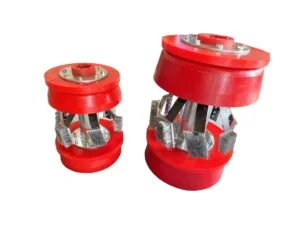

   • Cerdos de cepillo
6. Los raspadores de cepillo están equipados con cepillos de alambre o plástico que frotan las paredes interiores de la tubería para eliminar óxido, incrustaciones y otros desechos. Se pueden adaptar a diferentes niveles de abrasión y son particularmente eficaces en tuberías metálicas.

Por qué ¿Se les llama cerdos?

El término “cerdo” en el contexto del mantenimiento y limpieza de oleoductos tiene un origen curioso y un tanto misterioso. Varias teorías y mitos intentan explicar cómo estos dispositivos esenciales llegaron a ser conocidos con un nombre tan inusual. A continuación, exploramos algunas de las explicaciones más comunes.

Teorías y mitos comunes

1. Diseño inicial y teoría del sonido

Una de las teorías más aceptadas es que el nombre "cerdo" se originó en los primeros diseños de estos dispositivos. Los primeros cerdos estaban hechos de paja envuelta en alambre y, mientras viajaban a través del oleoducto, emitían un chillido que recordaba al de un cerdo. Esta teoría sugiere que el sonido distintivo llevó a la adopción del término "cerdo".

2. Teoría de las siglas

Otra teoría popular es que "PIG" significa "medidor de inspección de tuberías" o "dispositivo de intervención de tuberías". Estas siglas reflejan las funciones principales de los cerdos, que son inspeccionar y limpiar el interior de las tuberías. Con el tiempo, el acrónimo se convirtió en el término más utilizado.

3. Teoría de la acción de pigging

Algunos creen que el término se originó a partir de la acción del propio cerdo. A medida que el dispositivo se mueve a través de la tubería, raspa y limpia las paredes, de manera muy similar a como un cerdo hurga en la tierra. Esta vigorosa acción de limpieza podría haber inspirado el nombre.

4. Explicación humorística

Una explicación más alegre es que se eligió el término "cerdo" simplemente porque era un nombre divertido y memorable. Dadas las condiciones a menudo duras y monótonas del mantenimiento de oleoductos, un nombre caprichoso como "cerdo" podría haber aportado un poco de humor y ligereza al trabajo.
