Descripción

Introducción

El detector de raspaduras no intrusivo se utiliza como juez de tierra para limpiar tuberías de petróleo, gas o agua. Es flexible y conveniente de instalar y desmontar y puede cumplir con los requisitos de todo tipo de tuberías en los indicadores. Solo necesita fijarse en la pared exterior de la tubería para funcionar, lo que resuelve los problemas de falla mecánica, no a prueba de explosiones, que afecta la precisión del juicio de la bola y la interferencia electrónica que resulta en falsos positivos y positivos faltantes.

Composición del producto

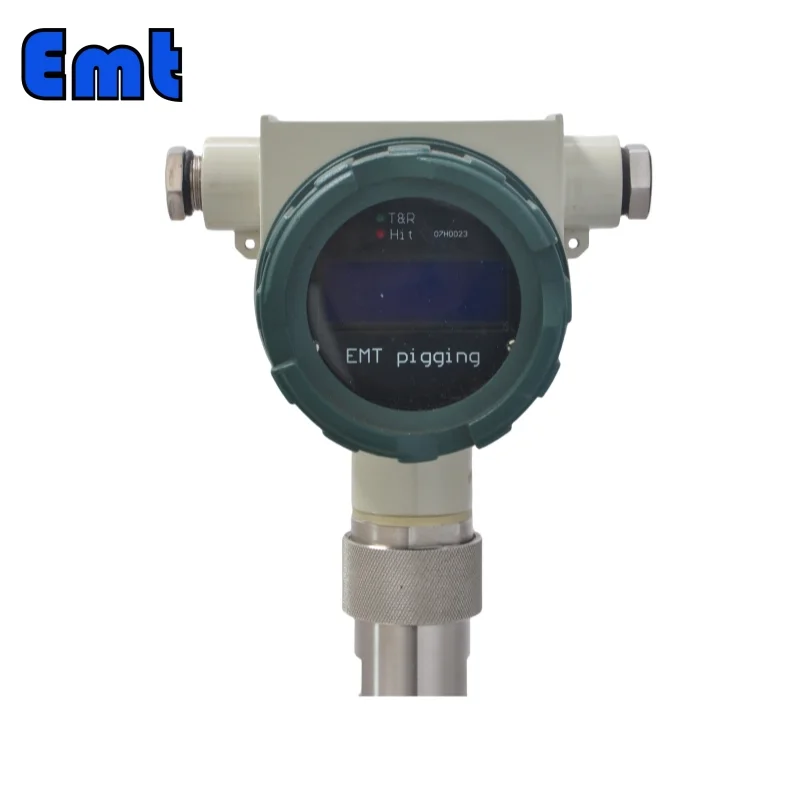

Un detector de cerdos no intrusivo es una forma de Mecanismo de visualización de transmisión remota a prueba de explosiones TZS (LCD tiene función de calentamiento, registra el tiempo de paso, almacena memoria 99 veces, transmisión remota, marca a prueba de explosiones Exd IICT6 Gb, nivel de protección IP65) y mecanismo de detección YY-FCT, mecanismo de carga de tarjeta desmontable, cable de conexión, varilla de extensión (si es necesario, tubería generalmente enterrada).

El mecanismo de detección del núcleo del detector de cerdos no intrusivo consta de un circuito de reluctancia direccional, un circuito amplificador balanceado, un circuito de filtro de paso bajo, un circuito de disparo, una CPU, un circuito de conmutación remota correspondiente, un circuito de visualización y un circuito de reinicio.

Cableado: frente al lado derecho de la pantalla se encuentra la interfaz de cableado, generalmente de 4 cables. Los cables negro y rojo son cables de alimentación y se pueden conectar fuentes de alimentación de 6-24 V CC (el rojo es positivo y el negro es negativo). Cambie los modos de fuente de alimentación interna y externa de la fuente de alimentación. Los otros dos son puertos para cables de señal remota. La línea blanca es el extremo público y la línea amarilla normalmente está abierta. (Si se utiliza un multímetro para probar el estado abierto, los cables de señal normales se conectan sólo a los extremos normal y público). El tamaño de la interfaz de alimentación y la interfaz de transmisión remota es: M20*1,5 o 1/2NPT, y la interfaz del conector de conversión es un conector interno 3/4NPTF

Principio de funcionamiento del producto

Parámetros del detector de cerdos no intrusivo

Características aplicadas

Cuando el producto está funcionando, cuando pasa el raspador con fuerza magnética, se muestra el tiempo en que pasa el raspador y se transmite una señal de interruptor al centro de control del proceso de raspado para comprender el funcionamiento del raspador. El mecanismo de visualización almacena simultáneamente el número y el tiempo de paso de la memoria, el número de memoria: 99 veces.

El detector de cerdos no intrusivo representa un avance monumental en el ámbito del mantenimiento y monitoreo de tuberías. Esta tecnología está diseñada para servir como un juez de tierra confiable para limpiar tuberías de petróleo, gas o agua, aportando un nuevo nivel de eficiencia y efectividad al proceso.

Uno de los atributos clave del detector de cerdos no intrusivo es su adaptabilidad. Puede satisfacer una amplia gama de requisitos de tuberías, ofreciendo así un alto grado de flexibilidad de aplicación. Su fácil instalación y desmontaje aumentan aún más su utilidad, convirtiéndolo en una solución conveniente para diversas condiciones de tuberías.

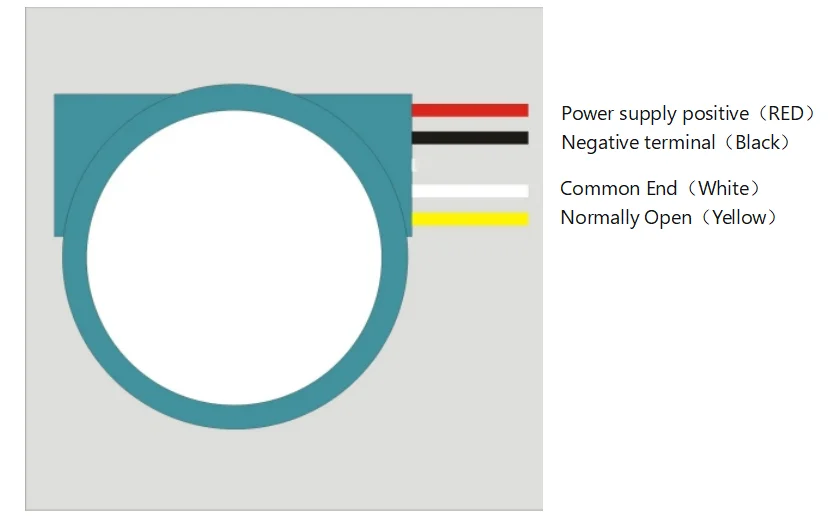

Diagrama de cableado

Instalación

• Primero fije el detector de cerdos a la tubería.

Seleccione el mecanismo de carga de tarjetas (abrazadera) de acuerdo con las especificaciones de la tubería y fije el mecanismo de carga de tarjetas en la posición requerida. Nota especial: para tuberías con una capa de aislamiento térmico, el mecanismo de detección debe fijarse a la pared de la tubería de metal durante la instalación (consulte el diagrama de instalación de la abrazadera) y el aislamiento térmico debe realizarse después de la instalación. (Uso especial temporal, también se puede instalar directamente sobre la capa aislante)

• Activación del modo monitor

Después de instalar y seleccionar la fuente de alimentación a través de la tapa del puente, el medidor comienza a funcionar, muestra la hora actual, ingresa al procedimiento de calibración, detecta automáticamente el umbral inicial y luego inicia el modo de monitoreo para ingresar al estado de monitoreo de cerdos (para Para garantizar un funcionamiento confiable, la función de detección se ejecuta una vez presionando el botón antes de cada monitoreo).

Precauciones de instalación y uso

1. Durante la instalación, evite golpear el escaparate con objetos pesados. No permita que materiales magnéticos se acerquen al sensor.
2. El cerdo a detectar debe tener adherido un imán. Si no tiene un imán, instale uno de los accesorios proporcionados. La ubicación de instalación debe evitar colisiones con la tubería y se puede instalar en la parte media o trasera del marco del cerdo. Si el espacio lo permite, se pueden apilar e instalar más imanes en el cerdo. (Se deben instalar al menos dos piezas para las que tengan 5mm de espesor.)
3. Al instalar el imán en el pig, asegúrese de que la superficie circular plana del imán esté paralela a la dirección de la base del sensor y al eje de la tubería (no es necesario considerar el ángulo exacto durante la operación real). Alternativamente, puede optar por que la superficie circular plana del imán sea perpendicular a la dirección de la base del sensor y al eje de la tubería. Para mejorar la inducción de la señal magnética, instale el imán con el polo S en el extremo frontal de la operación del cerdo y el polo N (el lado con el orificio de montaje) en el extremo trasero.
4. Para especificaciones de tuberías más grandes, se recomienda utilizar varios imanes. Por ejemplo, se pueden usar dos para una tubería 508 y se pueden unir tres para una tubería 813.
5. Según sea necesario, se puede utilizar una varilla de extensión entre el cabezal del medidor y el sensor para aumentar la altura de instalación del cabezal del medidor. La longitud de la varilla de extensión se puede seleccionar y diseñar según las necesidades reales.

Conclusión

La composición del producto del detector es un testimonio de su robustez y alta funcionalidad. Incorpora un mecanismo de visualización de transmisión remota a prueba de explosiones, un mecanismo de detección y un mecanismo de carga de tarjetas desmontable. Estos componentes trabajan en armonía para ofrecer un rendimiento confiable y eficiente. El mecanismo de visualización está equipado con una función de calentamiento y la capacidad de registrar el tiempo transcurrido y almacenar en la memoria hasta 99 veces. Esta capacidad de almacenamiento de datos es crucial para rastrear y analizar las operaciones de pigging a lo largo del tiempo, lo que permite a los operadores tomar decisiones informadas sobre el mantenimiento de las tuberías.

El mecanismo de detección central del detector de cerdos no intrusivo constituye un circuito de reluctancia direccional, un circuito amplificador balanceado, un circuito de filtro de paso bajo, un circuito de disparo, una CPU, un circuito de conmutación remota correspondiente, un circuito de visualización y un circuito de reinicio. . Este intrincado diseño permite que el detector rastree con precisión el movimiento del cerdo, incluso en los casos en que el cerdo tiene fuerza magnética.

En conclusión, el detector de cerdos no intrusivo representa un importante avance en la tecnología de detección de cerdos. Ofrece una solución integral a los desafíos de la limpieza y el mantenimiento de tuberías, entregando datos cruciales en un formato eficiente y fácil de usar. Su versatilidad, construcción robusta y facilidad de instalación lo convierten en una herramienta invaluable en la industria de tuberías moderna, prometiendo un futuro de mayor eficiencia operativa y seguridad.
