Introducción

En la industria del petróleo y el gas, mantener la integridad y la eficiencia de un sistema de tuberías es de suma importancia. Entre las diversas herramientas disponibles, el Foam Pipeline Pig destaca por su versatilidad y eficacia. Estas herramientas desempeñan un papel crucial en el mantenimiento rutinario de las tuberías, facilitando el libre flujo de materiales y evitando obstrucciones costosas. Más allá de la limpieza, los Foam Pipeline Pigs también desempeñan un papel importante en las operaciones de inspección, prueba y procesamiento por lotes dentro de las tuberías.

Método estándar para la limpieza de tuberías utilizando raspadores de espuma para tuberías

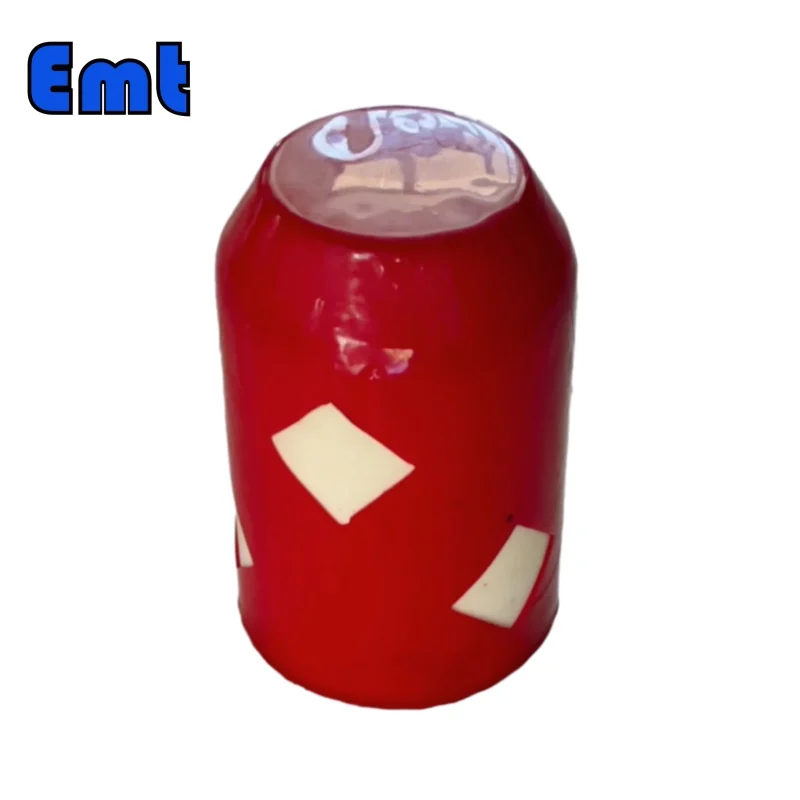

Antes de limpiar

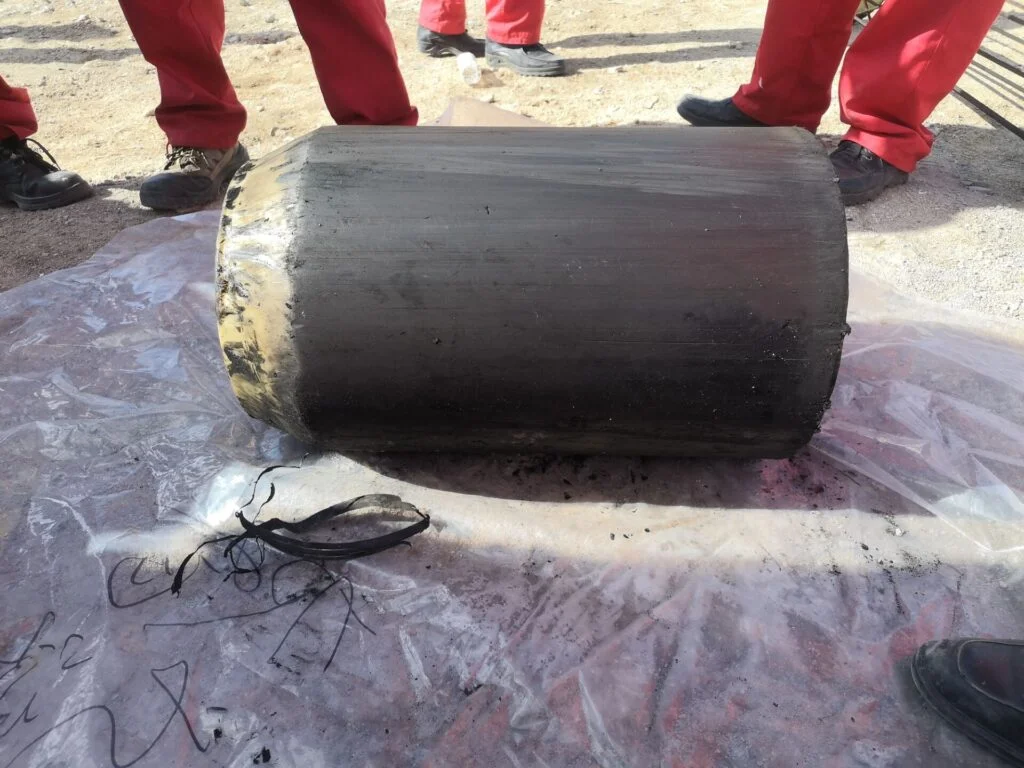

Despues de limpiar

1. Preparación de la operación:

Antes de iniciar el proceso de limpieza, es necesario considerar las dimensiones, condición interna, tipo de producto y caudal de la tubería. En función de estos factores, elija el tipo y la cantidad adecuados de cerdos de espuma. Para una limpieza eficaz, el diámetro del raspador debe ser entre un 5% y un 10% mayor que el diámetro interno de la tubería.

2. Inserción de Cerdos:

El cerdo de espuma se inserta en un lanzador de cerdos, que es un dispositivo conectado a una tubería que se utiliza para introducir cerdos en el sistema. Luego se emplea la presión de la tubería para empujar el raspador a lo largo de la tubería.

3. Mantenimiento de tuberías:

La presión del fluido o gas detrás del cerdo de espuma lo impulsa hacia adelante una vez que está dentro de la tubería. A medida que el cerdo viaja a través de la tubería, raspa las paredes interiores y elimina los depósitos. Dependiendo de la estrategia de limpieza, el flujo de cerdo o de producto transporta estos detritos hacia adelante.

4. Recepción de cerdos:

Al final de la tubería hay un receptor de raspadores, diseñado para capturar y retirar de manera segura los raspadores del sistema. Es necesario realizar exámenes periódicos al receptor para garantizar la llegada y salida segura del cerdo.

5. Evaluación postoperatoria:

Después de retirar el cerdo, examine los desechos recolectados durante el proceso de limpieza para determinar la naturaleza y cantidad de la acumulación. Este análisis puede ayudar a determinar la frecuencia de futuras operaciones de limpieza.

6. Desecho:

El raspador de espuma usado, junto con los restos sobrantes, deben eliminarse de acuerdo con las regulaciones locales y los protocolos de protección ambiental.

Diferentes tipos de cerdos de espuma para tuberías

1. Cerdo de espuma bidi higroscópico LCQZ-RTH: Elaborado a partir de poliuretano, este cerdo es conocido por su importante capacidad de absorción de agua y flexibilidad, capaz de remodelar hasta el 70% de su forma inicial. Es muy eficaz para tareas como deshidratación, desengrase y secado de tuberías.
2. LCQZ-RTN Cerdo de espuma desnudo: Este cerdo comparte similitudes con el cerdo de espuma higroscópico Bi-Di con su notable capacidad de absorción de agua y flexibilidad, lo que permite una deformación de hasta el 60 % de su tamaño original. Se utiliza ampliamente para deshidratar, desengrasar y secar sistemas de tuberías.
3. Cerdo de espuma Polly LCQZ-RTR: Este cerdo, con un núcleo de poliuretano y una superficie recubierta de elastómero de poliuretano, proporciona una excelente flexibilidad y resistencia al desgaste. Puede deformarse hasta un 50 % de su tamaño original y se utiliza principalmente para fregar, desincrustar y aislar fluidos en tuberías.
4. LCQZ-RTCB Cerdo de espuma Criss Cross con mesa de cepillo: Este raspador viene con un cepillo de alambre en espiral adjunto, lo que mejora su capacidad para eliminar incrustaciones difíciles de las tuberías. Puede remodelar hasta un 40 % de su tamaño original, ofreciendo efectos superiores de eliminación de óxido y descontaminación.
5. Cerdo de espuma entrecruzado LCQZ-RTCC: Sin cepillo pero similar al modelo anterior, este cerdo está recubierto con un elastómero de poliuretano en bloque prismático en su superficie. Posee una alta dureza superficial y un importante coeficiente de fricción, lo que lo hace adecuado para la limpieza de tuberías y la eliminación de impurezas.

Ventajas de los cerdos de espuma para tuberías

Los raspadores de espuma aportan una multitud de ventajas importantes para el mantenimiento y la limpieza de tuberías, lo que los convierte en una opción popular en diversas industrias. Una de sus principales fortalezas radica en su extraordinaria capacidad para eliminar desechos, depósitos y contaminantes del interior de las tuberías. Esto no sólo asegura un flujo óptimo sino que también evita obstrucciones, facilitando el funcionamiento ininterrumpido de los conductos.

Además, los cerdos de espuma son conocidos por su rentabilidad. Su durabilidad y la capacidad de usarse en numerosos ciclos de limpieza los convierten en una opción económica para aplicaciones a largo plazo. Desempeñan un papel crucial a la hora de mantener limpias las tuberías eliminando residuos y otras sustancias indeseables. Esto es particularmente importante en industrias como la de procesamiento de alimentos y la farmacéutica, donde la pureza del producto es primordial.

La naturaleza liviana y adaptable de los pigs de espuma les permite ser adecuados para una amplia gama de tamaños y configuraciones de tuberías. Esta flexibilidad facilita su uso en una amplia gama de tareas de mantenimiento de tuberías. Además, se pueden adaptar con diferentes densidades, recubrimientos y configuraciones para enfrentar diferentes desafíos de limpieza. Por último, los pigs de espuma son menos abrasivos que otros tipos de pigs, lo que minimiza el desgaste de las tuberías y el riesgo de daños durante el proceso de limpieza.

Cerdos de espuma para tuberías en el proceso de limpieza de tuberías

Los cerdos de espuma para tuberías desempeñan un papel crucial en el proceso de limpieza de tuberías. Se utilizan comúnmente para eliminar escombros, sedimentos y otros contaminantes que pueden acumularse en las tuberías con el tiempo. El flujo de producto o un medio propulsor, que podría ser un gas o un líquido, depende de cómo esté funcionando la tubería para impulsar el cerdo a través de la tubería. A medida que el cerdo viaja a través del conducto, friega las paredes internas, eliminando cualquier residuo acumulado. Luego, el cerdo se lleva estos desechos o los drena después de retirarlo.

Consideraciones ambientales y de seguridad

Los cerdos de espuma para tuberías ofrecen una multitud de beneficios, pero su uso también conlleva consideraciones de seguridad y medioambientales. Para evitar accidentes, los operadores deben asegurarse de que los cerdos se inserten y retiren correctamente. Además, es importante manipular adecuadamente los desechos que estos cerdos han desplazado para evitar la contaminación ambiental. Debido a la composición del material de los pigs de espuma, pueden dañarse o deteriorarse con el tiempo, dejando potencialmente fragmentos de espuma en la tubería si no se controlan adecuadamente.

Conclusión

Los cerdos de espuma para tuberías han demostrado ser herramientas indispensables en las industrias del petróleo, el gas y otras industrias que requieren sistemas de tuberías. Su versatilidad, rentabilidad y eficiencia para mantener la limpieza e integridad de las tuberías contribuyen significativamente al éxito operativo.

Su función esencial se extiende desde tareas de mantenimiento de rutina, como la eliminación de desechos y contaminantes, hasta operaciones más complejas como inspección, pruebas y procesamiento por lotes. La adaptabilidad de los raspadores de espuma, junto con sus diferentes tipos y configuraciones, les permite enfrentar una amplia gama de desafíos de limpieza, lo que demuestra su papel crucial en la preservación de la salud de un sistema de tuberías.

Sin embargo, su uso no está exento de desafíos. Las consideraciones ambientales y de seguridad requieren un manejo y eliminación cuidadosos de los raspadores de espuma y los desechos que desprenden. La composición de sus materiales también exige un monitoreo regular para evitar la contaminación de las tuberías por fragmentos de espuma degradantes.

En conclusión, el uso y manejo adecuados de los raspadores de espuma para tuberías son vitales para mantener el rendimiento óptimo de las tuberías. Sus beneficios superan con creces sus desafíos, lo que los convierte en un activo invaluable en industrias que dependen de los sistemas de tuberías. A medida que avanza la tecnología, sin duda se seguirán realizando mejoras e innovaciones para mejorar la eficacia y seguridad de los Foam Pipeline Pigs.
