Descripción

Señales de cerdo

Un señalizador de cerdo ajustable es un tipo de equipo utilizado en la industria del petróleo y el gas. Su finalidad es detectar el movimiento de los cerdos de limpieza. Cuando los cerdos de limpieza pasan por el lugar, el Pig Signaler responderá para mostrar el paso de los cerdos de limpieza. Los diferentes señalizadores de cerdos utilizan diferentes técnicas para indicar el paso de los cerdos de limpieza. Los Pig Signaler con banderas, por ejemplo, muestran el paso en la dirección de la bandera. Ilustran el paso de la señal cuando se combinan con señales eléctricas. Visualización de la fecha y la hora El pasaje se muestra en la pantalla utilizando Pig Signaler.

Introducción

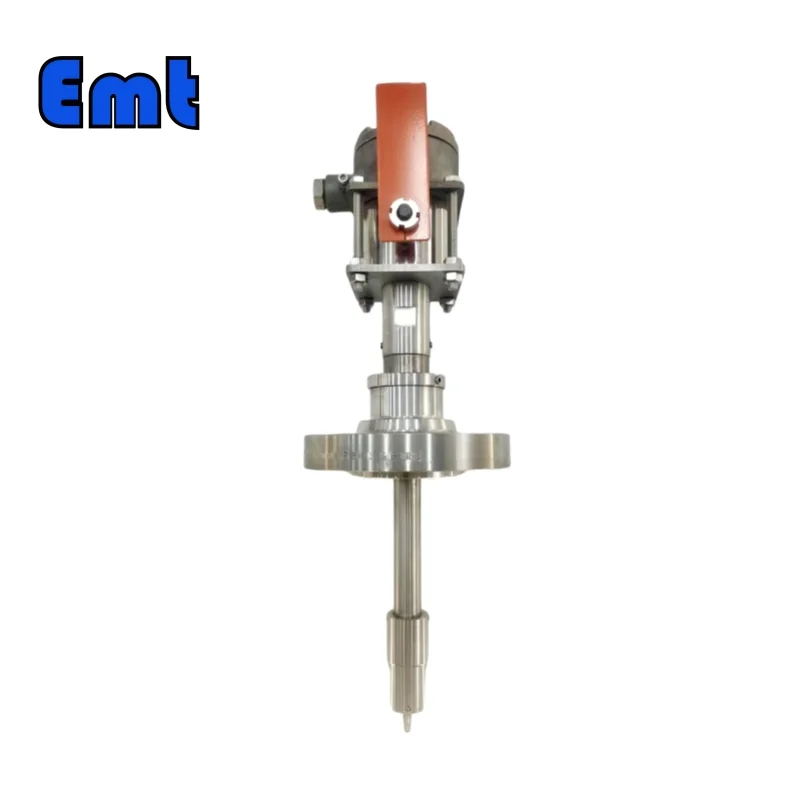

El señalizador de cerdo ajustable en esta imagen es de tipo intrusivo. Una brida lo conecta a la tubería. Su profundidad de inserción en la tubería se puede cambiar en 20 mm. El Pig Signaler en esta imagen es una bandera de reinicio manual con señales eléctricas. Este tiene un disparador bidireccional. También está disponible un disparador unidireccional. Esto se puede adaptar a las necesidades del cliente.

Dentro de la tubería, se monta un Pig Signaler invasivo para interactuar físicamente con el cerdo mientras viaja. Cuando el Pig Signaler entra en contacto con el Pig, los interruptores mecánicos, imanes o señales envían la señal. Los señalizadores Pig intrusivos pueden requerir la instalación de un accesorio especial en la tubería para permitir su inserción y extracción.

Ventajas del señalizador de cerdo ajustable

• En primer lugar, este Pig Signaler está integrado con un sistema de señalización eléctrica. Esta característica elimina la necesidad de una inspección minuciosa para confirmar el paso del cerdo. La señal se puede recibir de forma remota, lo que proporciona una manera conveniente de recopilar información sobre el progreso de la limpieza de los cerdos sin necesidad de estar cerca del Pig Signaler.
• En segundo lugar, la profundidad de inserción del Pig Signaler se puede ajustar en 20 mm. Este rango ajustable permite una inserción más precisa en la tubería, atendiendo a diversas configuraciones de tubería y garantizando un funcionamiento eficaz.
• En tercer lugar, el Pig Signaler utiliza una conexión de brida en lugar de una conexión soldada. A diferencia de los Pig Signalers soldados, donde el material de la base debe coincidir con el material de la tubería, la conexión de brida no requiere congruencia de material. La única necesidad es la compatibilidad de tamaño, lo que facilita la fijación a la tubería y amplía su aplicabilidad.
• Por último, este Pig Signaler es bidireccional. Esto significa que puede transmitir eficazmente el paso del raspador independientemente de si el raspador se mueve en la dirección de lanzamiento o en la dirección inversa. Esta característica garantiza una señalización consistente y confiable, mejorando la eficiencia y confiabilidad de las operaciones de limpieza de tuberías.

Características y parámetros básicos

• Tipo: Intrusivo
• Tipo de conexión: Conexión de brida
• Indicator feature: Manual reset flag combined with electrical signals (Manual reset flag and Date and time display combined with electrical signals can also be made)
• Installing type: 2” Flange. As per ASME B16.5 (Class 150–2500),
• Plug body length: 200mm/Meet the actual needs
• Insert depth adjustment: 20mm
• Operating temperature: -20~120℃/Meet customer requirements
• NACE MR 0175: Sí
• Protección de ingreso: IP66
• Clase a prueba de explosiones: Exd II BT4
• Quitar bajo presión: No
• Trigger type: Bi-directional (Uni-directional trigger can also be made)
• Internal part material: PTFE-coated A105N is standard configuration (304SS/316LSS/DSS/INCONEL/As per MR can meet customer needs)
• Junction box material: aluminum alloy/316SS
• Switch type: DPDT/2*SPDT
• Switch rating: DC24V 3A/DC24V 5A

Functions

Por lo general, se montan en la tubería para determinar si el cerdo pasa o no. A menudo se coloca al principio o al final de la tubería. Cuando pasa un cerdo, el señalizador transmite una señal a la sala de control indicando que el cerdo ha pasado. Al mismo tiempo, ofrece información sobre el paradero del cerdo limpiador. Su información es fundamental para que los operadores de oleoductos controlen el estado del oleoducto. Los operadores pueden notar problemas como corrosión, grietas u otros daños en la situación de paso del raspador de limpieza, que pueden requerir mantenimiento o reparación. Se requiere inspección y mantenimiento de tuberías de forma regular utilizando cerdos y estos productos. Porque puede contribuir a la transferencia segura y eficiente de petróleo y gas.

Principios de funcionamiento del señalizador porcino ajustable

El Pig Signaler está equipado con un disparador bidireccional ubicado en su base, diseñado para insertarse cerca de la pared de la tubería. A medida que el raspador de limpieza atraviesa la tubería, interactúa con este gatillo, lo que hace que el percutor se active y posteriormente tire de la biela alojada dentro del casquillo de sellado. Como resultado de esta acción, el eje de la bandera, bajo la influencia del resorte de torsión, sufre una rotación de 90 grados. Este movimiento hace que la bandera pase de una orientación horizontal a una posición vertical. La ubicación de la bandera sirve entonces como indicador visible, lo que permite al personal determinar con precisión la posición del cerdo dentro de la tubería. Para restablecer la bandera después de que el cerdo haya pasado, simplemente hay que girarla en sentido antihorario. Este diseño permite un funcionamiento continuo y fluido del Pig Signaler, lo que facilita procesos eficientes de limpieza de tuberías.

Precauciones de operación

Los operadores determinan el paso de un raspador de limpieza a través de la dirección horizontal o vertical de la bandera. Lo que se debe recordar es que la bandera debe restablecerse manualmente a la condición de no activación antes de su uso. El operador debe presionar la bandera hacia abajo hasta que quede horizontal. Cuando el cerdo aprieta el gatillo, la bandera oscila más de 45 grados. Luego, la bandera cambia de una orientación horizontal a una vertical. Esto muestra que un cerdo ha viajado a través de esta sección de la tubería.

¿Señalizador de cerdo intrusivo o no intrusivo?

La selección de cualquiera de las dos señales del raspador está influenciada por una serie de parámetros, incluido el tipo de raspador utilizado, el tamaño y material de la tubería y las condiciones de operación. Los tipos de cerdos no invasivos son menos difíciles de instalar y mantener, pero pueden no ser tan precisos o confiables como los tipos de cerdos invasivos. Los cerdos intrusivos, por otro lado, pueden permitir una detección más precisa y consistente. Sin embargo, requieren procesos de instalación más complicados.

Un dispositivo colocado en una tubería es intrusivo. Un señalizador de cerdo no intrusivo es un dispositivo que se utiliza fuera de la tubería. La mayoría de las veces, los pigs intrusivos están unidos mecánicamente a las tuberías. Sin embargo, esto requiere una conexión de brida o un orificio para el tubo. Cuando no se cumplen los criterios de conexión de brida o la abertura es inaccesible, se emplea un señalizador de cerdo no intrusivo. Uno que no sea invasivo se puede colocar en cualquier lugar de las tuberías. La instalación es menos difícil que con los señalizadores porcinos invasivos.

Conclusión

En conclusión, el Señalizador Pig Ajustable sirve como una pieza esencial del equipo para garantizar la eficiencia, la seguridad y la longevidad de las operaciones de los oleoductos, particularmente dentro de la industria del petróleo y el gas. Su capacidad para proporcionar información precisa en tiempo real sobre el paso de los cerdos de limpieza ofrece una ventaja significativa para mantener la salud de estas infraestructuras vitales.

Las diversas características innovadoras del Pig Signaler, incluida su profundidad de inserción ajustable, su gatillo bidireccional y su conexión de brida, mejoran su versatilidad y efectividad en una variedad de configuraciones de tuberías. La integración de un sistema de señalización eléctrica también garantiza el monitoreo remoto, lo que reduce la necesidad de una inspección minuciosa y aumenta la comodidad operativa.

La elección de un Pig Signaler intrusivo o no intrusivo dependerá de sus necesidades y circunstancias específicas, incluido el tamaño de la tubería, el material y las condiciones operativas. Independientemente de su elección, la inspección y el mantenimiento periódicos de las tuberías utilizando pigs y Pig Signalers son cruciales para garantizar la transferencia segura y eficiente de petróleo y gas.

Para obtener más información sobre el Señalizador de Cerdo Ajustable o cualquier otra consulta, no dude en contactarnos. Nuestro equipo experimentado está siempre disponible para brindar asesoramiento y asistencia profesional adaptados a sus necesidades específicas. La salud y la eficiencia de su tubería son nuestras principales prioridades.
