Introducción de Pipeline Pig

El transporte por tuberías es crucial en la producción industrial y en los sectores civiles, ya que proporciona un método eficiente y rentable para transportar fluidos como agua, petróleo y gas a largas distancias. Sin embargo, con el tiempo, la suciedad y los desechos pueden acumularse en las paredes internas de la tubería, lo que resulta en una reducción de la eficiencia de la transmisión, un mayor consumo de energía y posibles daños a los materiales de la tubería. Para abordar estos problemas y mantener el funcionamiento óptimo de las tuberías, los cerdos bidireccionales para tuberías han surgido como soluciones versátiles y efectivas.

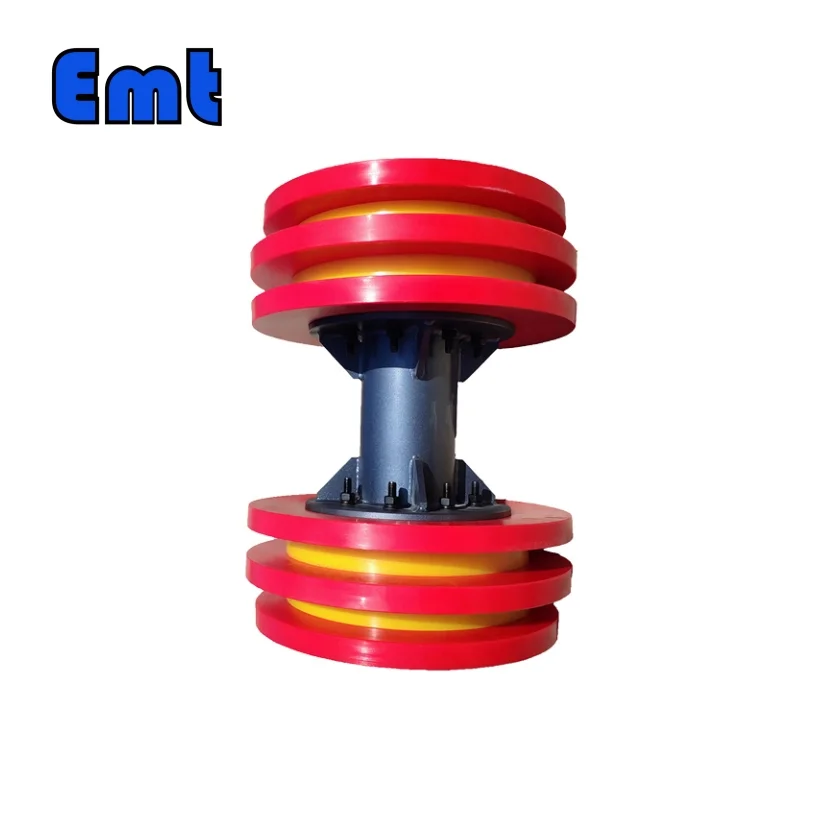

¿Qué es un Tubería bidireccional ¿Cerdo?

Un raspador de tuberías bidireccional es un dispositivo especializado que se utiliza para limpiar y mantener tuberías. Su diseño es similar al de una copa pig, con una estructura en forma de disco con un diámetro ligeramente menor que el diámetro interior de la tubería. La placa de sellado del raspador de tubería bidireccional está diseñada para tener un cierto grado de interferencia con el diámetro interno de la tubería. Esto permite que el raspador realice un movimiento bidireccional, lo que lo hace particularmente efectivo para limpiar residuos de tuberías.

Una de las principales ventajas de utilizar un raspador de tubería bidireccional es su capacidad para realizar operaciones de retrosoplado, lo que puede ayudar a eliminar obstrucciones en la tubería. Esto lo convierte en una opción ideal para usar antes de que la tubería se ponga en funcionamiento, ya que puede ayudar a prevenir posibles problemas y garantizar que la tubería funcione de manera eficiente desde el principio.

Características y ventajas de Tubería bidireccional Cerdo

Los raspadores de tuberías bidireccionales se utilizan ampliamente en la industria de tuberías para limpiar, mantener e inspeccionar tuberías. Ofrecen varias características y ventajas que las convierten en herramientas esenciales para los operadores de tuberías. Estas son algunas de las características y beneficios clave del uso de raspadores de tuberías bidireccionales:

Caracteristicas de Tubería bidireccional Cerdo

Diseño en forma de disco: Los raspadores de tuberías bidireccionales tienen una estructura en forma de disco, lo que les permite navegar fácilmente por la tubería y limpiar eficazmente los desechos y la suciedad.

Diámetro ligeramente menor: El diámetro de la placa guía en los raspadores de tubería bidireccionales es ligeramente más pequeño que el diámetro interno de la tubería, lo que facilita que el raspador se mueva a través de la tubería mientras mantiene un sello hermético.

Interferencia de la placa de sellado: La placa de sellado de un raspador de tubería bidireccional está diseñada para tener un cierto grado de interferencia con el diámetro interno de la tubería, lo que garantiza un ajuste perfecto y una limpieza efectiva.

Movimiento bidireccional: Los raspadores de tubería bidireccionales están diseñados para moverse en ambas direcciones dentro de la tubería, lo que les permite usarse para operaciones de limpieza que requieren movimiento de ida y vuelta.

Compatibilidad de materiales: Los pigs bidireccionales para tuberías se pueden fabricar con diversos materiales, como poliuretano o espuma, para adaptarse a diferentes entornos de tuberías y requisitos de limpieza.

Ventajas del cerdo de tubería bidireccional

Limpieza efectiva: Los raspadores de tuberías bidireccionales ofrecen capacidades de limpieza excepcionales, eliminando residuos, suciedad y otros contaminantes de las paredes internas de las tuberías con facilidad.

Operación de retrosoplado: El movimiento bidireccional de los raspadores de tuberías bidireccionales permite su uso para operaciones de retrosoplado, lo que puede ayudar a eliminar obstrucciones y garantizar que la tubería esté limpia antes de ponerla en funcionamiento.

Versatilidad: Los raspadores de tuberías bidireccionales se pueden utilizar en varios tipos de tuberías, incluidas aquellas que transportan agua, petróleo, gas y otros fluidos, lo que los convierte en una herramienta versátil para el mantenimiento de tuberías.

Tiempo de inactividad reducido: Al limpiar eficazmente las tuberías y eliminar obstrucciones, los raspadores de tuberías bidireccionales ayudan a minimizar el tiempo de inactividad, lo que garantiza que el sistema de tuberías funcione de manera eficiente y sin interrupciones.

Económico: En comparación con otros métodos de limpieza, como la limpieza química o la limpieza ultrasónica, los raspadores de tuberías bidireccionales ofrecen una solución más rentable para el mantenimiento y la limpieza de tuberías.

Mantenimiento preventivo: El uso regular de raspadores bidireccionales para tuberías puede ayudar a prevenir la acumulación de suciedad y desechos, reduciendo la probabilidad de bloqueos, corrosión y daños en las tuberías y, en última instancia, extendiendo la vida útil del sistema de tuberías.

Seguridad: Al mantener las tuberías limpias y prevenir problemas potenciales como bloqueos y rupturas, los raspadores de tuberías bidireccionales contribuyen a la seguridad general de las operaciones de las tuberías.

¿Por qué utilizar un cerdo de tubería bidireccional?

Las tuberías son susceptibles a diversas formas de suciedad y desechos, como incrustaciones, incrustaciones de aceite, cera y carbón de coque, que pueden acumularse en sus paredes internas durante el uso a largo plazo. Estos depósitos pueden aumentar la resistencia a los fluidos, lo que resulta en una reducción de la eficiencia de la transmisión, un mayor consumo de energía y posibles daños a los materiales de las tuberías. En algunos casos, los bloqueos de las tuberías pueden incluso provocar rupturas, fugas de fluidos y suspensiones de producción, lo que genera importantes preocupaciones económicas y de seguridad.

La limpieza periódica de las tuberías es esencial para prevenir estos problemas y garantizar el funcionamiento eficiente y seguro de las tuberías. Si bien existen varios métodos disponibles para limpiar tuberías, como limpieza química, limpieza ultrasónica y limpieza con chorro de agua, el uso de un limpiador de tuberías bidireccional es una opción simple, rentable y eficiente, especialmente en las primeras etapas, cuando se acumulan suciedad y desechos. Todavía relativamente ligero.

Componentes clave de cerdo Equipo

El equipo de raspado juega un papel vital en la construcción y operación de tuberías. Sus funciones principales incluyen:

1. Mejorar la eficiencia de las tuberías mediante pigging regular
2. Medición e inspección de deformaciones circunferenciales de tuberías, como deformaciones por protuberancias.
3. Inspeccionar daños al metal de la tubería desde el interior, como corrosión.
4. Eliminación de acumulaciones de líquido e impurezas de tuberías nuevas después de realizar pruebas de estanqueidad.

El diseño y la instalación de equipos de limpieza por limpieza deben cumplir requisitos operativos específicos, como el tamaño y las necesidades estructurales de los detectores de limpieza por limpieza. Seguir las especificaciones de diseño relevantes es esencial para garantizar la adaptabilidad y seguridad del equipo de limpieza por raspado.

Análisis de Riesgos y Contramedidas en Gasoducto Natural Operaciones de limpieza

Las operaciones de limpieza por raspado son necesarias para limpiar escombros, acumulación de líquidos e incrustaciones en tuberías de gas natural de largo recorrido. Esto ayuda a mejorar la eficiencia del transporte de la tubería, reducir la pérdida por fricción y la corrosión de la pared interna y extender la vida útil de la tubería. Sin embargo, las operaciones de pigging conllevan ciertos riesgos, particularmente en los gasoductos de gas natural, que transportan materiales inflamables y explosivos y operan a alta presión.

Algunos de los riesgos comunes asociados con las operaciones de limpieza por limpieza incluyen:

Cerdo atascado

Los raspadores de tuberías pueden atascarse debido a la deformación de la tubería, restricciones del radio del codo, exceso de agua y suciedad en la tubería o grandes obstáculos que bloquean el movimiento del raspador. Cuando un cerdo se atasca, la contrapresión aumenta, la presión frontal disminuye y el flujo de la tubería cae, lo que potencialmente conduce a un bloqueo completo de la tubería. Las contramedidas incluyen aumentar la diferencia de presión de empuje, ya sea aumentando la presión aguas arriba o reduciendo la presión aguas abajo, y descargar gas detrás del raspador para empujarlo hacia atrás. Si estos métodos fallan, es posible que sea necesario vaciar el segmento de la tubería, cortarlo y retirar el raspador.

Canalización de cerdos

La canalización del cerdo ocurre cuando el tiempo de carrera del cerdo excede el doble de su tiempo de carrera teórico bajo diferencias de presión normales, o cuando la distancia de carrera calculada es mucho mayor que la distancia real. La canalización puede causar desgaste de los cerdos, fugas de aire, raspaduras, roturas o adherencias de los cerdos en la T. Las contramedidas incluyen aumentar la ingesta de gas detrás del cerdo, reducir la presión del gas natural frente al cerdo y aumentar la diferencia de presión para encender el cerdo. Si el raspador no vuelve a correr después de 24 horas, se puede enviar un raspador de espuma de poliuretano más grande con interferencia para lanzar el raspador detenido, y es posible que se necesiten análisis adicionales para determinar la causa y la acción adecuada.

Conclusión

Los raspadores de tuberías bidireccionales ofrecen una solución simple, rentable y eficiente para la limpieza y el mantenimiento de tuberías. Al abordar la acumulación de suciedad y escombros y minimizar el daño potencial a los materiales de las tuberías, los cerdos bidireccionales para tuberías contribuyen a mejorar la eficiencia de la transmisión, reducir el consumo de energía y extender la vida útil de las tuberías. A medida que la demanda de transporte eficiente por tuberías continúa creciendo, es esencial que los operadores inviertan en limpieza y mantenimiento regulares utilizando herramientas efectivas como cerdos bidireccionales para tuberías. Al comprender los riesgos asociados con las operaciones de pigging e implementar contramedidas adecuadas, los operadores de oleoductos pueden garantizar el funcionamiento seguro y eficiente de sus sistemas, beneficiando en última instancia a la economía, el medio ambiente y la seguridad de quienes dependen de ellos.

En conclusión, los pigs bidireccionales para tuberías ofrecen varias características y ventajas que los convierten en una herramienta esencial para la limpieza, el mantenimiento y la inspección de tuberías. Al invertir en cerdos bidireccionales para tuberías, los operadores pueden garantizar el funcionamiento eficiente y seguro de sus sistemas de tuberías, lo que en última instancia beneficia a la economía, el medio ambiente y la seguridad de quienes dependen de ellos.
