مقدمة

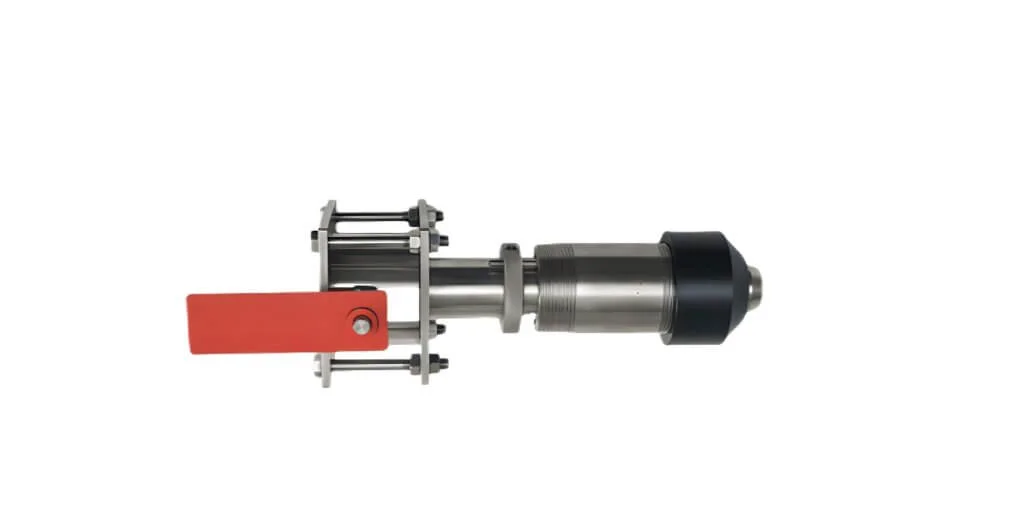

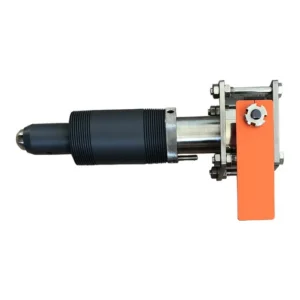

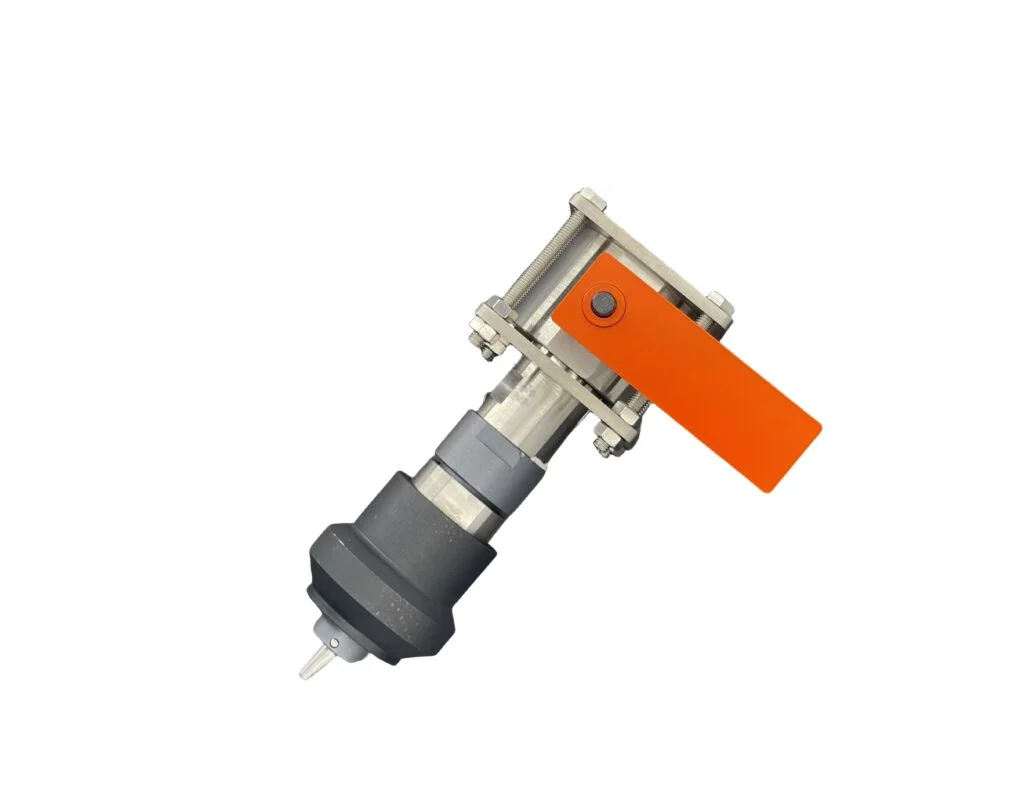

جهاز إشارة الخنازير لهندسة خطوط الأنابيب هو جهاز غير كهربائي ومقاوم للانفجار مصمم لمراقبة خطوط الأنابيب بكفاءة، مما يوفر عمق فحص قابل للتعديل وإشارة موثوقة لمرور الخنازير. إن سهولة تركيبها وفحصها وصيانتها تجعلها أداة متعددة الاستخدامات لمختلف سماكات خطوط الأنابيب.

خصائص جهاز الإشارة الخنزيري لهندسة خطوط الأنابيب

1. A وB مقاومان للانفجار بشكل جوهري (هما غير كهربائيين وبالتالي ليسا "أجهزة كهربائية مقاومة للانفجار آمنة بشكل جوهري"). لا يحتوي جهاز إشارة خنزير خط الأنابيب هذا على مكونات كهربائية، ولا يوجد احتكاك أو تصادم بين المعادن.
2. يتكيف مع مجموعة واسعة من سمك جدار الأنابيب. تم تصميم عمق فحص دبوس إشارة خنزير خط الأنابيب هذا ليكون قابلاً للتعديل، مع نطاق يتراوح من 0 إلى 10 مم، ويمكن تعديله بمقدار 1 مم/خطوة (نصف دورة).

المواصفات الفنية الرئيسية لجهاز الإشارة الخنزيري لهندسة خطوط الأنابيب

1. ضغط العمل: 0-5 ميجا باسكال و0-16 ميجا باسكال (أو مصمم وفقًا لمتطلبات المستخدم)؛
2. درجة حرارة بيئة التشغيل: -20 إلى 120 درجة مئوية؛ (قد تختلف القيمة المركبة بالنسبة لوسائط معينة)
3. المادة الأساسية: Q235A أو 20# (التكوين القياسي)

تركيب وفحص جهاز الإشارة الخنزيري الخاص بهندسة خطوط الأنابيب

أولا، تحديد طول تمديد الدبوس. اضبط طول تمديد الدبوس عن طريق تدوير الحركة وفقًا لسمك جدار خط الأنابيب. بعد التثبيت، يجب أن يكون الموضع المكاني لمحور الدبوس بين 0-3 مم فوق الجدار الداخلي لخط الأنابيب. قم بتسجيل الموضع النسبي b (المسافة من أعلى مقعد عرض الحركة إلى أعلى القاعدة).

ثم أكمل عملية اللحام والتركيب في أربع خطوات.

1. أدخل إشارة الخنزير مع طول التمديد المعدل في فتحة خط الأنابيب. قم بتدوير الحركة بحيث يكون الخط المستقيم الذي يشكله الفم المسطح للحركة موازيًا لاتجاه خط الأنابيب. لحام نقطة في وصلة اللحام لتحديد المواقع. عندما لا تتمكن الدرجة الموجودة على القاعدة من إكمال تحديد موضع عمق الإدخال بنفسها، يلزم تحديد الموضع يدويًا أثناء اللحام.
2. قم بفك الحركة من القاعدة ووضعها في علبة تغليف نظيفة.
3. وفقًا لمتطلبات اللحام (انظر القسم 7، متطلبات اللحام)، قم بلحام القاعدة بخط الأنابيب بشكل آمن.
4. بعد أن تبرد القاعدة، ضع زيت تشحيم على سطح مانع التسرب للحركة والقاعدة، ثم أعد تجميع الحركة على القاعدة. يجب أن تتوافق قيمة b بشكل أساسي مع الأبعاد المسجلة بالفعل، ويكون الخط المستقيم الذي يشكله الفم المسطح موازيًا لاتجاه خط الأنابيب. ثم قم بإحكام ربط صامولة القفل لإغلاقها من الخارج ومنع الحركة من الدوران.

فحص الحساسية وضبطها للنوع أ

إن الأسطوانة المصنوعة من الفولاذ المقاوم للصدأ المثبتة على غلاف الختم قابلة للإزالة. وتتمثل مهمتها في حماية وتقييد موضع علم المؤشر. بعد تثبيت مؤشر الخنزير، إذا كنت بحاجة إلى فحص ما إذا كان الجهاز حساسًا وموثوقًا، فيمكنك إزالة أسطوانة الفولاذ المقاوم للصدأ ومحاكاة الحركة الهبوطية لقضيب التوصيل.

أثناء عملية فك الأسطوانة المصنوعة من الفولاذ المقاوم للصدأ، سيظهر غطاء العلم. وفقًا للتصميم، فإن الحد الأقصى للإزاحة التي يمكن أن يسببها الدبوس لقضيب التوصيل هو 13 مم (عندما يتم تشغيل الدبوس لإنتاج انحراف قدره 90 درجة). المسافة التي تتحركها الأسطوانة المصنوعة من الفولاذ المقاوم للصدأ عندما ينبثق غطاء العلم هي الإزاحة المطلوبة لقضيب التوصيل.

يمكنك زيادة حساسية مؤشر الخنزير عن طريق تدوير الأسطوانة المصنوعة من الفولاذ المقاوم للصدأ عكس اتجاه عقارب الساعة. ومع ذلك، احرص على عدم زيادة الحساسية إلى النقطة التي لا يلزم فيها سوى إزاحة قضيب التوصيل بمقدار 3 مم (سينبثق غطاء العلم بعد تدوير الأسطوانة المصنوعة من الفولاذ المقاوم للصدأ بعكس اتجاه عقارب الساعة دورتين).

قبل استخدام مؤشر الخنزير أسفل نقطة التجمد، تأكد من عدم تجميد غطاء العلم الخاص بالأداة على أسطوانة الفولاذ المقاوم للصدأ. للقيام بذلك، قم بتدوير أسطوانة الفولاذ المقاوم للصدأ عكس اتجاه عقارب الساعة. إذا كان من الممكن أن يظهر غطاء العلم الخاص بالجهاز، فهذا يعني أن الجهاز يعمل بشكل صحيح. إذا لم يتمكن من الظهور، فهذا يشير إلى أن غطاء العلم عالق. يجب عليك فصله، ومسح الأسطح الملامسة حتى تجف، ثم إعادته إلى موضعه الأصلي.

تعديل اتجاه العرض للنوعين B وC

بعد الانتهاء من خطوات التثبيت، إذا كنت بحاجة إلى ضبط اتجاه الشاشة، فستحتاج إلى فك الصواميل الأربعة قليلاً تحت طريقة العرض الأوركيد. قم بتدوير القرص في اتجاه عقارب الساعة، وبعد الوصول إلى الوضع المناسب، قم بربط الصواميل الأربعة التي تم فكها.

مبدأ العمل

تحتوي نهاية الحركة المثبتة على القاعدة على دبوس زناد ثنائي الاتجاه، يمتد إلى داخل خط الأنابيب بالقرب من جدار الأنبوب. عندما يمر أنبوب خط الأنابيب، يتم تشغيل الدبوس، مما يؤدي إلى سحب قضيب الوصلة وتسبب في ظهور غطاء مؤشر العلم. بمجرد ظهور غطاء مؤشر العلم، فإنه يحافظ على حالة الانبثاق حتى تتم إعادة ضبطه يدويًا، مما يشير إلى مرور خنزير خط الأنابيب.

بعد مرور خنزير خط الأنابيب، سيتم إعادة ضبط الدبوس تلقائيًا. عند هذه النقطة، يمكن أن يؤدي الضغط بقوة على غطاء مؤشر العلم إلى إعادة ضبطه، ووضعه في وضع الاستعداد. إذا لم يؤدي الضغط على غطاء مؤشر العلم إلى إعادة ضبطه، فهذا يشير إلى أن خنزير خط الأنابيب موجود في هذا الموقع، ولم تتم إعادة ضبط الدبوس.

صيانة

يتم استخدام حلقة الختم غير المعدنية بين القاعدة وحركة مؤشر علم القاعدة الملحومة لإغلاق وسط خط الأنابيب. بعد تثبيت واحد، سيتطابق سطح الختم الخاص به تلقائيًا مع أبعاد سطح الختم للحركة والقاعدة. عندما يكون من الضروري تفكيك الحركة للإصلاح أو الاستبدال خارج الموقع، استخدم رافعة صغيرة مثل مفك البراغي ذو الشفرة المسطحة. أدخل الشفرة المسطحة في أخدود الحلقة في الجزء العلوي من حلقة الختم وقم بإزالة حلقة الختم غير المعدنية بعناية. قم بتسميته (بما في ذلك موضع الماكينة والوقت) للتخزين. استخدمه مرة أخرى عندما تعود الحركة الأصلية. عند تثبيت حركة جديدة على القاعدة الأصلية، يجب استخدام حلقة ختم جديدة.

بمجرد استخدام حلقة إغلاق جديدة، لا يمكن إعادة استخدامها إلا عندما تتبعها دائمًا الحركة التي استخدمتها. بمعنى آخر، يمكن تركيب حلقة إغلاق مستعملة مع الحركة المستخدمة على قواعد أخرى متوافقة.

عند حدوث تسرب في حلقة الختم، تحقق أولاً مما إذا كان صامولة القفل مشدودة أم لا. إذا تم تشديده، فمن المحتمل جدًا أن سطح الختم لم يكن نظيفًا أثناء التثبيت، مما أدى إلى إحكام الختم. يتطلب هذا الموقف إعادة التثبيت بعد توقف خط الأنابيب وانخفاض الضغط. يعتمد ما إذا كانت هناك حاجة إلى حلقة ختم جديدة على الموقف أثناء إعادة التثبيت.

إذا كان جهاز إشارة الخنازير لهندسة خطوط الأنابيب ملوثًا بمواد لزجة، فقم أولاً بإزالة أسطوانة الفولاذ المقاوم للصدأ، ثم قم بتفكيك جميع مكونات أسطوانة الفولاذ المقاوم للصدأ للتنظيف.
