Quick Opening Closure is a mechanical device used in the circular opening of a pressure pipeline or pressure vessel. It can realize fast opening and closing.

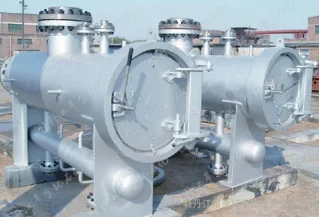

It is one of the indispensable pieces of equipment in the construction of long-distance pipeline stations. It can also be used in various industries, such as petroleum, the chemical industry, building materials, and rubber.

The Quick Opening Blind has several typical structures. Such as tooth insert type, clamp type, lock ring type, and latch type. Clamp-type Quick Opening Blinds are widely used because of their high adaptation pressure and convenient use. In the early pipeline construction in our country, most of the use of two-piece clamp-type quick-opening blinds. Because of the complex structure and large volume of the two-lobe clamp quick-opening blind plate, it disappeared.

الهيكل ومبدأ العمل للوحة العمياء ذات الفتح السريع من نوع المشبك ثلاثي الفصوص

بناء

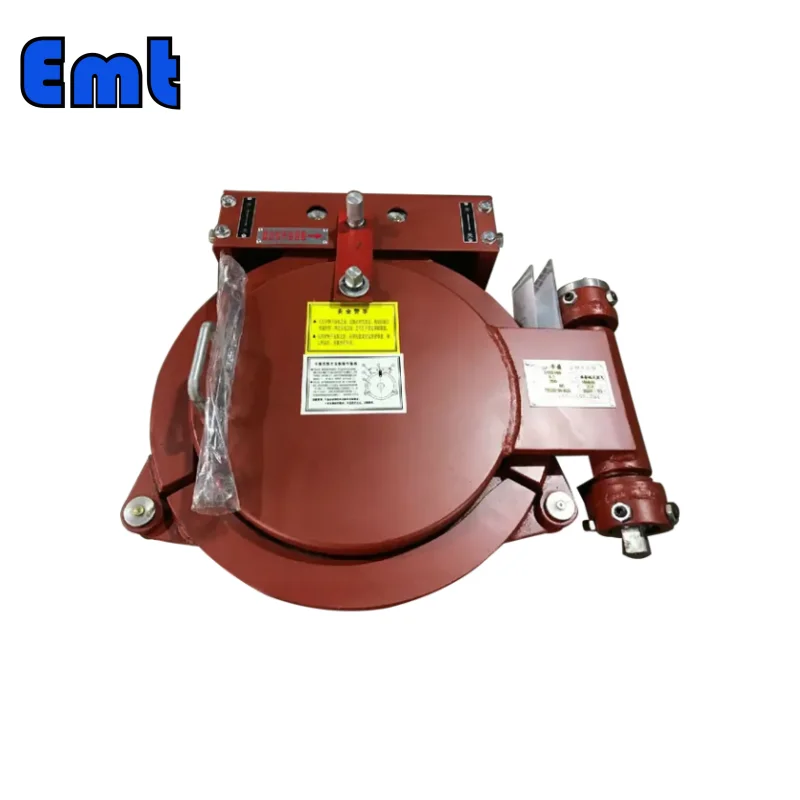

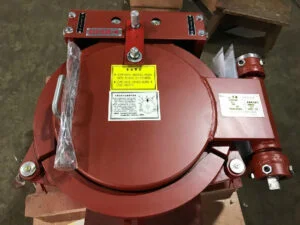

The structure of a three-lobe clamp-type quick-opening blind

يشتمل على غطاء رأس، ومشبك، وشفة، وجهاز قفل أمان، وآلية فتح سريع، وذراع دوار، وحلقة إغلاق.

غطاء الرأس، المشبك، والشفة هي عناصر الضغط الرئيسية. According to the nominal pressure of the three-lobe clamp type Quick Opening Blind Plate, the head cover, clamp, and flange blank include 11-grade forgings through mechanical processing.

The quick-opening mechanism includes left and right rotary trapezoid lead screws. And a pair of left and right rotary trapezoid nuts and connecting parts.

The quick-opening mechanism drives the nut connected to the clamp. Through positive and reverse rotation of the screw rod, the clamp does the radial movement to realize opening and closing.

والقفل. يعتمد جهاز تشابك الأمان هيكل الضغط الذاتي.

والتي يمكن أن تضمن عدم فتح المعدات تحت الضغط. ومنع آلية الفتح والإغلاق من الفشل بسبب المسمار السائب أثناء التشغيل.

مبدأ العمل

When closing, move the switch handle on the head cover, and tighten the end face of the head cover. And the end face of the flange, rotate the lead screw of the quick-opening mechanism in the forward direction. The clamp moves in the radial direction and tights the head cover. And flange through the inclined surface, press the sealing ring, and play a sealing role.

عند الفتح، قم أولاً بفك مسمار جهاز قفل الأمان، وقم بإزالة الضغط الموجود في الحاوية. ثم قم بتدوير برغي آلية الفتح السريع للخلف، حيث يقوم المشبك بحركة شعاعية للخارج. وعندما يمكن فتح غطاء الرأس، حرك مقبض المفتاح الموجود على غطاء الرأس لفتحه.

هيكل معقول وعملية مريحة

The opening of the three-lobe clamp type Quick Opening Blind plate is smaller than that of the two-lobe clamp type quick opening blind plate, only 1/3 or 1/4 of the two-lobe clamp type Quick Opening Blind plate, and the swivel arm size is greatly reduced.

There are two sets of quick-opening mechanisms for two-lobe clamp-type Quick-opening blinds and one set of quick-opening mechanisms for three-lobe clamp-type Quick-opening blind plates. Therefore, the structure of a three-lobe clamp-type opening blind is compact and easy to operate.

In the design process, the stress analysis and check of the compression parts carried out by the finite element met based on the conventional calculation.

The stress distribution is ideal and the stress concentration is eliminated Under the premise of the same technical conditions and meeting the strength requirements, the product weight reduces and the flexibility of opening.

ختم موثوق

إن استخدام حلقات الختم من النوع يمكن أن يلبي ظروف الفتح والإغلاق المتكررة والتركيب المريح والتفكيك. تعتمد حلقة الختم من النوع البثق المتكامل لمطاط الفلور لضمان عمر الخدمة.

استخدم السلامة

يمكن لجهاز قفل الأمان إغلاق غطاء الرأس، ولا يمكن أن يزيد الضغط إلا بعد آلية قفل الأمان. خلاف ذلك، لا يمكن أن يزيد الضغط. بعد تفريغ الضغط، يجب أن يفتح جهاز قفل الأمان أولاً، ولا يمكن فتح غطاء الرأس إلا عندما ينخفض ​​الضغط في الحاوية إلى الصفر. وبخلاف ذلك، لا يمكن فتح غطاء الرأس.

لا يمكن إغلاق غطاء الرأس في مكانه، ولا يمكن تحميل جهاز تشابك الأمان؛ The device is convenient to manufacture, safe, and reliable.
