وصف

يعتبر خنزير خطوط الأنابيب مهمًا جدًا لنقل خطوط الأنابيب. يعتبر Pipeline Pigging مشروعًا معقدًا يتكون من عمليات متعددة. تتكون عملية الخنازير من أربع خطوات: المسح والهدم والتنظيف والصيانة. بادئ ذي بدء، هناك حاجة إلى إجراء تحقيق في الموقع لتحديد الوضع الداخلي لخط الأنابيب. ثم هناك حاجة إلى العمل لإزالة الحمأة. التالي يأتي تنظيف الأنابيب. وأخيرا، يتم إجراء الصيانة لمنع إعادة الترسيب. تتطلب عملية إزالة الغرين من خطوط الأنابيب دعمًا فنيًا متنوعًا ومعدات احترافية لضمان كفاءة البناء وجودة العمل.

Cleaning Pigs are one of the most important pipeline pigging products. Emt is the manufacturer of many kinds of cleaning pigs. For example, mechanical cleaning pigs, solid cast pigs, ABS pigs, Fluoro rubber pigs, foam pigs, and so on.

Let’s take some pigs as an example to introduce.

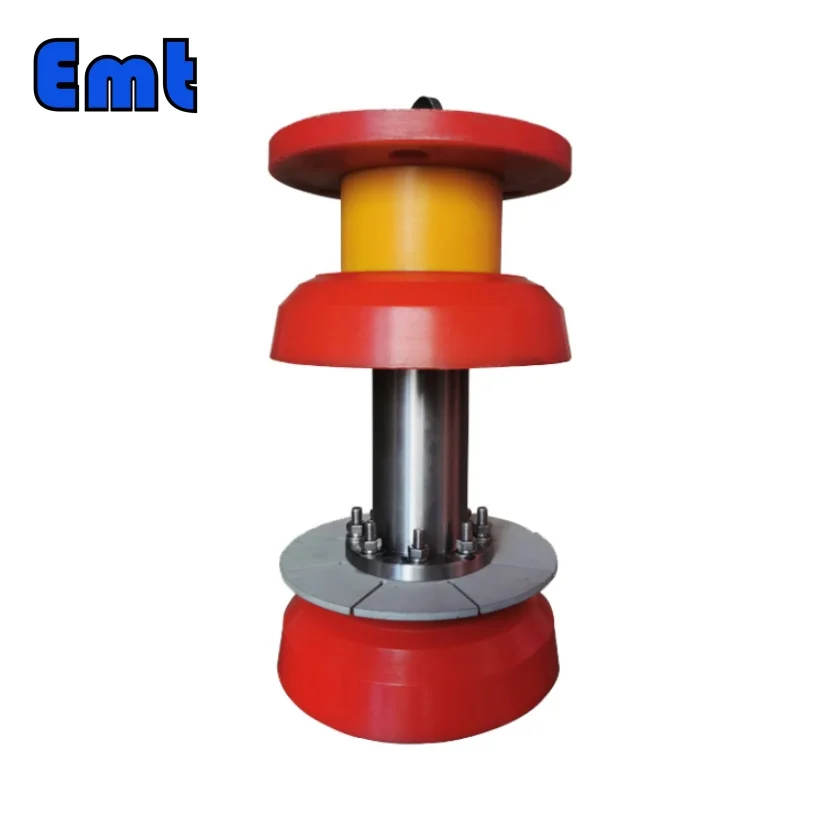

خنازير التنظيف الميكانيكي

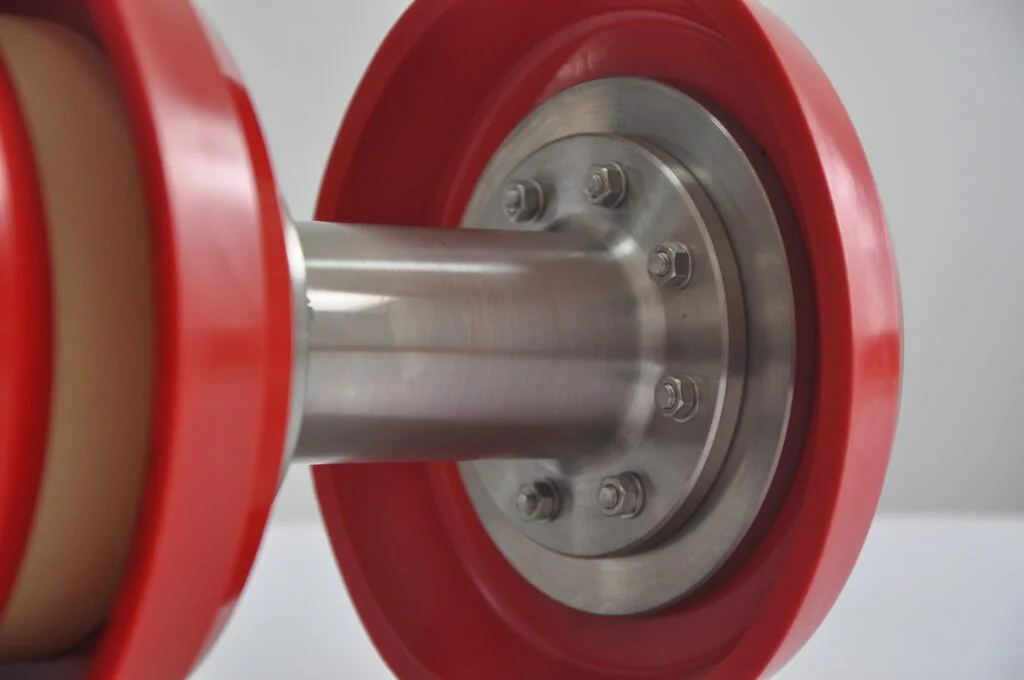

A mechanical pig is a multi-purpose pigging device used to remove fluid buildup and solid impurities in a pipeline. It features a long service life, generally running 800 ~ 1000 kilometers, and can be installed with tracking equipment, caliper plate, magnets, etc.

Advantages of mechanical pigs include:

Comprehensive cleaning can not only remove the fluid in the pipe, but also effectively remove solid impurities.

المتانة: عمر خدمة طويل، مناسب لخطوط الأنابيب لمسافات طويلة.

قابلة للتخصيص: يمكن تركيب فرشاة فولاذية ومكشطة وما إلى ذلك حسب الحاجة لتعزيز تأثير الخنزير.

ومع ذلك، الخنزير الميكانيكي لديه أيضًا بعض القيود:

قابلية مرور سيئة قليلاً: غير مناسبة لخطوط الأنابيب ذات الأكواع المتعددة والصمامات والتشوه الكبير.

غير مناسب لحالات محددة: قد لا يمر الخنزير الميكانيكي بسلاسة للأنابيب ذات الأكواع المتعددة والصمامات والتشوهات الكبيرة.

الخنازير الرغوية

الخنزير الرغوي عبارة عن أسطوانة مصنوعة من المطاط الرغوي أو الرغوة برأس مخروطي الشكل ملفوف بشكل متقاطع عند الذيل أو السطح ومغطى بمواد كشط مختلفة مقاومة للتآكل.

يتميز بمادة ناعمة ومرونة جيدة ومرفق سهل المرور مع نصف قطر انحناء صغير. يتم استخدامه بشكل أساسي لإزالة الماء والتجفيف داخل خط الأنابيب. بعد تركيب المعدات المساعدة الأخرى، يمكنها إزالة الشوائب مثل منتجات الحجم والتآكل من خط الأنابيب وتستخدم للكشف عن خط الأنابيب وتتبعه.

هناك نوعان من الخنازير الرغوية التقليدية: أحدهما مصنوع من منتجات الإسفنج عن طريق المعالجة، والآخر مصنوع من مادة البولي يوريثين عن طريق القالب.

مزايا المنتجات الإسفنجية هي المعالجة البسيطة والسعر المنخفض نسبيًا وامتصاص الماء الجيد؛ العيب هو أنه يمكن كسره بسهولة وأن مسافة الجري الفعالة قصيرة.

حجم قالب خنزير رغوة البولي يوريثان دقيق، وله مقاومة جيدة للتآكل، وله مسافة تشغيل فعالة طويلة؛ ومع ذلك، فإن بعض المشاكل تتطلب المزيد من القوالب، وتكاليف الإنتاج المرتفعة، والمواد الخام باهظة الثمن.

أهمية خط الأنابيب الخنازير

إن صبغ خطوط الأنابيب يمنع الانسداد. يمكن أن تسبب الرواسب والأوساخ والحطام في الأنابيب انسدادًا. يضمن التنظيف المنتظم تدفقًا سلسًا للمياه ويتجنب مشاكل الصرف.

يمكن أن يؤدي صبغ خطوط الأنابيب إلى إطالة عمر خدمة خط الأنابيب. يمكن لعملية التنظيف إزالة الأوساخ من الأنبوب ومنعها من صدأ مادة الأنبوب. وهذا يساعد على إطالة عمر خدمة الأنبوب.

يضمن خط الأنابيب أيضًا جودة المياه الصحية. تجعل الأوساخ والنفايات الموجودة في خط الأنابيب من السهل تكاثر البكتيريا والآفات والآفات المائية. يمكن لإزالة الترسبات إزالة هذه الملوثات وضمان جودة المياه الصحية.

سبب

إذا تم استخدام خط الأنابيب لفترة طويلة، فإن تصلب الطين والصدأ في خط الأنابيب سيجعل قطر خط الأنابيب الأصلي أصغر. إن غاز كبريتيد الهيدروجين الناتج عن الرواسب الموجودة في الأنبوب سوف يسبب تلوثًا بيئيًا ويسبب انفجارًا بسهولة. من السهل أن تؤدي المواد الحمضية والقلوية الموجودة في مياه الصرف الصحي إلى تآكل جدران الأنابيب. الإزالة غير المنتظمة للمواد الغريبة في الأنبوب سوف تسبب انسداد الأنبوب. لذا فإن تنظيف الأنابيب أمر بالغ الأهمية.

معنى خط أنابيب الخنازير

سوف يشكل الأنبوب غلافًا ملفوفًا عندما يتم دحرجة المواد الخام - الأنابيب الفولاذية، الألواح الفولاذية، الفولاذ المقاوم للصدأ، وما إلى ذلك. في عملية تصنيع خطوط الأنابيب، التخزين، النقل، والتركيب، سيتم تشكيل الشوائب مثل الصدأ، خبث اللحام، عامل مضاد للصدأ الزيتي، الغبار، الرمل، الأسمنت، والمواد العازلة. الشوائب المذكورة أعلاه، مثل الجلد المتدحرج، الصدأ، خبث اللحام، مانع الصدأ، والرمل، تؤثر بشكل خطير على الاستخدام الطبيعي لخط الأنابيب.

طُرق

1. التنظيف الكيميائي: تستخدم أنابيب التنظيف الكيميائي عوامل كيميائية لتنظيف الأنابيب. يجب إجراء التنظيف المؤقت لخط الأنابيب كيميائيًا من محطات الضخ المتداولة على طرفي خط الأنابيب. تتميز هذه التقنية بخصائص المرونة القوية، وعدم وجود متطلبات على شكل خط الأنابيب، والسرعة العالية، والتنظيف الشامل.

2. تنظيف المياه ذات الضغط العالي: يتم استخدام نفاث الماء عالي الضغط الذي يزيد عن 50 ميجا باسكال لتقشير وتنظيف الأوساخ على السطح الداخلي لخط الأنابيب. تُستخدم هذه التقنية بشكل أساسي لخطوط الأنابيب ذات المسافات القصيرة، ويجب أن يكون قطر الأنبوب أكبر من 50 سم. وتتميز هذه التقنية بكونها عالية السرعة ومنخفضة التكلفة.

3. خنزير الخنزير: تعتمد تقنية الخنزير الصناعي على القوة الدافعة التي تولدها المضخة لدفع السائل لدفع الخنزير (الخنزير) للأمام في الأنبوب، ويتم تفريغ الأوساخ المتراكمة في خط الأنابيب خارج الأنبوب لتحقيق الغرض من التنظيف. تُستخدم هذه التقنية على نطاق واسع في جميع أنواع خطوط أنابيب المعالجة، وخطوط أنابيب النفط والغاز، ومشاريع التنظيف الأخرى، خاصة لتنظيف خطوط أنابيب السوائل لمسافات طويلة، مع تقنيات أخرى لا يمكن أن تحل محل المزايا.
