I. مقدمة

تعد عملية توصيل خط الأنابيب عملية حيوية في صناعة النفط والغاز، حيث تلعب دورًا أساسيًا في الحفاظ على سلامة أنظمة خطوط الأنابيب والكفاءة التشغيلية لها. تعود جذور مصطلح Pigging a Pipeline إلى الفترة الأولى من صيانة خطوط الأنابيب، عندما تم إدخال كلمة "خنزير"، وهو اختصار لمقياس فحص خطوط الأنابيب، في خطوط الأنابيب لتنفيذ مهام التنظيف والفحص الحرجة، مما أدى إلى إصدار صوت صرير يذكرنا بالخنزير. . اليوم، تتضمن عملية صب خط الأنابيب استخدام أجهزة متخصصة، تُعرف باسم الخنازير، والتي تعبر خطوط الأنابيب لأداء مهام صيانة متنوعة. تغطي هذه المهام إزالة الحطام والرواسب، وإجراء عمليات التفتيش بحثًا عن العيوب المحتملة في خط الأنابيب، وتنفيذ التدابير لمنع التآكل. إن أهمية ربط خط الأنابيب متعددة الأوجه؛ فهو يضمن التدفق الفعال ودون عائق للمنتجات، ويخفف من مخاطر انسداد خطوط الأنابيب والتسربات، ويساهم في إطالة عمر البنية التحتية لخطوط الأنابيب. ومن خلال القيام بذلك، فإن "خط الأنابيب" يحمي مكونًا رئيسيًا في البنية التحتية للطاقة في جميع أنحاء العالم.

شركة Shenyang EMT Piping Technology Co., Ltd. متخصصة في تصنيع منتجات مراقبة التآكل وتنظيف خطوط الأنابيب. منذ بدايتنا في عام 1993، قمنا بتقديم معدات خطوط الأنابيب والخدمات المرتبطة بها إلى صناعات خطوط الأنابيب، بما في ذلك معالجة البترول والكيماويات والنفط والغاز ومعالجة المياه. لضمان الأداء الأمثل والاستخدام الفعال للموارد، غالبًا ما نقدم منتجات مخصصة لتلبية المتطلبات الفريدة لكل مشروع.

ثانيا. فهم خنازير خطوط الأنابيب

أجهزة قياس فحص خطوط الأنابيب، والمعروفة باسم PIGs، هي أجهزة متخصصة تستخدم في صيانة وفحص خطوط الأنابيب في مختلف الصناعات، وأبرزها قطاع النفط والغاز. تم تصميم PIGs للتنقل داخل خط الأنابيب، مدفوعًا بتدفق المنتج الذي يتم نقله. أثناء عبورهم خط الأنابيب، يقومون بمجموعة متنوعة من المهام، بما في ذلك تنظيف خط الأنابيب عن طريق إزالة الرواسب والحطام، وفحص الحالة الداخلية لخط الأنابيب بحثًا عن أي عيوب أو شذوذات، وأحيانًا فصل أنواع مختلفة من المنتجات داخل خط الأنابيب. يعد اختيار النوع المناسب من PIG لخط أنابيب معين قرارًا حاسمًا. تتطلب خطوط الأنابيب المختلفة، اعتمادًا على القطر والمواد والمنتجات التي تنقلها والظروف الفريدة التي تعمل في ظلها، أنواعًا مختلفة من الخنازير. على سبيل المثال، قد يتطلب خط الأنابيب الذي ينقل النفط الخام عبر بيئة قاسية PIG قويًا وذكيًا قادرًا على تحمل الضغوط العالية ودرجات الحرارة واكتشاف العيوب الدقيقة. على العكس من ذلك، قد يتطلب خط الأنابيب الأقصر والأقل تعقيدًا فقط PIG للتنظيف الأساسي. ولذلك، فإن فهم الأنواع المختلفة من PIGs ووظائفها أمر ضروري لصيانة خطوط الأنابيب بفعالية وكفاءة.

ثالثا. الخنازير الميكانيكية

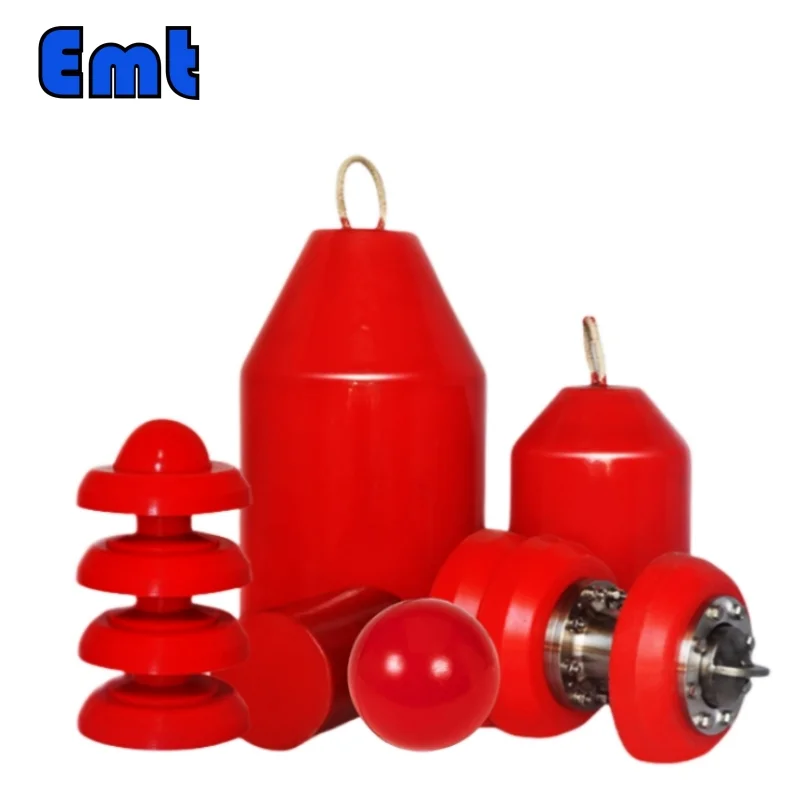

الخنازير الميكانيكية

الخنازير الميكانيكية هي أدوات صيانة خطوط أنابيب قوية ومتعددة الاستخدامات مصممة لأداء مجموعة واسعة من المهام، بدءًا من عمليات التنظيف الأساسية وحتى الأنشطة الأكثر تعقيدًا مثل التجميع أو فصل المنتج. عادة، يتم تصنيع هذه الخنازير من مجموعة من المواد مثل الفولاذ أو البولي يوريثين أو المطاط وتكون مجهزة بتكوينات مختلفة من الأكواب أو الأقراص أو الفرش للتعامل مع ظروف خطوط الأنابيب المختلفة ومتطلبات التنظيف.

خنازير الكأس

تتميز كأس الخنازير، كما يوحي اسمها، بواحد أو أكثر من أكواب الختم الملصقة على جسم صلب أو مجوف. توفر هذه الأكواب سدادة على الجدار الداخلي لخط الأنابيب، مما يسمح للضغط التفاضلي لتدفق المنتج بدفع الخنزير على طول خط الأنابيب. تسمح لهم الطبيعة المرنة للأكواب بالتعامل مع الانحناءات والتغييرات في القطر وميزات خطوط الأنابيب الأخرى مع الحفاظ على الختم الجيد. هذه القدرة على التكيف، إلى جانب تصميمها البسيط نسبيًا، تجعل من Cup Pigs حلاً فعالاً وفعالاً من حيث التكلفة للعديد من مهام تنظيف وصيانة خطوط الأنابيب. إنها مناسبة بشكل خاص لخطوط الأنابيب ذات الأقطار المختلفة وللعمليات التي يكون فيها الختم الجيد ضروريًا، مثل مهام الخلط أو الإزاحة أو نزح المياه.

خنازير القرص

من ناحية أخرى، تستخدم Disc Pigs أقراصًا مرنة بدلاً من الأكواب. يمكن أن توفر هذه الأقراص نقاط إغلاق متعددة، مما يسمح بإجراء تنظيف أكثر عدوانية مقارنةً بالخنازير الكأسية. تصنع الأقراص عادةً من مادة البولي يوريثين أو مادة مشابهة، مما يوفر المرونة والمتانة. الخنازير القرصية قادرة على إزالة الرواسب الصلبة وغالبًا ما تستخدم في خطوط الأنابيب التي تتطلب تنظيفًا مكثفًا. مثل Cup Pigs، يمكنها التنقل عبر التغيرات في القطر والانحناءات في خط الأنابيب، على الرغم من أنها قد تتطلب المزيد من القوة الدافعة بسبب زيادة الختم والاحتكاك. تعتبر Disc Pigs مثالية لعمليات مثل التنظيف الشاق والكشط وإزالة المنتج أو إزاحته.

رابعا. الخنازير الرغوية

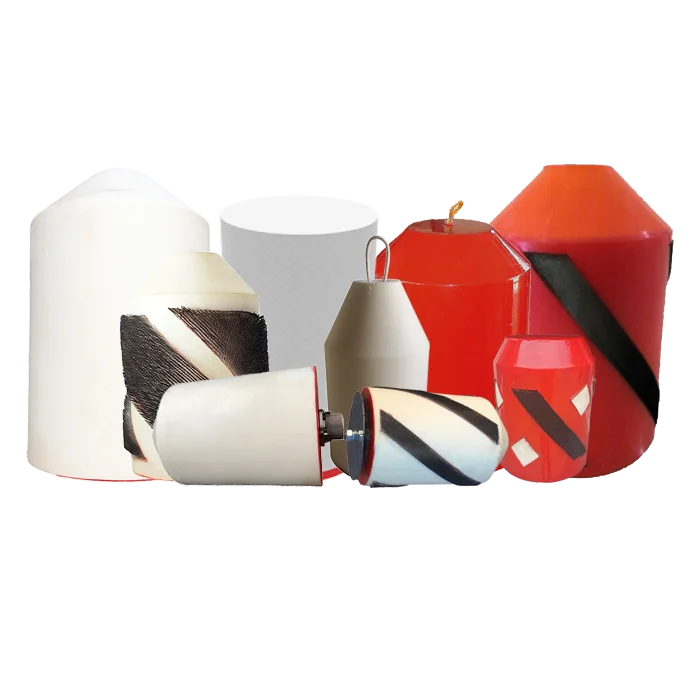

الخنازير الرغوية

في عملية ربط خط الأنابيب، تعمل الخنازير الرغوية كأداة متعددة الاستخدامات وفعالة من حيث التكلفة للعديد من مهام صيانة خطوط الأنابيب. مصنوعة من رغوة البولي يوريثان ذات الخلايا المفتوحة ومتوفرة بمجموعة متنوعة من الكثافات، هذه الأدوات خفيفة الوزن والمرنة بارعة في المناورة من خلال الانحناءات والتركيبات وتغييرات القطر في خطوط الأنابيب بسهولة. يتم نشر الخنازير الرغوية في عملية صب خط الأنابيب للقيام بمجموعة متنوعة من المهام، بما في ذلك التنظيف والتجفيف وإزالة المنتج، ويمكن استخدامها أيضًا لإثبات وقياس خطوط الأنابيب.

الخنازير الرغوية العارية

الخنازير الرغوية العارية هي خنازير رغوية غير معقدة وغير مغلفة مصممة لتحقيق المرونة، مما يمكنها من اجتياز ميزات خطوط الأنابيب المعقدة التي قد تشكل تحديًا لتصميمات الخنازير الأكثر صرامة. تتراوح تطبيقاتها في Pigging a Pipeline من التنظيف الخفيف والتجفيف إلى إزاحة المنتج. علاوة على ذلك، يتم استخدام الخنازير الرغوية العارية في كثير من الأحيان من أجل "اختبار خطوط الأنابيب"، حيث يتم التحقق من عدم وجود عوائق في خطوط الأنابيب التي تم تركيبها أو تجديدها حديثًا.

الخنازير الرغوية المتقاطعة

تتميز الخنازير الرغوية المتقاطعة في عملية صب خط الأنابيب بنمط من الأخاديد المتقاطعة المقطوعة في الرغوة. تعمل هذه الأخاديد على زيادة مساحة سطح الخنزير، وبالتالي تعزيز قدراته على التنظيف. تعمل ميزة التصميم هذه أيضًا على تسهيل نقل المزيد من السوائل أمام الخنزير، مما يجعل هذه الخنازير فعالة بشكل خاص في تطبيقات نزح المياه. على الرغم من إمكانات التنظيف المتزايدة، تحتفظ الخنازير الرغوية المتقاطعة بالمرونة والقدرة على التكيف التي تتمتع بها الخنازير الرغوية العارية.

الخنازير الرغوية مع فرش

في سياق عملية تنظيف خط الأنابيب، تعمل الخنازير الرغوية ذات الفرش على رفع قدرات التنظيف من خلال دمج الفرش السلكية أو البلاستيكية في تصميمها. تنفذ هذه الفرش عملية كشط قادرة على إزالة الرواسب الملتصقة بقوة من جدار خط الأنابيب. يتم استخدامها عادةً في خطوط الأنابيب التي تتطلب إجراء تنظيف أكثر قوة، حيث قد لا يكون استخدام خنزير ميكانيكي أكثر صلابة ممكنًا أو مرغوبًا فيه.

خنازير رغوية متقاطعة مع فرش

تدمج الخنازير الرغوية المتقاطعة المزودة بالفرش عملية التنظيف المعززة للتصميم المتقاطع مع عملية الكشط التي تقوم بها الفرش، مما يوفر حل تنظيف فعال للغاية في عملية Pigging a Pipeline. إنها مناسبة بشكل خاص للتطبيقات التي تتطلب درجة عالية من التنظيف ولكن حيث تتطلب ميزات خطوط الأنابيب خنزيرًا مرنًا.

خنازير بولي

يعتبر Polly Pig نوعًا فريدًا من الخنازير الرغوية المستخدمة في صب خط الأنابيب. مصنوعة من رغوة أكثر كثافة وأكثر متانة وغالبًا ما تكون مغلفة بمطاط البولي يوريثين لزيادة مقاومة التآكل، وتتميز هذه الخنازير بعملية تنظيف أكثر عدوانية. يتم استخدامها بشكل متكرر لتطبيقات مثل إزالة السوائل من خطوط الأنابيب والمسح والتجفيف.

V. الخنازير المصبوبة الصلبة

تعتبر الخنازير المصبوبة الصلبة أدوات صيانة قوية ومتينة لخطوط الأنابيب مصبوبة من قطعة واحدة من البولي يوريثين أو أي نوع آخر من المطاط الصناعي. يوفر تصميمها المكون من قطعة واحدة صلابة معززة وطول العمر، مما يجعلها مثالية لظروف خطوط الأنابيب الصعبة ومهام التنظيف أو الصيانة الأكثر قوة.

يمكن أن يختلف تصميم الخنازير المصبوبة الصلبة، ولكنها تتميز عادةً بجسم صلب مع واحد أو أكثر من عناصر الختم، مثل الأكواب أو الأقراص، المصبوبة كجزء من الخنزير. ينتج عن هذا الصب المتكامل أداة قوية وطويلة الأمد يمكنها تحمل الضغوط العالية والظروف القاسية. قد تتضمن بعض الخنازير المصبوبة أيضًا ميزات إضافية، مثل الفرش أو الشفرات، لزيادة فعالية التنظيف.

يتم دفع الخنازير المصبوبة الصلبة عبر خط الأنابيب عن طريق تدفق المنتج، تمامًا مثل الأنواع الأخرى من الخنازير. ومع ذلك، نظرًا لتصميمها القوي وموادها، يمكنها غالبًا تحمل ضغوط القيادة العالية وتوفير إجراءات تنظيف أكثر عدوانية.

مزايا استخدام الخنازير المصبوبة الصلبة عديدة. ويعني تصميمها القوي أنها عادة ما تتمتع بعمر أطول من العديد من أنواع الخنازير الأخرى، مما يقلل من تكرار استبدال الخنازير وبالتالي التكلفة الإجمالية لصيانة خطوط الأنابيب. بالإضافة إلى ذلك، يمكن أن يكون إجراء التنظيف القوي الخاص بها مفيدًا في خطوط الأنابيب التي تحتوي على رواسب كبيرة أو حيث تكون درجة عالية من النظافة مطلوبة.

تعتبر الخنازير المصبوبة الصلبة مناسبة لمجموعة واسعة من ظروف خطوط الأنابيب. تصميمها القوي وموادها يجعلها مثالية لخطوط الأنابيب ذات الضغط العالي والبيئة القاسية. ومع ذلك، يمكن استخدامها أيضًا في ظروف أقل تطلبًا، حيث يمكن لعمرها الطويل وفعالية التنظيف أن توفر فوائد كبيرة.

سادسا. اختيار الخنزير المناسب لاحتياجاتك في "تجهيز خط الأنابيب".

يعد اختيار PIG المناسب لاحتياجات صيانة خطوط الأنابيب الخاصة بك أمرًا بالغ الأهمية لكفاءة ونجاح عملية "Pigging a Pipeline". يجب مراعاة عوامل مختلفة:

حجم خط الأنابيب وتكوينه

تلعب الخصائص الفيزيائية لخط الأنابيب، مثل القطر الداخلي والطول ووجود أي انحناءات أو تركيبات أو تغيرات في القطر، دورًا حيويًا في تحديد PIG المناسب لتطبيقك. على سبيل المثال، غالبًا ما يتم اختيار الخنازير الرغوية، نظرًا لمرونتها، لـ "تصبير خط أنابيب" بتكوينات معقدة.

أنواع الحطام

تؤثر طبيعة الحطام أو الرواسب الموجودة في خط الأنابيب أيضًا على اختيار PIG لـ "Pigging a Pipeline". على سبيل المثال، إذا كان خط الأنابيب يحتوي على رواسب صلبة وملتصقة بقوة، فقد تكون هناك حاجة إلى إجراء تنظيف أكثر قوة، مما يجعل الخنازير الرغوية ذات الفرش أو الخنازير المتعددة خيارًا مناسبًا. على العكس من ذلك، إذا كانت المهمة المطروحة هي التنظيف أو التجفيف الخفيف، فقد تكون الخنازير الرغوية العارية أو الخنازير الرغوية المتقاطعة كافية.

مواد خطوط الأنابيب

تعتبر مادة خط الأنابيب أحد الاعتبارات المهمة الأخرى في "تأخير خط الأنابيب". قد تكون بعض الخنازير شديدة الكشط لبعض المواد، مما قد يؤدي إلى تلفها. من الضروري اختيار PIG المتوافق مع مادة خط الأنابيب لمنع أي ضرر محتمل.

كيف يمكن لشركتنا المساعدة في تركيب خط الأنابيب

شركتنا ملتزمة بضمان قيامك باختيار PIG المناسب لاحتياجاتك في "Pigging a Pipeline". نحن نقدم عملية تشاور شاملة حيث سيقوم فريقنا من المهنيين ذوي الخبرة بجمع معلومات مفصلة حول نظام خطوط الأنابيب الخاص بك وحالته. يتضمن ذلك فهم تكوين خط الأنابيب، ونوع الحطام أو الرواسب الموجودة، ومواد خط الأنابيب، وأهداف الصيانة المحددة الخاصة بك.

بناءً على هذه المعلومات، يمكننا تقديم توصيات مفصلة حول PIG الأكثر ملاءمة لاحتياجاتك في "Pigging a Pipeline". سواء أكان ذلك خنزيرًا رغويًا مكشوفًا لمهام التنظيف الخفيفة، أو خنزيرًا رغويًا متقاطعًا لتعزيز قدرات التنظيف، أو خنزيرًا رغويًا مزودًا بفرش لإجراء تنظيف أكثر قوة، أو خنزيرًا بوليًا للمهام الأكثر عدوانية، يمكننا إرشادك إلى اليمين خيار.

سابعا. ملخص وتشجيع

يعد تقطيع خطوط الأنابيب عنصرًا حيويًا في صيانة البنية التحتية لخطوط الأنابيب عبر العديد من الصناعات. تضمن هذه العملية التي لا غنى عنها التدفق الفعال للمنتجات، وتقلل من مخاطر الانسداد والتسربات، وتعزز بشكل كبير طول عمر أنظمة خطوط الأنابيب. إن استخدام أنواع الخنازير المناسبة، بدءًا من الخنازير الميكانيكية، والخنازير الرغوية، إلى الخنازير المصبوبة الصلبة، يعتمد على عوامل مثل حجم خط الأنابيب، والتكوين، ونوع الرواسب، ومواد خط الأنابيب.

في شركة Shenyang EMT Piping Technology Co., Ltd.، نقدم مجموعة شاملة من منتجات الخنازير، كل منها مصمم لتلبية متطلبات صيانة خطوط الأنابيب الفريدة الخاصة بك بشكل فعال. إن فهمنا المتعمق لعملية التقطيع ومجموعة المنتجات القوية يسمح لنا بتقديم الحلول المثالية لصيانة أنظمة خطوط الأنابيب الخاصة بك.

نحن ندعو جميع العملاء المحتملين الذين يسعون إلى تعزيز كفاءة خطوط الأنابيب وسلامتها للتواصل معنا. فريقنا من المحترفين ذوي الخبرة على استعداد لإرشادك في اختيار حلول الخنازير الأكثر ملاءمة لاحتياجاتك الخاصة. ثق في شركة Shenyang EMT Piping Technology Co., Ltd. لتوفير إرشادات الخبراء والمنتجات عالية الجودة اللازمة لنجاح صيانة خطوط الأنابيب لديك.
