مقدمة لإشارة الخنازير غير التدخلية

يتم استخدام إشارات الخنازير غير الغازية لأنابيب النفط والغاز والمياه وخطوط الأنابيب الأخرى. تعمل الأداة كمؤشر سطحي فعال للتحقق من مرور الخنزير عبر خط الأنابيب. إنه يتميز بتصميم سهل التركيب والإزالة، مع كونه قابلاً للتكيف بدرجة كافية لتلبية مجموعة متنوعة من مواصفات الأنابيب. كل ما يحتاج المشغل إلى فعله هو توصيل المؤشر بشكل آمن بالجزء الخارجي من الأنبوب حتى يعمل.

لا داعي هنا إلى تطبيق المخاوف المتعلقة بالمؤشرات الميكانيكية التي تكون عرضة للحريق، أو الأعطال الميكانيكية، أو عدم وجود أداء مقاوم للانفجار. نحن نضمن أعلى جودة لمنتجاتنا للتخفيف من هذه المشاكل. ويساعد هذا أيضًا في تقليل العوامل التي يمكن أن تؤثر على دقة أحكام اكتشاف الخنازير، بالإضافة إلى النتائج الإيجابية الخاطئة أو النتائج الإيجابية المفقودة الناجمة عن التداخل الإلكتروني.

هيكل إشارة الخنازير غير التدخلية

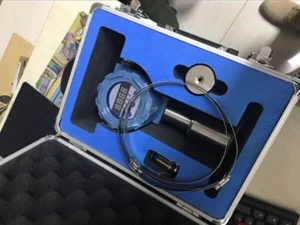

تتكون إشارة الخنازير غير الغازية من عدة مكونات رئيسية: وحدة عرض الإرسال عن بعد المقاومة للانفجار (TZS)، وآلية استشعار، وآلية تثبيت قابلة للفصل، وسلك توصيل وقضيب تمديد. وعادة ما يستخدم هذا الأخير لدفن الأنابيب تحت الأرض إذا لزم الأمر. تدمج شاشة LCD الخاصة بآلية العرض وظيفة التسخين لتسجيل وقت مرور الخنزير، والاحتفاظ بما يصل إلى 100 سجل وإرسال هذه المعلومات عن بعد. مع شهادة D II BT6 المقاومة للانفجار، ومستوى الحماية IP65.

الجزء الأساسي من المؤشر المغناطيسي المقاوم للانفجار هو الجزء الرئيسي من آلية الاستشعار، والتي تتكون من دائرة ممانعة متباينة الخواص، ودائرة مكبر صوت متوازنة، ودائرة مرشح تمرير منخفض، ودائرة الزناد ووحدة المعالجة المركزية. تشتمل المكونات الإضافية على دائرة تبديل عن بعد ودائرة عرض ودائرة إعادة ضبط. تعمل هذه المكونات معًا لضمان التشغيل الفعال والآمن لإشارة الخنازير غير الغازية.

مبدأ فحص الجسيمات المغناطيسية

مبدأ اختبار الجسيمات المغناطيسية هو تطويق مغنطة قطعة عمل مصنوعة من مادة معدنية موصلة مغناطيسية حتى تصل إلى حالة مشبعة. إذا كانت المادة موحدة وخالية من العيوب، فسوف تظهر توزيعًا موحدًا لخطوط المجال المغناطيسي داخلها.

ومع ذلك، إذا كانت هناك عيوب مثل الشقوق أو احتواء الخبث أو المسام على سطح قطعة العمل أو بالقرب منه، فإن هذه العيوب ستعيق تدفق خطوط المجال المغناطيسي، مما يؤدي إلى ما يسمى بالتسرب المغناطيسي. تخلق هذه الظاهرة مجالًا مغناطيسيًا محليًا به قطبان شمالي (N) وجنوبي (S) على السطح على جانبي العيب.

عندما يكون سطح قطعة العمل ملطخًا بمسحوق مغناطيسي أو مسحوق مغناطيسي معلق، فإن المجال المغناطيسي المتسرب سوف يجذب ويحتفظ بالمسحوق المغناطيسي. وينتج عن ذلك تركيز الجسيمات المغناطيسية التي تحدد العيب بشكل فعال، مما يوفر تمثيلًا مرئيًا واضحًا لموقع الخلل وشكله.

باختصار، كشف الجسيمات المغناطيسية هو استخدام الجزيئات المغناطيسية والمغناطيسية الصغيرة للعثور على عيوب في المواد الموصلة. وهذا يشبه إلى حد ما العدسة المكبرة التي يمكنها "رؤية" المشاكل المحتملة داخل المادة، مما يجعلها أداة قيمة لضمان سلامة المادة.

أسئلة متكررة حول Pig Signaller

السؤال 1: ما هي الوظائف الرئيسية لإشارة الخنازير غير الغازية؟

ج: تتمثل الوظيفة الرئيسية لإشارة الخنزير غير الغازية في الكشف والإشارة إلى مرور الخنزير (معدات التنظيف أو الفحص أو الفصل) عبر خط الأنابيب دون غزو خط الأنابيب نفسه. فهو يساعد على مراقبة وإدارة عمليات خطوط الأنابيب بشكل فعال وآمن.

السؤال 2: كيف تعمل إشارة الخنازير غير الغازية؟

ج: تستشعر إشارة الخنزير غير الغازية قناة الخنزير من خلال دائرة ممانعة متباينة الخواص، ودائرة تضخيم متوازنة، ودائرة مرشح تمرير منخفض، ودائرة تشغيل، ووحدة المعالجة المركزية. عندما يمر الخنزير، يسجل الجهاز الحدث ويمكنه إرسال تلك المعلومات عن بعد للمراقبة.

السؤال 3: هل من السهل تركيب وتشغيل إشارة الخنازير غير الغازية؟

ج: نعم، تم تصميم إشارات الخنازير غير الغازية لتكون سهلة الاستخدام. يمكن تركيبه بسهولة على الجزء الخارجي من الأنبوب ويوفر إشارة واضحة وموثوقة لسهولة مراقبة قناة الخنزير. كما أن الجهاز مزود بآلية عرض الإرسال عن بعد لسهولة التشغيل.
