مقدمة

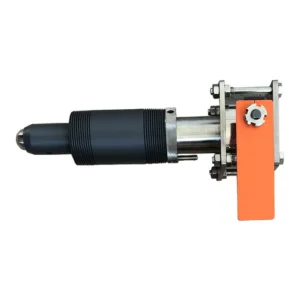

في صناعة النفط والغاز، تلعب إشارات الخنازير دورًا حاسمًا في اكتشاف موضع الخنازير داخل خطوط الأنابيب. توفر هذه الأجهزة، المثبتة في نقاط استراتيجية مثل قاذفات الخنازير أو محطات الاستقبال أو أي موقع على طول خط الأنابيب، معلومات قيمة لمشغلي خطوط الأنابيب. من خلال مراقبة مرور خنازير التنظيف، يمكن للمشغلين تحديد المشكلات المحتملة مثل التآكل أو التشقق أو الأضرار التي تتطلب الصيانة أو الإصلاح. في هذه المقالة، سوف نتعمق في الميزات والفوائد ومبادئ العمل لجهاز إشارة الخنازير بقاعدة ملحومة مقاس 2 بوصة ووصلة NPT، المصنعة بواسطة EMT Pigging.

كشف مرور الخنازير

تعمل إشارة الخنازير كمؤشر موثوق لحركة الخنازير داخل خط الأنابيب. هناك أنواع مختلفة من إشارات الخنازير المتاحة، كل منها يتفاعل بشكل مختلف عندما يمر الخنزير. على سبيل المثال، تقوم إشارة الخنزير التي يتم ضبطها يدويًا بتغيير اتجاه العلم ليعكس مرور الخنزير. وبدلاً من ذلك، تقوم أجهزة إرسال إشارات الخنازير المجهزة بإشارات إلكترونية بإرسال إشارة إلكترونية عند اكتشاف الخنزير. تعرض بعض الطرز المتقدمة مرور خنزير التنظيف على شاشة التاريخ والوقت.

التثبيت والأهمية

عادةً ما يتم تثبيت إشارات الخنازير في مواقع محددة حيث من المتوقع أن تمر الخنازير، مثل الطرف المستقبل للأنبوب أو محطات الصمامات. توفر هذه التركيبات رؤى مهمة حول ظروف خطوط الأنابيب، مما يضمن النقل الآمن والفعال للنفط أو الغاز أو الوسائط الأخرى. تعد عمليات التفتيش والصيانة المنتظمة باستخدام إشارات الخنازير ضرورية لمعالجة أي مشكلات على الفور ومنع الاضطرابات المحتملة في عمليات خطوط الأنابيب.

الميزات الأساسية والمعلمات

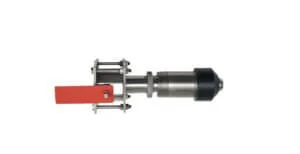

توفر إشارة الخنازير EMT Pigging ذات القاعدة الملحومة مقاس 2 بوصة ووصلة NPT مجموعة من الميزات المفيدة، بما في ذلك:

1. يكتب: تطفلي
2. نوع الاتصال: وصلة ملحومة، مما يسمح بوضع مرن داخل خط الأنابيب
3. ميزة المؤشر: علامة إعادة الضبط اليدوية (يمكن دمجها مع الإشارات الكهربائية أو عرض التاريخ والوقت)
4. نوع التثبيت: قاعدة ملحومة مقاس 2 بوصة، وصلة NPT، مصممة لضغوط تصل إلى 3000 رطل لكل بوصة مربعة
5. نوع الزناد: أحادي الاتجاه، مما يضمن الكشف الموثوق عن الخنازير
6. أدخل العمق (في الأنبوب): 13 مم، مع عمق إدخال قابل للتعديل 20 مم لتحديد موضع دقيق
7. درجة حرارة التشغيل: -20 درجة مئوية إلى 120 درجة مئوية (يمكن تخصيصها بناءً على متطلبات العملاء)
8. متوافق مع NACE MR 0175: يضمن التوافق مع معايير الصناعة
9. حماية الدخول: IP66، مما يوفر مقاومة ضد دخول الغبار والماء
10. فئة مقاومة للانفجار: Exd II BT4، يضمن السلامة في البيئات الخطرة
11. تشمل صمام العزل: لا
12. إزالة تحت الضغط: نعم، مما يتيح سهولة الإزالة أثناء التشغيل
13. المسترد: مسترد خاص لإزالة مريحة
14. مادة الجزء الداخلي: التكوين القياسي لـ 316SS (يتوفر DSS وINCONEL بناءً على احتياجات العملاء)
15. الحلمة/مادة الجسم: التكوين القياسي لـ A105 (304SS/316SS/DSS/INCONEL متاح بناءً على احتياجات العملاء)

مكونات إشارة الخنازير

تتكون إشارة الخنازير من ثلاثة مكونات رئيسية:

1. الزناد: يخترق جدار الأنبوب ويتحرك عند ملامسته لخنزير تنظيف عابر. إنه يدفع العلم إلى الدوران 90 درجة من الوضع الأفقي إلى الوضع المستقيم.
2. الآلية: تنقل حركة الزناد داخل الأنبوب إلى إشارة مرئية أو دائرة خارجية.
3. العلامة المرئية أو المؤشر الكهربائي: يتم تركيبه خارجيًا على الأنبوب، ويعمل بمثابة وعاء ضغط يحتوي على آلية التشغيل ويعمل كجهاز عزل.

مزايا جهاز إشارة الخنزير EMT

يوفر جهاز EMT Pig Signaller المزود بقاعدة ملحومة مقاس 2 بوصة ووصلة NPT العديد من المزايا:

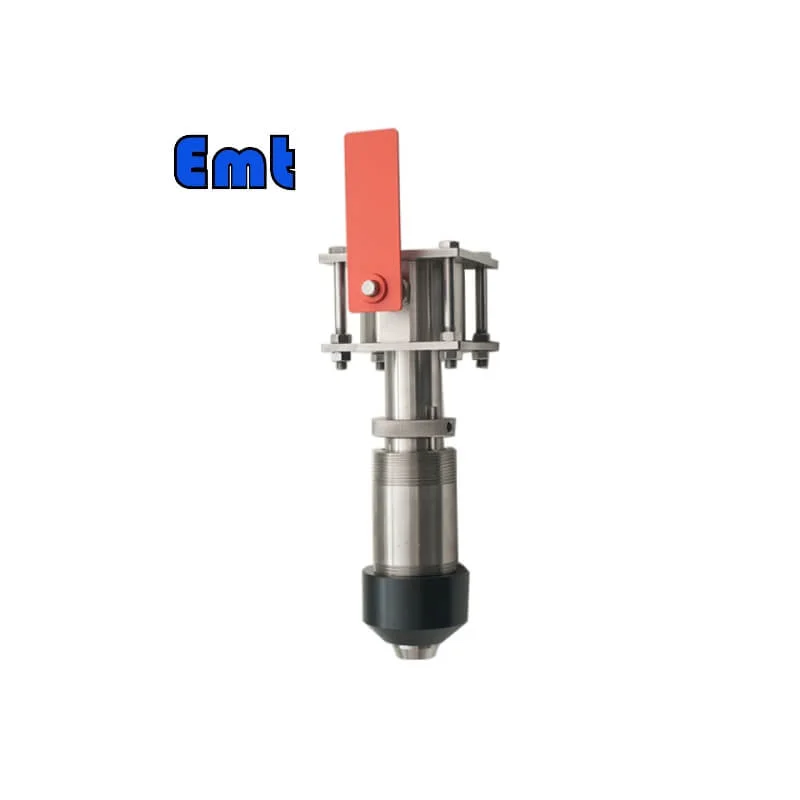

1. قابلية الإزالة: تم تصميم إشارة الخنزير هذه بحيث يمكن إزالتها بسهولة باستخدام جهاز استرداد خاص. تعمل هذه الميزة على تبسيط عملية الصيانة وتسمح بالاستبدال السريع أو تغيير موضع جهاز الإشارة حسب الحاجة.

2. الزناد أحادي الاتجاه: على عكس المحفزات ثنائية الاتجاه، يتم تشغيل الزناد أحادي الاتجاه في إشارة الخنزير هذه بواسطة مغناطيس. إنه يوفر مرونة معززة وسهولة في التشغيل لأنه لا يتأثر بالضغط داخل الأنابيب. وهذا يضمن اكتشافًا موثوقًا ودقيقًا للخنازير حتى في ظل ظروف الضغط المختلفة.

3. Insert Depth Adjustment: The pig signaller allows for an insert depth adjustment of 20mm. This feature is particularly useful when fine-tuning the position of the signaller after welding. The adjustable distance ensures precise insertion into the pipe, optimizing pig detection efficiency.

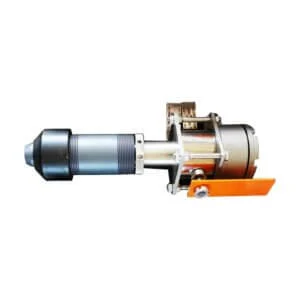

4. التوصيل الملحوم: نوع التوصيل لإشارة الخنزير هذه هو توصيل ملحوم. على عكس أجهزة الإشارة المتصلة بالفلنجات التي تتطلب واجهة شفة معينة على الأنبوب، يتيح الاتصال الملحوم مرونة أكبر في التثبيت. يمكن لحامه في أي مكان على طول الأنبوب، مما يجعل عملية التثبيت مريحة وفعالة. ومع ذلك، من المهم التأكد من أن مادة القاعدة الملحومة تتوافق مع مادة الأنبوب من أجل اللحام المناسب.

عملية الاتصال الملحومة

عند تركيب إشارة الخنزير مع وصلة ملحومة، من الضروري اتباع عملية اللحام المناسبة. فيما يلي الخطوات الموصى بها:

1. لحام القاعدة: قم بلحام قاعدة الإشارة فقط، مما يضمن عدم وجود أي أجزاء أخرى أثناء عملية اللحام.

2. ثبات القاعدة: أثناء اللحام، اضغط على القاعدة بقوة لمنع الحركة أو الانحراف. في البداية، ينبغي أن تكون ملحومة أربع نقاط بشكل متماثل لتأمين القاعدة. ثم، استمر في اللحام المتماثل والمستمر لمنع تشوه القاعدة أثناء العملية.

3. فحص ما بعد اللحام: بعد اكتمال اللحام، اترك جهاز الإشارة يبرد. افحص جهاز الإشارة بحثًا عن أي علامات تشوه. من المهم التأكد من عدم تعرض سطح الختم للخطر أثناء عملية اللحام.

4. إعداد سطح الختم: بمجرد اكتمال الفحص، قم بتطبيق شحم الختم على سطح الختم. تضمن هذه الخطوة الختم المناسب وإعداد إشارة الخنزير للتثبيت.

يحذر العملية

قبل تثبيت إشارة الخنازير، يجب على المشغلين مراعاة الاحتياطات التالية:

1. إعادة ضبط العلم: لتحديد موضع خنزير التنظيف، يعتمد المشغلون على الاتجاه الأفقي أو الرأسي للعلم. قبل الاستخدام، قم بإعادة تعيين العلم يدويًا إلى حالة عدم القيادة. اضغط على العلم لأسفل للتأكد من بقائه في وضع أفقي.

2. إشارة مرور الخنزير: عندما يتم الضغط على الزناد بواسطة الخنزير، سوف يتأرجح العلم بأكثر من 45 درجة، مما يشير إلى مرور الخنزير. يتغير العلم من الاتجاه الأفقي إلى الاتجاه الرأسي، مما يدل على أن الخنزير قد مر عبر تلك النقطة المحددة في خط الأنابيب.

استنتاج

يوفر جهاز EMT Pig Signaller المزود بقاعدة ملحومة مقاس 2 بوصة ووصلة NPT حلاً موثوقًا وفعالًا للكشف عن الخنازير في خطوط الأنابيب. ميزاته، بما في ذلك قابلية الإزالة، والزناد أحادي الاتجاه، وتعديل عمق الإدخال، والاتصال الملحوم، توفر مزايا كبيرة لمشغلي خطوط الأنابيب. باستخدام إشارات الخنازير، يمكن للمشغلين ضمان النقل الآمن والفعال للنفط والغاز والوسائط الأخرى من خلال مراقبة حالة خط الأنابيب ومعالجة أي احتياجات صيانة أو إصلاح على الفور. اختر EMT Pig Signaller لاكتشاف الخنازير بشكل مبسط وفعال في عمليات خطوط الأنابيب.
