وصف

مقدمة

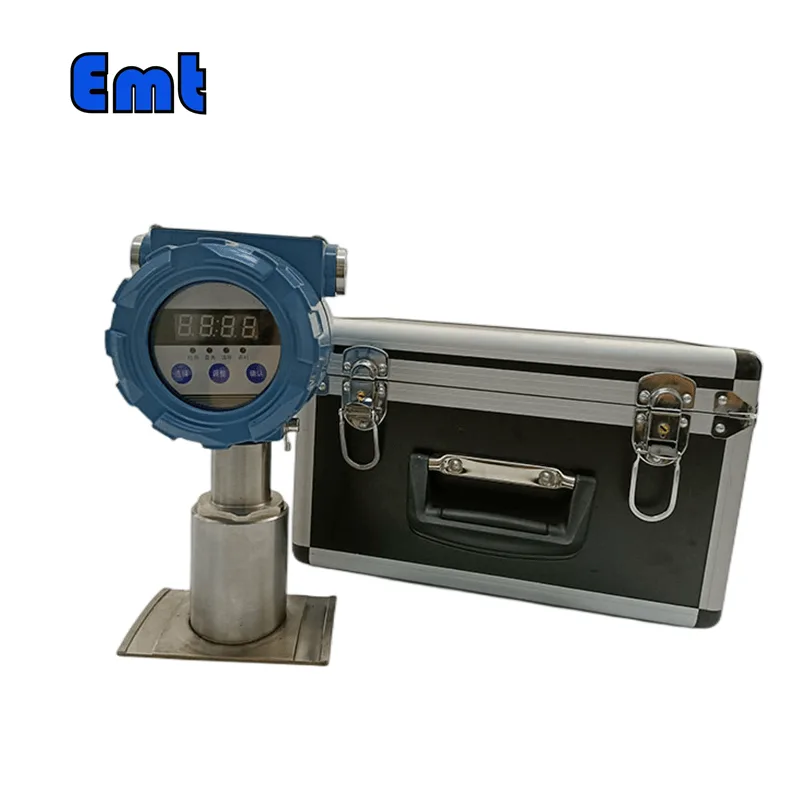

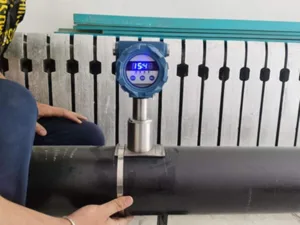

يعمل كاشف الخنازير غير التدخلي كأداة لا غنى عنها لتتبع وإدارة عمليات الخنازير في خطوط أنابيب النفط أو الغاز أو المياه. لقد تم تصميمه ليتم توصيله بالجزء الخارجي من خط الأنابيب بدون متاعب، مما يلغي الحاجة إلى طرق التثبيت التدخلية. ينتصر هذا الكاشف على النماذج السابقة من خلال معالجة المشكلات والتغلب عليها مثل الأعطال الميكانيكية، وعدم وجود مقاومة للانفجار، وعدم الدقة في اكتشاف الخنازير، والاضطرابات الإلكترونية التي قد تؤدي إلى اكتشافات خاطئة أو مفقودة. بفضل تعدد الاستخدامات، يمكن تركيبه وتفكيكه بسهولة، مما يجعله قابلاً للتكيف مع متطلبات خطوط الأنابيب المختلفة.

تكوين المنتج

يعد كاشف الخنازير غير التدخلي مكونًا حاسمًا في نظام عرض الإرسال عن بعد المقاوم للانفجار، والمسمى باسم Exd IICT6 Gb. يشتمل هذا النظام، الذي يشار إليه أيضًا باسم TZS، على شاشة LCD مع ميزة التسخين، والقدرة على تسجيل أوقات المرور، وتخزين ما يصل إلى 99 إدخالًا في ذاكرته، وإجراء نقل البيانات عن بعد. تم تصنيف كاشف الخنازير غير التدخلي بمستوى حماية IP65.

يستخدم هذا الجهاز آلية تحميل البطاقة القابلة للفصل، وسلك التوصيل، وقضيب التمديد، والذي يستخدم عادة لخطوط الأنابيب المدفونة. أحد المكونات الرئيسية الإضافية لكاشف الخنازير غير التدخلي هو آلية الاستشعار الخاصة به، والمعروفة باسم YY-FCT.

في قلب جهاز كشف الخنازير غير التدخلي، تكمن آلية الاستشعار المعقدة الخاصة به. يتكون هذا النظام من عدة دوائر مترابطة، بما في ذلك دائرة الممانعة الاتجاهية، ودائرة المضخم المتوازن، ودائرة مرشح الترددات المنخفضة، ودائرة الزناد. علاوة على ذلك، فهو يدمج وحدة المعالجة المركزية، ودائرة التبديل عن بعد المقابلة، ودائرة العرض، ودائرة إعادة الضبط.

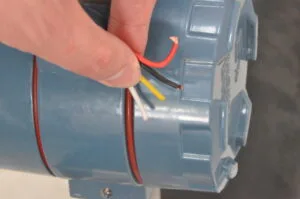

فيما يتعلق بأسلاكه، تقع واجهة كاشف الخنازير غير التدخلي على يمين الشاشة وتتضمن عادةً أربعة أسلاك. تعمل الأسلاك السوداء والحمراء ككابلات طاقة، متوافقة مع مصدر طاقة تيار مستمر 6-24 فولت (حيث يكون السلك الأحمر إيجابيًا والسلك الأسود سلبيًا). تتيح هذه الأسلاك التبديل بين أوضاع إمداد الطاقة الداخلية والخارجية. السلكان المتبقيان عبارة عن منافذ لكابلات الإشارة عن بعد، حيث يعمل السلك الأبيض كطرف مشترك، والسلك الأصفر محدد على أنه مفتوح بشكل طبيعي. (عند الاختبار في حالة مفتوحة باستخدام مقياس متعدد، تتصل كابلات الإشارة القياسية فقط بالمحطات العادية والمشتركة.) أبعاد واجهة الطاقة وواجهة الإرسال عن بعد هي إما M20*1.5 أو 1/2NPT، وواجهة موصل التحويل هي 3 /4NPTF موصل داخلي.

وصف الوظيفة

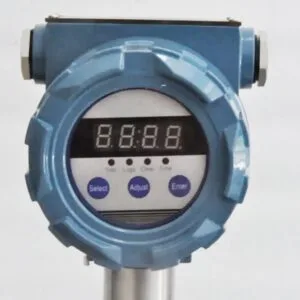

يتميز هذا الجهاز غير التدخلي لكشف الخنازير بثلاثة أزرار تحكم: زر الاختيار، وزر الضبط، وزر التأكيد، والتي يتم استخدامها لإدارة أربع وظائف رئيسية: وظيفة الكشف، ووظيفة الاستعلام، ووظيفة إعادة الضبط، ووظيفة ضبط الوقت.

1. وظيفة الكشف: تهدف هذه الوظيفة الخاصة بكاشف الخنازير غير التدخلي إلى التحقق من الحالة الطبيعية لإمداد البطارية وملاءمة العتبة للظروف المحلية. على الرغم من ضبطه مسبقًا واختباره في المصنع، يتضمن الجهاز هذه الوظيفة لضمان المراقبة الدقيقة بسبب بيئات الاستخدام المتباينة. يتضمن تنشيط ضوء وظيفة الكشف ضغطة واحدة على زر الاختيار (سيدور الضغط المستمر عبر أضواء الوظائف الأربعة، وسيؤدي الضغط الإضافي إلى إيقاف تشغيل الضوء، ونقل الجهاز إلى حالة مراقبة الخنزير). يؤدي الضغط على زر التأكيد لاحقًا إلى بدء الدخول التلقائي إلى حالة الكشف، حيث يعرض الأنبوب الرقمي العتبة والقيم المحددة. يتضمن الخروج من وظيفة الكشف الضغط على زر التأكيد مرة أخرى، بينما يؤدي الضغط على زر الاختيار إلى إيقاف تشغيل ضوء الوظيفة، مما يعيد الجهاز إلى حالة مراقبة الخنازير. إذا كان ضوء الوظيفة قيد التشغيل وظل غير مضاء بواسطة زر الاختيار، فسيقوم النظام بإطفاء ضوء الوظيفة بشكل مستقل ويعود إلى حالة مراقبة الخنزير بعد 3 ثوانٍ من عدم النشاط.
2. وظيفة الاستعلام: يتيح لك كاشف الخنازير غير التدخلي تحديد وظيفة الاستعلام عن طريق الضغط المتكرر على زر الاختيار. يؤدي الضغط على زر التأكيد إلى عرض معدل النجاح المخزن على الأنبوب الرقمي. يؤدي الضغط التالي على زر التأكيد إلى ظهور استعلام عن وقت مرور الخنزير الأخير (إذا لم يكن هناك سجل متاح، فسيظل الأنبوب الرقمي فارغًا). استخدم زر التعديل لتحديد وقت المرور للاستعلام. يتضمن الخروج من وظيفة الاستعلام الضغط على زر الضبط حتى يصبح العدد المعروض صفرًا. بعد ذلك، يمكنك تحديد وظائف أخرى للعودة إلى حالة المراقبة باستخدام زر الاختيار، أو السماح لها بالدخول تلقائيًا إلى حالة المراقبة بعد 3 ثوانٍ.
3. وظيفة إعادة الضبط: يقوم كاشف الخنازير غير التدخلي بتسجيل كل وقت مرور تلقائيًا، بما يصل إلى 99 حالة. يتم إعادة ضبطه تلقائيًا بعد التسجيل 99 مرة. للتسجيل الموثوق والاستعلام الفعال، يوصى بإعادة الضبط اليدوي. لتشغيل وظيفة إعادة الضبط، اضغط على زر الاختيار، ثم اضغط على زر التأكيد، وسيخرج الجهاز تلقائيًا بعد أن يظهر الأنبوب الرقمي 00. سيتم مسح جميع السجلات الداخلية في هذه المرحلة.

وظيفة ضبط الوقت: إذا كانت هناك حاجة للتحقق من الوقت أو تعديله على جهاز Pig Detector غير التدخلي، فاضغط على زر الاختيار لتحديد وظيفة ضبط الوقت. يؤدي الضغط على زر التأكيد إلى تنشيط وضع ضبط الوقت، مما يؤدي إلى وميض أرقام الساعة. استخدم زر الضبط لتعديل الساعات (يزيد فقط، ويعاد ضبطه على 0 بعد 24)، وإذا كان عرض الساعة دقيقًا، فاضغط على زر التأكيد للانتقال إلى ضبط الدقائق، حيث تومض أرقام الدقائق. قم بتعديل الدقائق باستخدام زر الضبط (يزيد فقط، ويعاد تعيينه إلى 0 بعد 60). اضغط على زر التأكيد لإنهاء وضع ضبط الوقت، وسيقوم الجهاز تلقائيًا بحفظ الوقت المحدد.

بغض النظر عن الوظيفة المستخدمة، إذا لم يتم الضغط على أي زر لمدة 3 ثوانٍ، فسيخرج كاشف الخنازير غير التدخلي تلقائيًا من جميع الوظائف ويدخل في حالة مراقبة الخنازير.

ضبط معلمات الجهاز (تجنب التعديلات العشوائية)

انتظر حتى تنطفئ جميع الأضواء على جهاز Pig Detector غير التدخلي، ثم اضغط على زر "تحديد". سيضيء ضوء "الكشف"، ثم اضغط على زر "التأكيد". تمثل القيمة التي تظهر القيمة الأولية للكشف عن المجال المغناطيسي، والقيمة التي تظهر بعد ذلك هي قيمة ضبط التنبيه بالجهاز (نطاق الضبط الأولي لقيمة ضبط التنبيه للجهاز هو إعداد دورة "0-240"؛ القيم الأقل تشير إلى حساسية استجابة أعلى ولكن زيادة مقابلة في معدل الإنذارات الكاذبة تشير إلى حساسية أقل ولكن قدرة محسنة على مقاومة التداخل). تم تكوين إعدادات المصنع بناءً على مواصفات خط الأنابيب وحجم المغناطيس، لذا تجنب إجراء تعديلات عشوائية. إذا كنت بحاجة إلى الضبط: اضغط بسرعة على زر الضبط بشكل مستمر (كل ضغطة 4 مرات تزيد القيمة بمستوى واحد)، واضبط قيمة إنذار الجهاز على قيمة معينة (تتغير القيمة بمقدار 20 في كل مرة، بعد الوصول إلى 240 يتم إعادة التشغيل إلى 0 ويستمر في التغيير بمقدار 20 في كل مرة). بعد ضبط قيمة إنذار الجهاز على القيمة المحددة مسبقًا، اضغط على زر "تأكيد" لإكمال العملية.

ملخص

في الختام، يعتبر كاشف الخنازير غير التدخلي بمثابة تقدم كبير في تكنولوجيا إدارة خطوط الأنابيب. إن قوتها ودقتها وواجهتها سهلة الاستخدام، إلى جانب القدرة على تخزين بيانات واسعة النطاق، تجعلها أداة لا غنى عنها لعمليات خطوط أنابيب النفط أو الغاز أو المياه. علاوة على ذلك، فإن تصميمها غير التدخلي يضمن سهولة التركيب والتفكيك، مما يوفر القدرة على التكيف مع متطلبات خطوط الأنابيب المختلفة. لا يعالج هذا الجهاز التحديات التي تطرحها النماذج السابقة فحسب، بل يوفر أيضًا وظائف إضافية تعزز الكفاءة التشغيلية والسلامة. ومن ثم، فهو الحل الأمثل لأولئك الذين يسعون إلى تحسين عمليات التقطيع لديهم وتحسين إدارة خطوط الأنابيب.
