وصف

مقدمة:

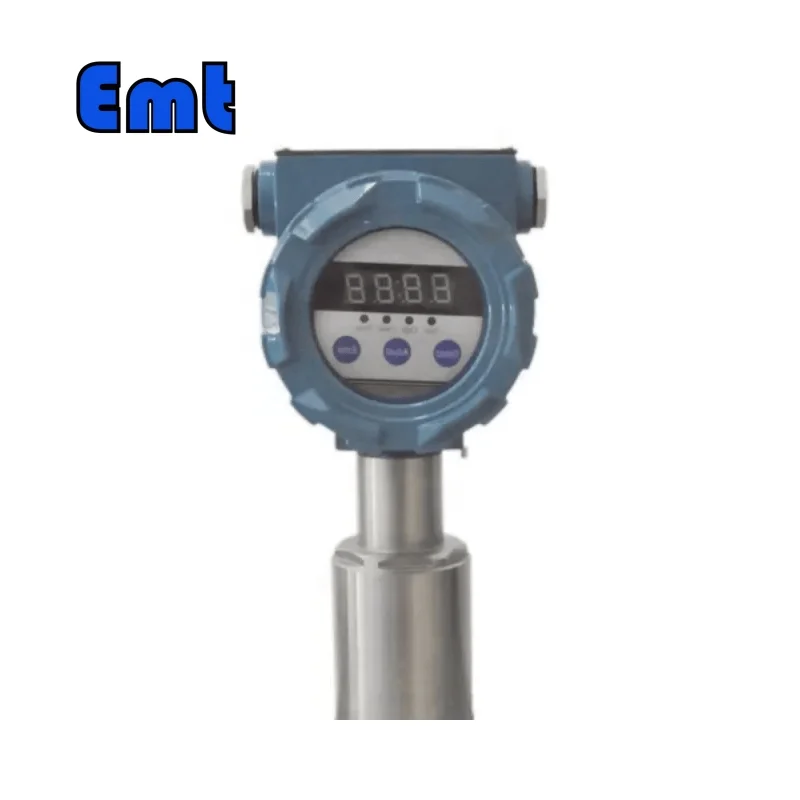

يعد مؤشر إشارة الخنازير غير التدخلي من EMT جهازًا متطورًا مصممًا لتعزيز كفاءة ودقة مراقبة خطوط الأنابيب. باعتبارها شركة رائدة في مجال توفير حلول فحص خطوط الأنابيب، قامت شركة EMT بتطوير هذا المؤشر المتطور لمواجهة التحديات التي تواجهها في اكتشاف وتتبع الخنازير أثناء عمليات خطوط أنابيب النفط والغاز والمياه وعمليات النقل الأخرى. بفضل ميزاته المتقدمة وأدائه الموثوق، يُحدث مؤشر إشارة الخنزير ثورة في طريقة إجراء عمليات فحص خطوط الأنابيب، مما يضمن اكتشاف مرور الخنازير بسلاسة.

تعليمات الاستخدام:

يتميز مؤشر إشارة الخنزير بمجموعة من الوظائف التي تعمل على تبسيط عملية الكشف، وتسهيل الاستعلامات، وتوفير مؤشرات واضحة، وتوفير تعديلات زمنية دقيقة.

1. وظيفة الكشف: يتم وضع المستشعر المغناطيسي للمؤشر بشكل استراتيجي على الجدار الخارجي لخط الأنابيب، مما يلغي الحاجة إلى أساليب تدخلية. يقوم الجهاز بالكشف عن مرور الخنازير من خلال طريقتين: كشف المغناطيس وكشف انبعاث النبض المغناطيسي. يسمح هذا التنوع بمراقبة الخنازير بكفاءة في سيناريوهات خطوط الأنابيب المختلفة.
2. وظيفة الاستعلام: يتيح مؤشر إشارة الخنازير للمستخدمين الوصول إلى معلومات مرور الخنازير دون عناء. يقوم الجهاز بتسجيل وعرض وقت وتاريخ المرور، مما يسمح للمشغلين باسترجاع المعلومات بسرعة حول أحدث الخنازير بالإضافة إلى مقاطع الخنازير الـ 99 السابقة. تتيح هذه الميزة إدارة البيانات بكفاءة وتعزز عملية المراقبة الشاملة.
3. وظيفة واضحة: توفر شاشة LCD الخاصة بالمؤشر عرضًا واضحًا وموجزًا ​​لمعلومات مرور الخنزير. يتم تسجيل أوقات وتواريخ المرور، مما يضمن حفظ السجلات بدقة وإمكانية التتبع. تتيح الواجهة البديهية سهولة التنقل والوصول السريع إلى المعلومات الحيوية أثناء عمليات فحص خطوط الأنابيب.
4. Time Adjustment Function: The Pig Signal Indicator allows operators to adjust the time settings, ensuring synchronization with the pipeline operations and facilitating accurate data analysis. This function ensures precise time-stamping for each pig passage, enhancing the reliability of the monitoring process.

Scope of application

1. Applicable temperature: – 40 ~ 85 ℃.
2. Suitable for conveying pipes of all materials.
3. The pig shall be equipped with a magnetic force source (permanent magnet 3000-4500 Gauss)
4. Applicable gas and medium places
5. Explosion-proof sign: Exd Ⅱ CT6
6. Protection: IP65.
7. Power supply: 4 No. 7 batteries or 24V DC power supply is selected through the jumper cap.
8. Remote signal is normally open and normally closed.
9. قدرة الاتصال: لا تزيد عن 3 أ.
10. وقت عمل الإشارة عن بعد: 3S.

الميزات والمزايا:

يقدم مؤشر إشارة الخنزير غير التدخلي مجموعة من الميزات التي تميزه عن الطرق التقليدية لمراقبة خطوط الأنابيب. دعونا نتعمق في مزاياها الرئيسية:

1. آمن جوهريًا: تم تصميم المؤشر مع أخذ السلامة الجوهرية في الاعتبار، وتلبية متطلبات السلامة الأساسية المقاومة للانفجار. ويضمن استهلاكه المنخفض للطاقة، حتى أثناء الأحداث غير المتوقعة مثل الدوائر القصيرة، الامتثال لمعايير السلامة الوطنية.

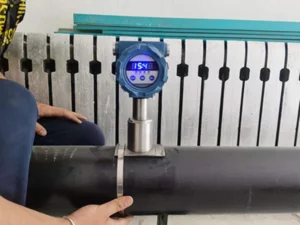

2. سهولة التثبيت: تلغي عملية التثبيت المرنة والمريحة للمؤشر الحاجة إلى إعدادات معقدة. يمكن لفه وتثبيته بسهولة على الجدار الخارجي لخط الأنابيب، مما يسمح بالنشر السريع وتقليل وقت التوقف عن العمل أثناء التثبيت.
3. الكشف الدقيق: يضمن الجمع بين طرق الكشف عن المغناطيس والكشف عن انبعاث النبض المغناطيسي اكتشافًا موثوقًا ودقيقًا لممر الخنازير. تتيح هذه التقنية المتقدمة مراقبة دقيقة وتقلل من مخاطر عدم إجراء عمليات التفتيش.
4. إدارة شاملة للبيانات: تعمل قدرة مؤشر إشارة الخنازير على تخزين واسترجاع معلومات مرور الخنازير على تبسيط إدارة البيانات. يمكن للمشغلين الوصول إلى السجلات التفصيلية، بما في ذلك أوقات المرور وتواريخها، من أجل التحليل الفعال واتخاذ القرار.
5. تعدد الاستخدامات: المؤشر مناسب لخطوط الأنابيب من جميع المواد ويمكن أن يعمل في نطاق واسع من درجات الحرارة (-40 درجة مئوية إلى 85 درجة مئوية). إن قدرته على التكيف تجعله حلاً مثاليًا لبيئات خطوط الأنابيب المتنوعة.

مبدأ فحص الجسيمات المغناطيسية:

يلعب مبدأ فحص الجسيمات المغناطيسية دورًا حاسمًا في وظيفة مؤشر إشارة الخنزير غير التدخلي. عند مغنطة قطعة عمل معدنية موصلة مغناطيسيًا إلى حد التشبع، فإن العيوب مثل الشقوق أو شوائب الخبث أو المسام تعطل مرور خطوط القوة المغناطيسية، مما يؤدي إلى تسرب التدفق المغناطيسي. من خلال رش مسحوق مغناطيسي أو مسحوق مغناطيسي معلق على سطح قطعة العمل التي تم فحصها، فإن المجال المغناطيسي المتسرب يجذب الجسيمات المغناطيسية، مما يسلط الضوء بوضوح على وجود العيوب.

يمكن تصنيف طرق الكشف عن المؤشر إلى نوعين:

1. الطريقة المضافة (الطريقة المستمرة): في هذه التقنية، يتم رش المسحوق المغناطيسي على قطعة العمل التي تم اختبارها مع تطبيق المغنطة في نفس الوقت. وهو فعال بشكل خاص للمواد ذات الإكراه المنخفض والثبات، مثل الفولاذ الطري. توفر الطريقة المضافة حساسية كشف أعلى مع تيار مغنطة أقل، على الرغم من أنها قد تكون ذات كفاءة فحص أقل وتتطلب عمليات أكثر تعقيدًا.
2. طريقة المغناطيسية المتبقية: في هذه الطريقة، يتم استخدام المغناطيسية المتبقية لقطعة العمل الممغنطة للفحص. بعد المغنطة، يمكن فصل تيار المغنطة، ومن ثم يتم رش المسحوق المغناطيسي أو المعلق المغناطيسي على السطح. ميزة هذه الطريقة هي بساطتها وكفاءة الفحص العالية. ومع ذلك، فإن طريقة المغناطيسية المتبقية تتطلب تيارًا مغنطيسيًا أعلى، تقريبًا ثلاث مرات أكبر من ذلك المستخدم في الطريقة المضافة. يجب أن تتمتع المادة التي يتم فحصها بقدرة عالية على الإكراه والثبات لضمان وجود مغناطيسية متبقية كافية لإجراء فحص فعال. يجب على المشغلين أيضًا توخي الحذر عند استخدام التيار المتردد أو تصحيح نصف الموجة كتيار ممغنط.

أسئلة مكررة:

• س: كيف يختلف مؤشر إشارة الخنزير غير التدخلي عن المؤشرات الميكانيكية أو الإلكترونية التقليدية؟

ج: على عكس المؤشرات الميكانيكية، فإن مؤشرنا غير التدخلي يزيل خطر الاشتعال، والأخطاء الميكانيكية، ومشاكل الدقة الناتجة عن تمرير الكرة. من ناحية أخرى، تكون المؤشرات الإلكترونية عرضة للإنذارات الكاذبة والإنذارات الفائتة بسبب التداخل. يوفر مؤشرنا أمانًا جوهريًا، واكتشافًا دقيقًا، وإدارة شاملة للبيانات، وسهولة التثبيت.

• س: هل يمكن استخدام مؤشر إشارة الخنزير في خطوط الأنابيب بمواد مختلفة؟

ج: بالتأكيد! المؤشر مناسب لأنابيب النقل بجميع المواد، مما يضمن توافقه مع أنظمة خطوط الأنابيب المختلفة. سواء كان خط الأنابيب الخاص بك مصنوعًا من الفولاذ أو الحديد أو مواد أخرى، فإن مؤشرنا يوفر كشفًا موثوقًا لممر الخنازير.

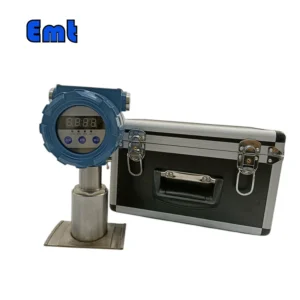

تكوين المنتج:

يشتمل مؤشر إشارة الخنزير غير التدخلي على المكونات التالية:

1. آلية عرض الإرسال عن بعد المقاومة للانفجار (TZS): تشتمل هذه الآلية على شاشة LCD مزودة بوظيفة التسخين وتسجيل وقت المرور وتخزين الذاكرة لمدة تصل إلى 100 مقطع. كما يتميز أيضًا بقدرة الإرسال عن بعد، ووضع علامات مقاومة للانفجار (Exd iict6)، وتصنيف حماية IP65.
2. آلية الاستشعار (YY-FCT): تتكون آلية الاستشعار من دائرة مقاومة مغناطيسية عكسية، ودائرة تضخيم متوازنة، ودائرة مرشح تمرير منخفض، ودائرة تشغيل، ووحدة المعالجة المركزية، ودائرة تبديل عن بعد داعمة، ودائرة عرض، ودائرة إعادة الضبط. تعمل هذه المكونات معًا للكشف بدقة عن مرور الخنازير والإشارة إليه.
3. آلية تركيب البطاقة القابلة للفصل: تتيح هذه الآلية سهولة تركيب وإزالة المؤشر الموجود على الجدار الخارجي لخط الأنابيب.
4. سلك التوصيل وقضيب التمديد: تتيح هذه الملحقات خيارات التوصيل والتمديد، خاصة لخطوط الأنابيب المدفونة.

حماية:

يعطي مؤشر إشارة الخنزير غير التدخلي الأولوية للسلامة ويلتزم بالمتطلبات الأساسية المقاومة للانفجار. مع استهلاكه المنخفض للطاقة، فإنه يضمن الامتثال للمعايير الوطنية. سواء تم تشغيله بواسطة بطارية محلية أو جهاز إنذار في غرفة التحكم، فإن المؤشر يعمل ضمن معلمات آمنة، مما يوفر مراقبة موثوقة وآمنة لخطوط الأنابيب.

خاتمة:

يوفر مؤشر إشارة الخنازير غير التدخلي من EMT حلاً شاملاً للكشف الفعال والدقيق عن مرور الخنازير في أنظمة خطوط الأنابيب المختلفة. بفضل ميزاته المتقدمة، وسهولة التركيب، والسلامة الجوهرية، فإنه يُحدث ثورة في طريقة إجراء عمليات فحص خطوط الأنابيب. تضمن قدرة المؤشر على اكتشاف مرور الخنازير من خلال اكتشاف المغناطيس واكتشاف انبعاث النبض المغناطيسي نتائج موثوقة، في حين تعمل إدارة البيانات الشاملة والواجهة البديهية على تسهيل العمليات المبسطة. استمتع بتجربة مزايا Pig Signal Indicator وعزز قدرات مراقبة خطوط الأنابيب لديك من خلال حلول EMT المتطورة. استثمر في منتجاتنا اليوم وقم بتحسين عمليات فحص خطوط الأنابيب لديك لزيادة الإنتاجية والسلامة.
