وصف

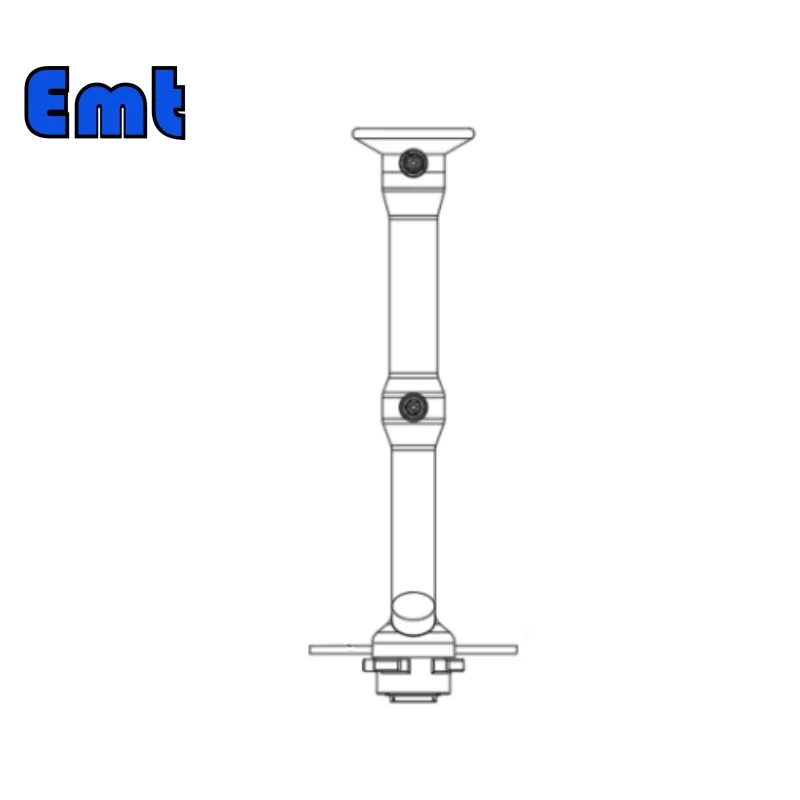

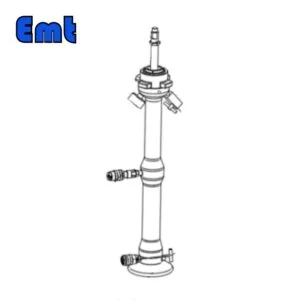

باستخدام أداة المسترد الهيدروليكية

هناك بعض الأشياء التي يجب أن تكون على دراية بها عند استخدام أداة Retriever الهيدروليكية:

ⅰ قبل استخدامك يجب أن تحاول فتح وإغلاق صمام الجذعية العلوية وضغط الضغط لضمان قابلية استخدامها.

ⅱ قبل استخدامك يجب أن تحاول فتح وإغلاق صمام إرجاع الزيت وصمام الاتجاه.

ⅲ يجب ألا يكون خرطوم الهيدروليكي عالي الضغط مطويًا

ⅳ في عملية ضغط المضخة الهيدروليكية ، إشعار ما إذا كان هناك تسرب للزيت في مفاصل مختلفة من خرطوم الهيدروليكي عالي الضغط

v المضخة الهيدروليكية اليدوية المزودة بهذا المنتج هي أداة متخصصة تصنعها مصنع محترف. يوصى باستخدام درجات الزيت الهيدروليكي 32-46 ، ولظروف درجة الحرارة المنخفضة ، الصفات 22-32. لمنع إصابة المشغل ، يرجى ملاحظة:

• لا يُسمح بتجاوز الحد الأقصى لضغط العمل للمضخة.
• يجب إرجاع ضغط النظام إلى الصفر قبل التزود بالوقود.
• تأكد من أن خزان الزيت غير مبالغ فيه. يُنصح بأن مستوى الزيت الهيدروليكي يتم الحفاظ عليه 8 ملم تحت فتح غطاء الزيت. خلاف ذلك ، فإن التزود بالوقود أثناء العملية يمكن أن يتسبب في تدفق خزان النفط وربما يؤدي إلى إصابة.
• يجب أن يكون الحمل دائمًا تحت سيطرة المشغل.
• لا ينبغي توصيل المضخة بمضخة نظام هيدروليكي آخر.

كتلة مزدوجة بليك باستخدام التعليمات

يعد صمام الكتلة المزدوج أحد الأدوات الأساسية لأداة Retriever الهيدروليكية. إنه عضو مهم يحتوي على ضغط بالإضافة إلى إدارة سلامة نظام خطوط الأنابيب المهمة.

اتخذ وتوضع احتياطات التشغيل

ⅰ قم بإعداد مناطق التحذير وعلامات السلامة وغير المشغلين قبل بدء العملية التي تاركة جميعها نطاق التحذير.

ⅱ يجب ارتداء كاشف الغاز المحمول (كبريتيد الهيدروجين أو قابلية التشهير) قبل العملية لمراقبة تسرب الزيت والغاز.

ⅲ في العملية الكاملة للعمليات ، يجب أن يرتدي غاز الكبريت المرتفع جهاز تنفس الهواء ، شخص واحد للعمل ، شخص واحد لمراقبه.

ⅳ إذا كانت الأرض في منطقة التشغيل رطبة ، فيجب ضبط تدابير مضادة للانزلاق لضمان سلامة المشغل.

ⅴ يجب وضع خرطوم التصريف الهيدروليكي في الريح الفارغة. تحقق من البيئة المحيطة قبل التفريغ ، وأبلغ بقية الموظفين بالبقاء بعيدًا ، وفتح صمام التهوية ببطء ، وتخفيف الضغط البطيء بسرعة بطيئة لمنع الخرطوم الهيدروليكي من كذاب وإصابة الأشخاص ، واستخدام دلو لجمع السائل والخراطيم غاز خرج أثناء التفريغ.

ⅵ عند التشغيل ، يجب أن ترتدي معدات واقية وأن تشرف عليها ؛

ⅶ عند إزالة الترباس الحد ، قم بالتشغيل على جانب الترباس الحد لمنع الترباس الحد من القذف وإيذاء الناس.

ⅷ يلاحظ المشغل ضغط خط الأنابيب في أي وقت ويعدل في الوقت المناسب ضغط التشغيل لأداة الاستيلاء على الهيدروليكية.

ⅸ ارتداء قفازات واقية نظيفة عند تثبيت شماعات جديدة.

صيانة أداة المسترد الهيدروليكية

للتأكد من أن تشغيلها الخالي من المتاعب والحفاظ على حالة عمل جيدة على المدى الطويل ، فإن الصيانة الصحيحة والمنتظمة مهمة للغاية.

مقدمة الصيانة

التفتيش الروتيني قبل الاستخدام

بعد تخزين فترة ما ، يعد التفتيش أمرًا ضروريًا لضمان أن تكون أداة Retriever في حالة يمكن تشغيلها. من المفترض أن يكون وقت التفتيش الموصوف بعد الاستخدام الأخير للأداة وتم تنظيفه بالفعل وصيانته.

إذا تم استخدام أداة Retriever على مدار عدة أيام ، فيجب إجراء هذا الشيك يوميًا حتى أول عملية مسترد.

أداة المسترد الهيدروليكية

تحقق من أن جميع الأجزاء موجودة وأنها نظيفة وسليمة. تحقق من الختم الداخلي على النحو التالي:

قم بتوصيل الخراطيين الهيدروليكيين للمضخة بأداة الاستيلاء والمكان.
اضبط المضخة على "التثبيت" وابدأ الضخ.
يجب أن يمتد قضيب التوصيل بسلاسة وبشكل متساو.
استمر في ضخه حتى يتم تمديد قضيب الاتصال بالكامل ويقرأ مقياس الضغط على المضخة 100.
امسك الضغط لمدة 1-2 دقائق لمعرفة ما إذا كان يستقر ولا ينخفض ​​بشكل كبير.
اضبط المضخة على "الاسترداد" والمضخة حتى يتم سحب قضيب التوصيل بالكامل.
يجب أن يتراجع قضيب التوصيل بسلاسة وبشكل متساو.
استمر في الضخ حتى يقرأ مقياس الضغط على المضخة 100 بار.
امسك الضغط لمدة 1-2 دقائق لمعرفة ما إذا كان يستقر ولا ينخفض ​​بشكل كبير.

إذا انخفض الضغط بأكثر من 20-30 بار خلال أي من الخطوات المذكورة أعلاه ، فيجب فحص الأختام الداخلية واستبدالها إذا لزم الأمر.

تأكد من أن الحلقة O التي تربط جوز المطرقة (من أجل الختم مع صمام العزل) موجودة ولا تضرع.

صمام ينزف

تأكد من وجود جميع المكونات ، وخاصة البراغي التي تمسك جسم الصمام معًا.

تأكد من أن السطح الخارجي والداخلي لصمام العزل نظيفان وسليمون.

تحقق من أنه يمكن فتح صمام العزل وإغلاقه بسهولة.

تحقق من سطح كرة الصمام للحصول على خدوش عميقة أو أضرار أخرى. (الخدوش البسيطة عادة لا تسبب أي مشاكل).

تأكد من أن الحلقة O في أسفل صمام العزل (المستخدمة في الختم بين جسم مفصل الأنابيب) موجود وسليم.

الصيانة المجدولة

لا توجد فترة زمنية صيانة ثابتة. باستخدام أوقات الوقت والتشغيل ، حدد الفترة. تحدد شروط استخدام الأداة صيانتها المجدولة.

إذا تم استخدام أداة Retriever في نظام الأنابيب الذي يحتوي على كميات كبيرة من الرمال أو غيرها من الحطام ، فقد تكون هناك حاجة إلى إجراءات الصيانة المتكررة للحفاظ على أداة Retriever نظيفة بشكل كاف أثناء التشغيل. في الحالات الشديدة ، مثل عندما يكون هناك كمية كبيرة من الرمال في نظام الأنابيب ، قد يكون من الضروري تنظيف أدوات المسترد بعد كل عملية استرداد. هذا لتجنب التآكل العالي و/أو أي أضرار أخرى للداخل من أداة المسترد الهيدروليكية.

الصيانة بعد الاستخدام

بعد الانتهاء من سلسلة من العمليات والوقت ، يتم تخزين أداة الاستيلاء على الأخذ الهيدروليكي لبعض الوقت ويجب تفكيكها وتنظيفها وتفتيشها وفقًا للخطوات التالية.

أداة هيدروليكية مزدوجة المفعول

التفكيك والتنظيف

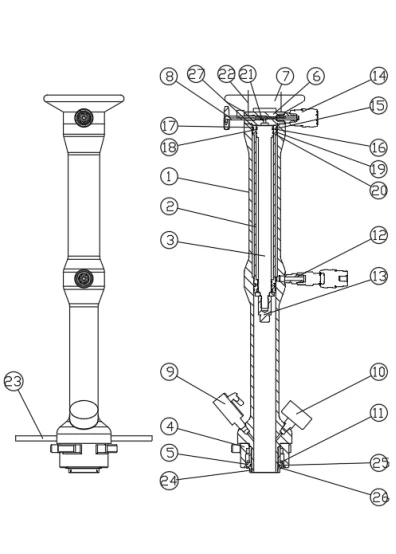

قم بتوصيل الخرطوم الهيدروليكي بالمضخة. اضبط المضخة على "الاسترداد" والمضخة حتى يتم سحب الأسطوانة الداخلية (2) وتوصيل قضيب (3) بالكامل إلى الأداة
قم بفك البراغي الستة على رأس الأسطوانة الرئيسية (22) وإزالة رأس الأسطوانة الرئيسية (6) وحلقة واقية (7).
ضع أداة الاسترجاع على صندوق مستقبل الزيت وضخ ببطء (في وضع "استرداد") حتى يخرج الختم في الطرف الخلفي للأسطوانة الداخلية من الأسطوانة الرئيسية (1). ضع العصا على الطرف الآخر من الأسطوانة الرئيسية ، ثم ادفع ببطء وبعناية الاسطوانة الداخلية من الأسطوانة الرئيسية. يرجى ملاحظة أنه بمجرد أن يتم تخفيف الأسطوانة الداخلية من الأسطوانة الرئيسية ، فإن جميع الزيت في أداة الاستيلاء سوف يتدفق ، لذلك تأكد من الحفاظ على فتح الأسطوانة الرئيسية فوق صندوق استلام الزيت. لاحظ أيضًا أن الأسطوانة الداخلية مليئة بالزيت الهيدروليكي ، والذي سيتدفق من الثقوب الأربعة في الأسطوانة.
upcrew (13) من نهاية قضيب التوصيل وادفع قضيب التوصيل من الأسطوانة الداخلية.

تتم الآن إزالة أداة Retriever بالكامل للتنظيف والتفتيش.

يتم تنفيذ الخطوات التالية (6 و 7) فقط إذا كان صمام المطرقة (11) ، أو مقياس الضغط (10) ، أو صمام نزيف (9) ، أو صمام رأس الأسطوانة (8) معيبًا أو يحتوي على تسرب مرتبط بهذه المكونات.

قم بفك المسمار M5x5 (11) على الجوز اقتران فضفاض (5). قم بفك صمولة المطرقة من الأسطوانة الرئيسية (باستخدام وجع ألين خاص) ، ثم قم بإزالة الجوز المطرقة (4).
قم بفك مقياس الضغط (10) وصمام النزيف (9) من الاسطوانة.
قم بفك جذع رأس الأسطوانة (8). في حالة تلف أي مكونات متبقية (أدوات توصيل سريعة ومقابض) ، يجب أيضًا إزالة هذه المكونات وتفتيشها واستبدالها حسب الضرورة.
قم بإزالة جميع الحلقات O ، والتجنيب ، وحلقات ارتداء ، ولكن اترك الحلقة المضادة للهدوء على الأسطوانة الداخلية في مكانها. تتلف هذه الحلقات بسهولة عند إزالتها ، لذلك يجب إزالتها فقط إذا كانت تلبس وتحتاج إلى استبدالها.
قم بتنظيف جميع المكونات تمامًا ، وخاصة داخل الأسطوانة الرئيسية ، مع منظف مناسب ،

حلقات O وارتداء الحلقات ، وأخاديدها على الأسطوانة الداخلية وقضيب التوصيل.

10. تحقق بعناية من الأختام وارتداء الخواتم. إذا تم خدش أي أختام أو تظهر علامات التآكل الأخرى ، فيجب استبدالها. إذا كنت بحاجة إلى استبدال الحلقة المضادة للسرقة على الأسطوانة الداخلية ، فيرجى الرجوع إلى تعليمات "استبدال حلقة مضادات القوى" في القسم التالي.

11. تحقق من الأجزاء اللازمة للتلف ، وخاصة السطح الداخلي للأسطوانة الرئيسية والأسطوانة الداخلية.

تأكد بالتأكيد من تطهير جميع الأسطح المربوطة من الجزيئات (الرمال ، والجزيئات المعدنية ، وما إلى ذلك) وتشحيمها بشكل صحيح قبل تركيب المكونات الفردية معًا. هذا مهم بشكل خاص عند تركيب جوز المطرقة على الأسطوانة الرئيسية. استخدام مواد تشحيم عالية الجودة مضادة للوسائد.

بعد تثبيت جميع الأختام في الموضع الصحيح ، قم بتطبيق الأختام مع شحم الحلقة O ، خاصة قبل تثبيت قضيب الاتصال على الأسطوانة الداخلية ، قبل تثبيت الأسطوانة الداخلية في الأسطوانة الرئيسية ، وقبل تثبيت الجوز المطرقة على الأسطوانة الرئيسية.

كن حذرًا عند إعادة الأجزاء معًا. يجب توخي الحذر الخاص لضمان عدم تلف الأختام عند تجميع المكونات.

إذا تمت إزالة الوصلات السريعة (12 ، 14) من الأسطوانة الرئيسية للصيانة أو الاستبدال ، فتأكد من إعادة تثبيتها في الموقع الصحيح. يجب تثبيت الخيط الداخلي على رأس الصمام لأداة الاستيلاء والمكان ، ويجب تثبيت الخيط الخارجي في "الأوسط" للأسطوانة الرئيسية لأداة الاستيلاء والمكان.

مهم! إذا كنت ترغب في استبدال البراغي التي تحمل الأداة ، فتأكد من استبدالها بمسامير أصلية جديدة من EMT. إذا تم استخدام أنواع أخرى من البراغي ، فلن يتم ضمان استردادات الهيدروليكية المزدوجة المفعول.
