وصف

مقدمة

يأتي نظام قسيمة التآكل القابل للسحب EMT-RCC مزودًا بأداة تثبيت وإزالة على شكل مشبك تجعل من الممكن تفكيك النظام عبر الإنترنت لخطوط الأنابيب المصممة للعمل عند ضغوط أقل من 10 ميجا باسكال. يمكن أن يعمل هذا النظام عند ضغوط تصل إلى 1500 رطل لكل بوصة مربعة (10.3 ميجا باسكال) ودرجات حرارة تصل إلى 500 درجة فهرنهايت/260 درجة مئوية. أثناء التشغيل، يمكن تعديل عمق زرع مسبار قسيمة التآكل ليناسب قطر خط الأنابيب وسمك الجدار. يتوفر النظام القياسي بأطوال مختلفة - 24، 30، 36، 42، و48 بوصة - مما يجعله مناسبًا للأنابيب ذات الأقطار المختلفة. في أقصى حدوده، يمكن للنظام أن يحمل قسيمة تآكل من النوع الشريطي المعزول. يشتمل نظام قسيمة التآكل على قضيب مسبار، وصمام كروي، وقسيمة تآكل، ومجموعة مشبك أمان قابلة للتعديل. يوصى باستخدام إغلاق الأمان عندما ينخفض ​​ضغط خط الأنابيب إلى أقل من 1500 رطل لكل بوصة مربعة وتنخفض درجة الحرارة إلى أقل من 500 درجة فهرنهايت.

عناصر

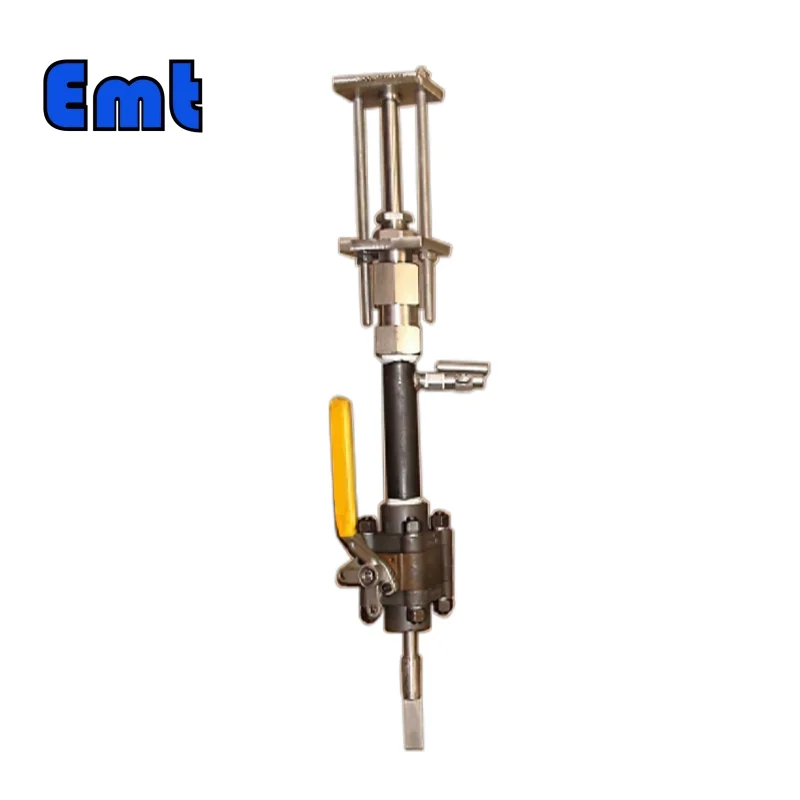

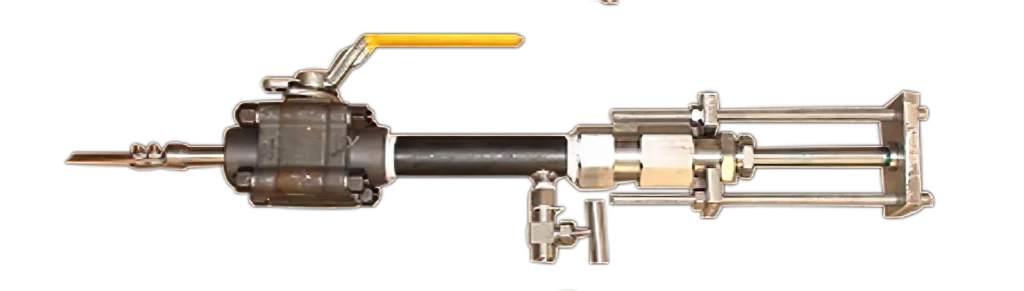

1. مجموعة مشبك الأمان: يضمن هذا المكون تثبيت النظام بشكل آمن على خط الأنابيب. إنه مصمم للتعامل مع ظروف الضغط ودرجة الحرارة العالية التي يعمل النظام في ظلها.
2. قفل الجوز: يلعب صامولة القفل دورًا حاسمًا في تأمين النظام ومنعه من الارتخاء بسبب الاهتزاز أو تغيرات الضغط في خط الأنابيب.
3. ختم الجوز: تعمل صامولة الختم جنبًا إلى جنب مع صامولة القفل لإنشاء ختم آمن ومحكم، مما يمنع أي تسرب من خط الأنابيب.
4. أنابيب الاتصال: هذا هو قسم النظام الذي يربط فعليًا قسيمة التآكل بخط الأنابيب. إنه مصمم لتحمل نفس ظروف الضغط ودرجة الحرارة التي يتحملها خط الأنابيب نفسه.
5. صمام كروي كامل التجويف: يتحكم هذا الصمام في تدفق وسط خط الأنابيب. يمكن أن يتوقف تمامًا أو يسمح بالتدفق الكامل، وهو أمر بالغ الأهمية لصيانة النظام وتشغيله.
6. قاعدة ملحومة: القاعدة الملحومة هي أساس نظام القسيمة، مما يوفر منصة صلبة ومتينة للمكونات الأخرى.
7. قضيب تركيب القسيمة: يحمل هذا القضيب كوبون التآكل في مكانه وهو قابل للتعديل ليناسب أقطار خطوط الأنابيب المختلفة وسمك الجدار.
8. قسيمة التآكل: قسيمة التآكل هي جزء من النظام الذي يراقب معدل التآكل داخل خط الأنابيب. عادة ما تكون مصنوعة من نفس مادة الأنبوب.
9. تعديل الجوز: يسمح صامولة الضبط بتحديد موضع قسيمة التآكل بدقة داخل خط الأنابيب. وهذا أمر بالغ الأهمية للحصول على بيانات دقيقة عن التآكل.
10. مشبك الأمان العلوي: يقوم هذا المشبك بتأمين الجزء العلوي من النظام ويعمل جنبًا إلى جنب مع مشبك الأمان السفلي لضمان تثبيت النظام بقوة على خط الأنابيب.
11. قفل الجوز: يوفر صامولة القفل طبقة إضافية من الأمان للنظام، مما يضمن بقاء التعديلات التي تم إجراؤها على موضع القسيمة ثابتة أثناء التشغيل.
12. مشبك الأمان السفلي: يقوم هذا المشبك بتأمين الجزء السفلي من النظام، ويعمل جنبًا إلى جنب مع مشبك الأمان العلوي لتوفير ربط محكم وآمن لخط الأنابيب.

إعادة التثبيت كوبونات التآكل القابلة للسحب EMT-RCC

بعد اكتمال عملية استبدال قسيمة التآكل أو إعادة تثبيتها بعد أعمال الفحص، تابع عملية إعادة تثبيت جهاز القسيمة.

(1) تأكد من وجود قضيب الضبط في مكانه.

Measure and adjust the distance between the two safety clamps (important); it should meet L2 = 515~525mm. If it does not meet this criterion, adjustments should be made to this range. (Note: Keep the lower safety clamp stationary during the adjustment process; only adjust the upper safety clamp during the adjustment process.)

(2) Replace the sealing material.

Clear the residual sealing material at the branch pipe threads and the sealing nut, and wrap the new sealing material at the branch pipe threads.

(3) Install the coupon device.

Align the coupon device with the branch pipe threads, hand-tighten until it doesn’t move, then use a wrench to tighten the sealing nut.

(4) Open the valve.

بعد فتح الصمام، تحقق مما إذا كان هناك أي تسرب في وصلة الأنبوب الفرعي والوصلات الملولبة الأخرى. في حالة وجود تسرب، أغلق الصمام، ثم تعامل مع مانع التسرب (استبدل مادة الختم أو استبدل الأجزاء، وصيانتها، وأعد تركيبها). إذا كان لا يزال هناك تسرب، كرر هذه الخطوة حتى لا يكون هناك تسرب.

(5) اضبط مشبك الأمان العلوي على موضع التثبيت الأولي.

اضبط صامولة الضبط السفلية لمشبك الأمان العلوي على أدنى موضع، واضبط هذه الصامولة على الفور عندما تؤثر على تعديل صامولة الضبط العلوية.

اضبط المسافة بين مشبك الأمان العلوي وسطح القاعدة الملحومة على مسافة تسجيل التثبيت الأولي L، راجع الخطوة (4) من التثبيت الأولي.

عند ضبط الصواميل، يمكن لشخص واحد أن يعمل بالتناوب لربط الصمولتين؛ أو يمكن لشخصين ربط الصامولتين في نفس الوقت، في محاولة للحفاظ على مشبك الأمان العلوي بشكل عمودي على قضيب دعم القسيمة لتجنب الإمالة المفرطة.

(6) قفل قضيب دعم القسيمة.

بعد ضبط مشبك الأمان العلوي في مكانه، تحقق من اتجاه قضيب دعم القسيمة، وأدر قضيب دعم القسيمة بحيث يشير سطح المؤشر في اتجاه تدفق متوسط ​​خط الأنابيب. قم بربط صواميل الضبط العلوية والسفلية لمشبك الأمان العلوي، وفحص وشد صامولة القفل لمشبك الأمان السفلي. اكتمل التثبيت.

وبهذا تنتهي عملية إعادة التثبيت.

أسئلة مكررة

س1: ما هي قسيمة التآكل القابلة للسحب؟

ج1: قسيمة التآكل القابلة للسحب هي جهاز ثوري يستخدم للمراقبة المستمرة في الوقت الحقيقي للتآكل في البيئات الصناعية. لقد تم تصميمه للعمل في ظل الظروف القاسية ويمكن تعديله ليناسب أقطار خطوط الأنابيب المختلفة وسمك الجدار.

س2: ما هي المواد المستخدمة في بناء كوبونات التآكل القابلة للسحب؟

A2: قسائم التآكل القابلة للسحب مصنوعة من الفولاذ المقاوم للصدأ 316، المعروف بمقاومته الفائقة للتآكل ومتانته. يمكن للمواد الأخرى تلبية احتياجات العملاء.

س 3: كيف يمكن لنظام قسيمة التآكل القابل للسحب أن يتحمل ظروف الضغط ودرجة الحرارة العالية؟

A3: تم تصميم النظام للعمل عند ضغوط تصل إلى 1500 رطل لكل بوصة مربعة (10.3 ميجا باسكال) ودرجات حرارة تصل إلى 500 درجة فهرنهايت (260 درجة مئوية). إن بنيتها القوية واستخدام مواد عالية الجودة تمكنها من تحمل هذه الظروف القاسية.

س 4: ما هي الأطوال القياسية لنظام قسيمة التآكل القابل للسحب؟

ج4: يتوفر النظام بأطوال قياسية تبلغ 24 و30 و36 و42 و48 بوصة لاستيعاب خطوط الأنابيب ذات الأقطار المختلفة.

س 5: ما هي المعايير التي تستوفيها قسائم التآكل القابلة للسحب؟

ج5: تلبي قسائم التآكل القابلة للسحب المتطلبات الصارمة لـ NACE MR0175 وMR0103، مما يضمن جودتها واعتماديتها في البيئات الصناعية المختلفة.

استنتاج

يعد نظام قسيمة التآكل القابل للسحب EMT-RCC حلاً مبتكرًا لمراقبة التآكل المستمر في الوقت الفعلي في البيئات الصناعية. تم تصميم هذا النظام لتحمل ضغوط تصل إلى 1500 رطل لكل بوصة مربعة (10.3 ميجا باسكال) ودرجات حرارة تصل إلى 500 درجة فهرنهايت (260 درجة مئوية)، ويوفر أداءً فائقًا في ظروف التشغيل القاسية. إنه يأتي مزودًا بالمرونة اللازمة لضبط عمق زرع مسبار قسيمة التآكل بناءً على قطر خط الأنابيب وسمك الجدار.

مع أطوال قياسية تتراوح من 24 إلى 48 بوصة، يمكن للنظام استيعاب مجموعة متنوعة من أقطار خطوط الأنابيب. علاوة على ذلك، تضمن مجموعة مشبك الأمان التشغيل والصيانة الآمنة، مما يجعلها الاختيار الأمثل للصناعات التي تبحث عن أدوات موثوقة وفعالة لمراقبة التآكل.

إن عملية إعادة تثبيت قسيمة التآكل القابلة للسحب EMT-RCC مبسطة ومنظمة بشكل جيد، مما يضمن الحد الأدنى من وقت التوقف عن العمل وأقصى قدر من الكفاءة التشغيلية. تم تصميم هذا النظام بمواد عالية الجودة مثل الفولاذ المقاوم للصدأ 316 ويتوافق مع معايير NACE الصارمة، وقد تم تصميمه لضمان طول العمر والموثوقية.

في الختام، يعد نظام قسيمة التآكل القابل للسحب EMT-RCC حلاً ثوريًا يجمع بين المتانة والمرونة والكفاءة، مما يوفر تجربة لا مثيل لها في مراقبة التآكل لمختلف التطبيقات الصناعية.
