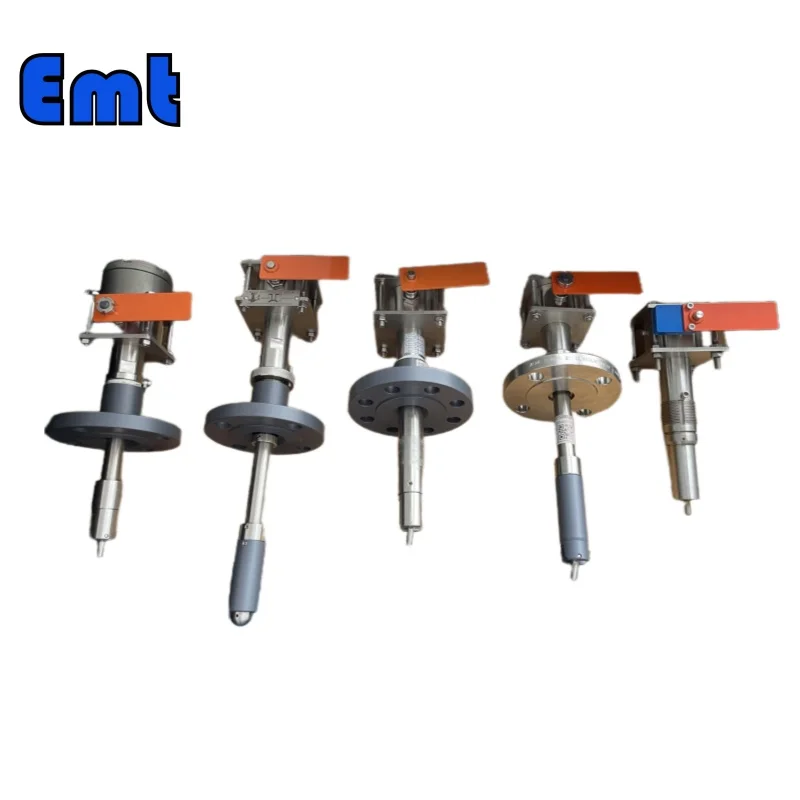

مقدمة لكاشف الخنازير في خط الأنابيب

تلعب أجهزة كشف مخلفات خطوط الأنابيب دورًا حاسمًا في صيانة وفحص وتشغيل خطوط أنابيب النفط والغاز والأنواع الأخرى من الأنابيب. تم تصميم هذه الأجهزة خصيصًا لتتبع وتحديد موقع خنازير خطوط الأنابيب أثناء اجتيازها لنظام خطوط الأنابيب. تعد القدرة على اكتشاف الخنازير ومراقبتها بدقة أمرًا ضروريًا لتخفيف المخاطر المرتبطة بانسداد خطوط الأنابيب أو التآكل أو غيرها من المشكلات المحتملة التي قد تؤدي إلى عدم الكفاءة التشغيلية أو حتى الحوادث.

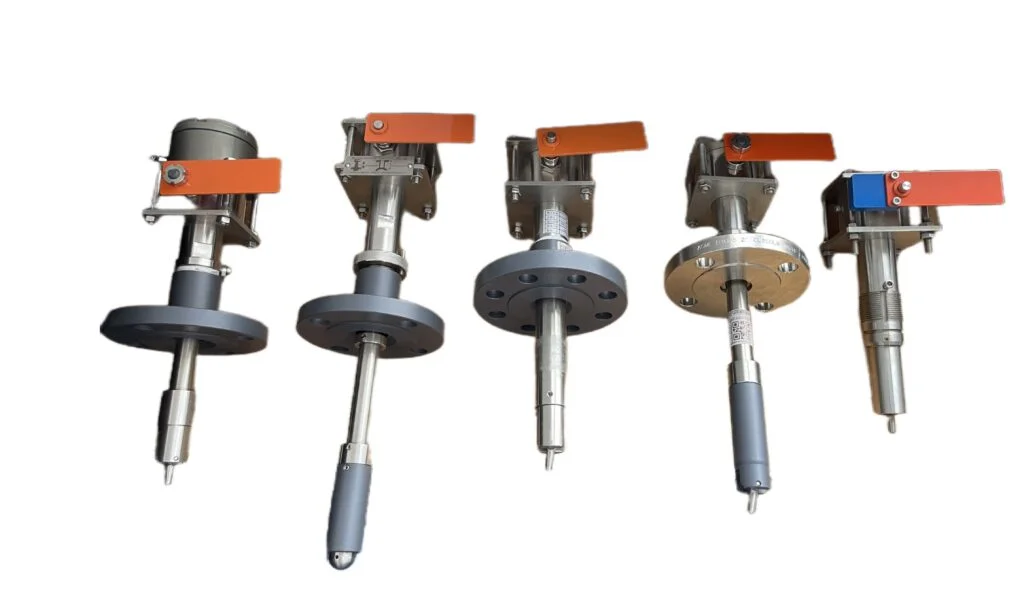

أجهزة الكشف عن الخنازير تأتي في أنواع مختلفة، ولكل منها قدراتها وتطبيقاتها الفريدة. وهي تتراوح من الأجهزة المصممة لاكتشاف وجود خنزير إلى الأنظمة الأكثر تقدمًا التي يمكنها توفير معلومات مفصلة حول الحالة الداخلية لخط الأنابيب. وتمتد فائدة هذه الكاشفات إلى ما هو أبعد من الصيانة والتنظيف الروتيني، حيث يتم استخدامها أيضًا في عمليات التفتيش التفصيلية للكشف المبكر عن عيوب خطوط الأنابيب أو الحالات الشاذة.

في هذه المقالة، سوف نستكشف الأنواع المختلفة من أجهزة كشف مخلفات الأنابيب ونتعمق في ميزاتها وفوائدها وتطبيقاتها النموذجية. من خلال فهم الوظائف والاستخدامات المتنوعة لهذه الأدوات، يمكن للمشغلين اتخاذ قرارات مستنيرة بشأن أفضل كاشف للخنازير لاستخدامه بناءً على ظروف ومتطلبات خطوط الأنابيب الخاصة بهم.

نوع الاتصال

تتميز أجهزة الكشف عن الخنازير في خطوط الأنابيب بطريقتين أساسيتين للاتصال: توصيل الحافة واتصال اللحام.

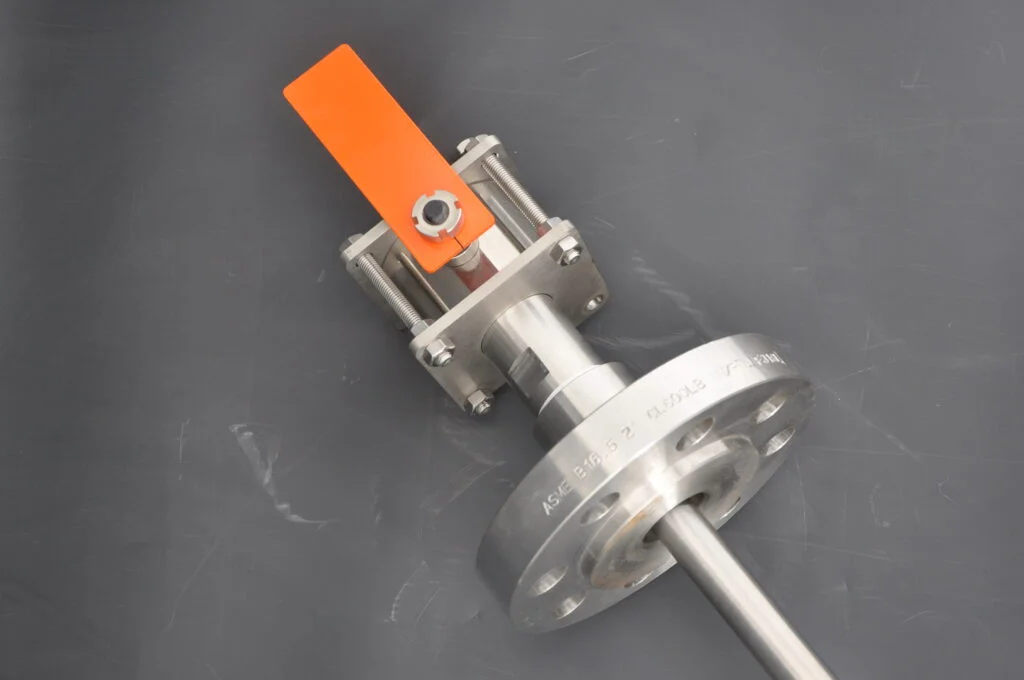

اتصال شفة

يعد اتصال الحافة طريقة شائعة نظرًا لمرونتها وسهولة صيانتها. إحدى المزايا الأساسية لوصلات الفلنجة هي أنها تسهل التجميع والتفكيك البسيط، مما يجعلها مفيدة لمهام الصيانة أو التعديل. كما أنها توفر اتصالًا آمنًا ومانعًا للتسرب، وهو أمر بالغ الأهمية للحفاظ على سلامة خط الأنابيب.

اتصال اللحام

من ناحية أخرى، توفر وصلات اللحام متانة وموثوقية لا مثيل لها. يوفر اللحام رابطة دائمة وقوية يمكنها تحمل الضغوط ودرجات الحرارة العالية. يعد هذا النوع من الاتصال مفيدًا بشكل خاص في البيئات عالية الضغط حيث يكون الاتصال القوي وطويل الأمد أمرًا بالغ الأهمية.

آلية إثارة خنزير خط الأنابيب

يتم تصنيف آلية التشغيل الخاصة بكاشفات خنازير الأنابيب إلى ثلاثة أنواع: أحادية الاتجاه، وثنائية الاتجاه، وعالمية الاتجاه.

آليات الزناد

يعد المشغل مكونًا مهمًا يخترق جدار خط الأنابيب. يتفاعل عندما يواجه خنزير تنظيف عابرًا، مما يدفع العلم إلى الدوران 90 درجة من وضعه الأفقي إلى الوضع المستقيم.

آلية

تلعب الآلية دورًا حاسمًا في نقل حركة الزناد داخل الأنبوب إلى إشارة أو دائرة خارجية. يعد هذا الإرسال جزءًا لا يتجزأ من وظيفة كاشف الخنازير، مما يتيح الإشارة الخارجية لموقع الخنزير داخل خط الأنابيب.

علامة مرئية أو مؤشر كهربائي

تعمل الإشارة المرئية أو المؤشر الكهربائي المثبت خارجيًا كنظام إخطار فوري. عادةً ما يتم وضع هذا المكون على وعاء الضغط، والذي يعمل أيضًا كموقع تركيب لآلية التشغيل. يعمل كجهاز عزل، مما يضمن التشغيل الآمن للكاشف.

إن كاشف الخنازير الموجود في خط الأنابيب هو جهاز متطور ذو تصميم مصمم بعناية. ويضمن تركيبها - بدءًا من طرق الاتصال وحتى آليات التشغيل - التشغيل الدقيق والموثوق والآمن لمهام تنظيف وفحص خطوط الأنابيب.

مبدأ العمل لجهاز كشف الخنازير في خط الأنابيب

مبدأ عمل كاشف الخنازير الموجود في خط الأنابيب متأصل في التفاعل بين الخنزير الذي يتحرك عبر خط الأنابيب وآلية تشغيل الكاشف.

في قلب هذه العملية يوجد الزناد، الذي يتم وضعه بشكل استراتيجي داخل خط الأنابيب بالقرب من الجدار. يتم اختيار هذا الموقع للسماح للمشغل بالتفاعل مع الخنزير أثناء مروره عبر خط الأنابيب.

أثناء تحرك الخنزير على طول خط الأنابيب، فإنه يتلامس مع الزناد، مما يؤدي إلى سلسلة من الأحداث. تم تصميم الزناد للرد على هذا الاتصال عن طريق إطلاق قوة مغناطيسية تسحب العلم المرفق بالكاشف.

هذه القوة المغناطيسية قوية بما يكفي لتسبب دوران عمود العلم بمقدار 90 درجة. في البداية، يكون العلم في وضع أفقي، ولكن تحت تأثير القوة المغناطيسية، يتحرك إلى وضع مستقيم. يوفر هذا التحول الدراماتيكي في اتجاه العلم مؤشرًا مرئيًا لموقع الخنزير داخل خط الأنابيب.

يمكن للمراقبين بعد ذلك تحديد موقع خنزير التنظيف بناءً على موضع العلم. وهذا يوفر طريقة بسيطة لكنها فعالة لمراقبة تقدم الخنزير عبر خط الأنابيب، مما يضمن سير أي عمليات تنظيف أو فحص كما هو مخطط لها.

بمجرد مرور الخنزير واكتمال عملية المراقبة، يمكن إعادة تعيين العلم للاستخدام التالي. ويتم ذلك عن طريق قلبه عكس اتجاه عقارب الساعة وإعادته إلى وضعه الأفقي الأصلي، ليكون جاهزًا للمرور التالي للخنزير.

كيف يعمل؟

يتم تثبيت إشارات الخنازير المتطفلة بشكل دائم على خط الأنابيب باستخدام تركيبات متخصصة، ولا يمكن تغيير موقعها بمجرد تحديده. يمكن أن يتم التثبيت إما من خلال شفة أو عن طريق اللحام. يحتوي هذا النوع من الإشارات على مشغل يلتصق بالأنبوب ويتم تنشيطه ميكانيكيًا عندما يمر الخنزير.

استنتاج

في الختام، تعد أجهزة الكشف عن خلل خطوط الأنابيب أدوات أساسية في صيانة وفحص وتشغيل خطوط الأنابيب في مختلف الصناعات، مثل النفط والغاز. إنها توفر رؤى قيمة حول حالة خطوط الأنابيب، وتساهم في الكشف المبكر عن العيوب المحتملة، وتسهل مهام الصيانة الروتينية. يضمن التصميم المعقد لهذه الأجهزة، بما في ذلك أنواع الاتصال وآليات التشغيل، موثوقيتها ودقتها وسلامتها في التشغيل.

وبينما ننتقل إلى عصر التقدم التكنولوجي المتزايد، لا يمكن المبالغة في تقدير دور أجهزة الكشف عن الخنازير في الحفاظ على سلامة خطوط الأنابيب. سواء أكان ذلك النوع التدخلي المثبت بشكل دائم على خطوط الأنابيب أو النوع المرن غير التدخلي، تستمر هذه الأجهزة في لعب دور حاسم في تعزيز كفاءة وسلامة أنظمة خطوط الأنابيب. من خلال اختيار كاشف الخنازير الصحيح لاحتياجاتهم الخاصة، يمكن للمشغلين ضمان طول العمر والأداء الأمثل لأنظمة خطوط الأنابيب الخاصة بهم.
