وصف

أنا.مقدمة

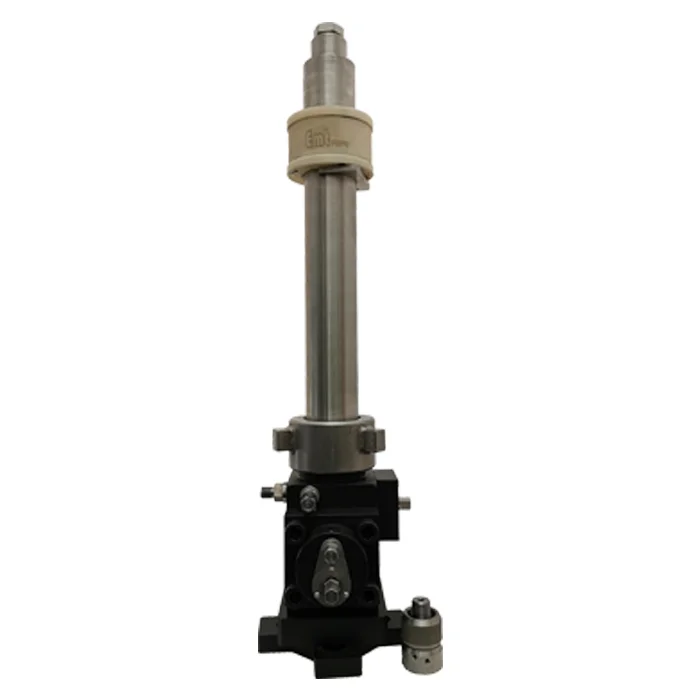

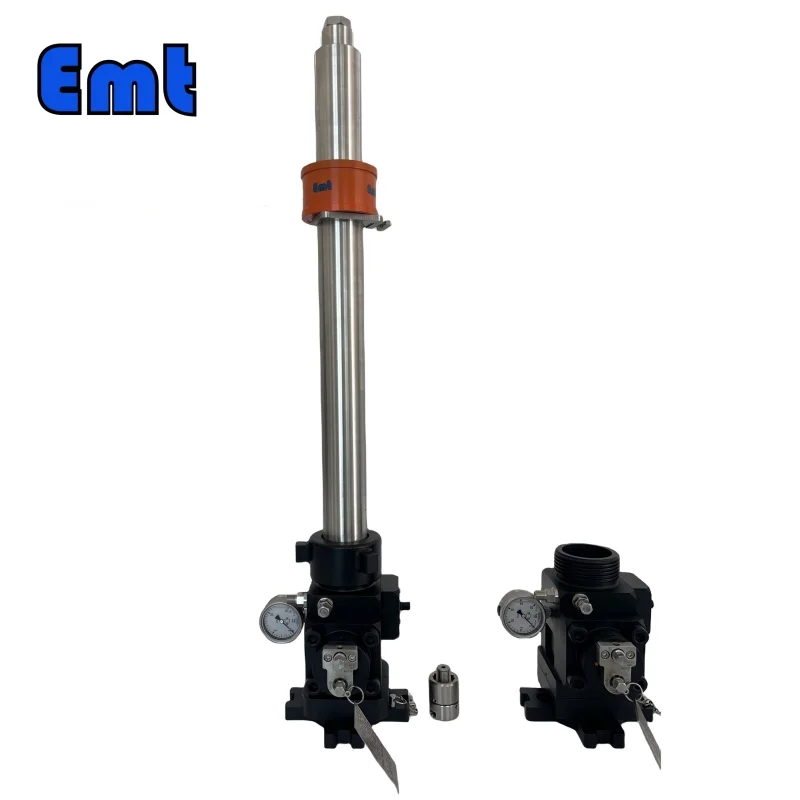

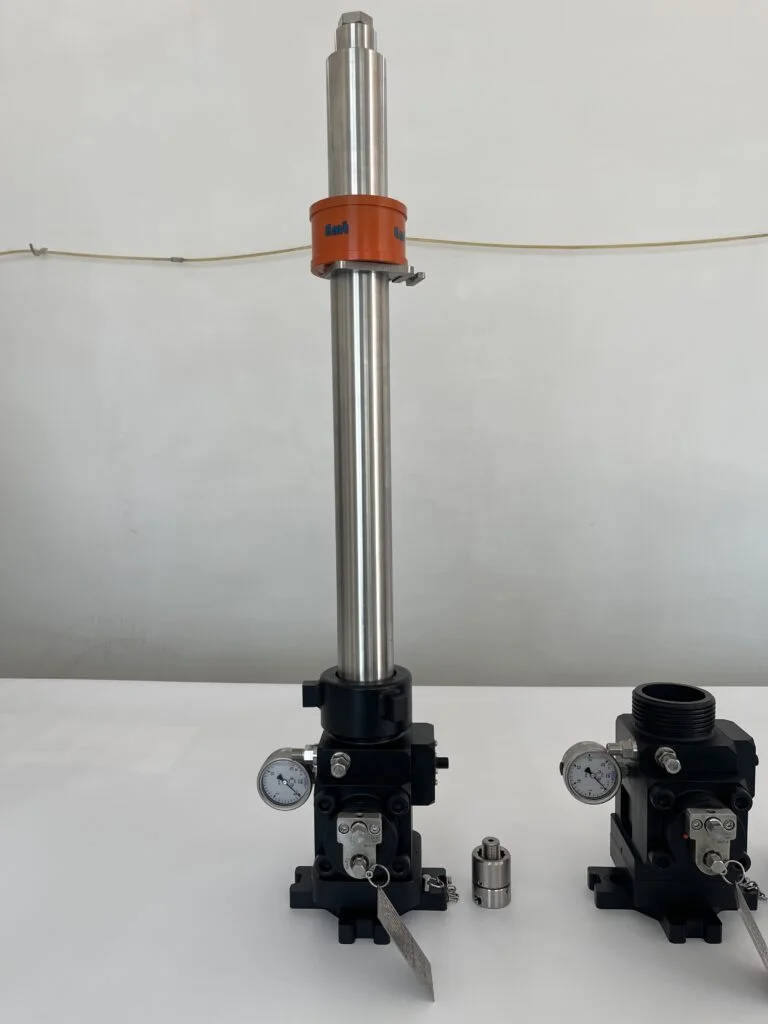

تعتبر كوبونات التآكل أدوات حيوية تستخدم لتحديد وتقييم مدى التآكل داخل أنظمة خطوط الأنابيب. أنها توفر تقييمًا دقيقًا لحالة التآكل الداخلي، وهو أمر بالغ الأهمية لصيانة خط الأنابيب والحفاظ عليه. حاليًا، تنجح قسائم التآكل المستخدمة محليًا ودوليًا بشكل عام في اكتشاف تآكل خطوط الأنابيب. ومع ذلك، فإن غالبية هذه الأجهزة تتطلب خفض الضغط في خطوط الأنابيب ووقف العمليات، مما قد يؤدي إلى خسائر اقتصادية كبيرة. واستجابة لهذا التحدي، قامت شركتنا بتطوير أداة متخصصة تسمح باستخراج كوبون التآكل حتى عندما يكون خط الأنابيب تحت الضغط. وهذا يلغي الحاجة إلى خفض ضغط خط الأنابيب وإغلاقه. المكونات الأساسية لهذه الأداة مصنوعة من الفولاذ المقاوم للصدأ، مما يمنح مقاومة لكل من الظروف الحمضية والقلوية، فضلاً عن مقاومة فائقة للتآكل. تعمل أداة الاسترجاع من خلال آلية اتصال ميكانيكية، مما يضمن الحساسية والموثوقية.

ثانيا. الخصائص التقنية

III. Applications

1. صناعة النفط والغاز: This retrieval tool is extensively used in the oil and gas industry for routine inspection and maintenance of pipelines. It helps in monitoring the rate of corrosion in pipelines that transport crude oil, natural gas, and other petroleum products.
2. Chemical Processing Industry: In chemical plants, many substances transported through pipelines can be corrosive. The retrieval tool can help determine the corrosive nature of different chemicals and the effect they have on the pipeline material.
3. محطات معالجة المياه: يمكن استخدام أدوات استرجاع قسيمة التآكل في مرافق معالجة المياه حيث يتم نقل كميات كبيرة من المياه عبر خطوط الأنابيب. يمكن أن تساعد هذه الأدوات في مراقبة وإدارة التآكل الناجم عن الشوائب الموجودة في الماء.
4. صناعة توليد الطاقة: في محطات توليد الطاقة، وخاصة تلك التي تستخدم البخار، يمكن أن تكون الأداة مفيدة لمراقبة التآكل في أنابيب الغلايات وخطوط أنابيب نقل البخار.
5. التطبيقات البحرية: في منصات الشحن والحفر البحرية، يمكن استخدام أداة الاسترجاع لاختبار التآكل في المكونات المختلفة المعرضة للبيئات البحرية القاسية.
6. صناعة الادوية: في صناعة الأدوية، حيث يعد الحفاظ على نقاء المنتجات أمرًا بالغ الأهمية، يمكن استخدام هذه الأدوات لمراقبة التآكل في خطوط الأنابيب التي تنقل السوائل والغازات والمعلقات المختلفة.

رابعا. تعليمات الإستخدام

• التحضير قبل استخدام الأداة
  تأكد من جعل صمام اللوحة مفتوحًا بالكامل أو مغلقًا بالكامل، ثم قم بعكس سداسي صمام لوحة الدوران قليلاً، بحيث يواجه السداسي العلوي لأعلى (عموديًا على محور الجهاز)، وإلا سيحدث ضرر لا يمكن إصلاحه!
• دليل خطوة بخطوة حول تشغيل أداة الاسترجاع


  استرجاع قسيمة التآكل	تركيب قسيمة التآكل
  (1) قم بتثبيت المحول	(1) تثبيت المسترد
  (2) قم بتركيب صامولة المطرقة وصمام الخدمة	(2) أغلق صمام النزيف
  (3) تثبيت المسترد	(3) فتح صمام الالتفافية
  (4) قم بإزالة قسيمة التآكل	(4) افتح صمام الخدمة
  (5) أغلق صمام الخدمة	(5) تثبيت كوبونات التآكل
  (6) أغلق الصمام الالتفافي	(6) افتح صمام التسييل
  (7) افتح صمام التسييل	(7) افتح برغي الختم
  (8) افتح برغي الختم	(8) أغلق صمام النزيف
  (9) إزالة المسترد	(9) إزالة المسترد
  	(10) قم بإزالة صامولة المطرقة وصمام الخدمة
  	(11) إزالة المحول
  	(12) قم بتركيب سدادة الأنبوب والغطاء الواقي

خامسا هيكل المعدات

(1) صامولة المطرقة- قاعدة التوصيل وصمام الخدمة (طلاء PTFE)؛

(2) صمام الخدمة- مسترد التوصيل، يستخدم لضبط الضغط الداخلي لأدوات إزالة الضغط (طلاء PTFE)؛

(3) صمام النزيف— يستخدم لتحرير الضغط الداخلي لأداة إزالة الضغط (الفولاذ المقاوم للصدأ)؛

(4) صمام الالتفافية— يستخدم لموازنة الضغط الداخلي لأداة إزالة الضغط (الفولاذ المقاوم للصدأ)؛

(5) محول— يستخدم لربط قسائم التآكل والمسترد (الفولاذ المقاوم للصدأ) ؛

(6) محرك التوصيل— لإزالة وتثبيت قابس محرك الأقراص الخاص بكوبونات التآكل (الفولاذ المقاوم للصدأ)؛

(7) رافع التوصيل— يستخدم لربط المقابس الفولاذية المغناطيسية الداخلية والخارجية (الفولاذ المغناطيسي عالي الكثافة)؛

(8) وقف الحظر— لتثبيت رافع القابس (الفولاذ المقاوم للصدأ)؛

(9) المسترد— توصيل صمام لوحة التروس لرفع وتركيب قسائم التآكل (الفولاذ المقاوم للصدأ)؛

سادسا. صيانة

تتضمن صيانة أداة استرجاع الضغط، التي تعد أمرًا بالغ الأهمية لطول عمرها ووظيفتها، عدة خطوات رئيسية يجب القيام بها بعد كل استخدام. أولاً، من المهم التأكد من تنظيف الأداة وكل مكون من مكوناتها بدقة. تتضمن هذه الخطوة مسح أي مواد أو حطام متبقي قد تراكم أثناء الاستخدام.

الخطوة التالية في عملية الصيانة هي تجفيف الأداة تمامًا. من المهم منع بقاء أي رطوبة على أداة الاسترجاع لأن ذلك قد يؤدي إلى الصدأ أو أشكال أخرى من التآكل بمرور الوقت، خاصة إذا تم تخزين الأداة في بيئة رطبة.

أخيرًا، يجب الانتباه إلى جميع مناطق الأداة التي تحتوي على الحلقات الدائرية. وينبغي تشحيم هذه المناطق بشكل مناسب بعد كل استخدام. يعد تطبيق الشحوم بمثابة إجراء وقائي يساعد على تجنب أضرار التآكل بمرور الوقت. كما أنها تحافظ على مرونة الحلقات الدائرية وقدرتها على الغلق، مما يضمن أدائها بفعالية أثناء كل استخدام.

باختصار، يعد التنظيف والتجفيف والتشحيم المنتظم والدقيق لأداة إزالة الضغط ومكوناتها خطوات حيوية في الحفاظ على وظائفها وإطالة عمرها الافتراضي.

سابعا. ملخص

يقدم هذا المقال أداة استرداد قسيمة التآكل، وهي حل مبتكر لتآكل خطوط الأنابيب. تتطلب الطرق التقليدية لاستخراج قسيمة التآكل إغلاق خطوط الأنابيب، لكن هذه الأداة المبتكرة تسمح بالاستخراج تحت الضغط، وبالتالي التحايل على عمليات الإغلاق والخسائر الاقتصادية المرتبطة بها. مصنوعة من الفولاذ المقاوم للصدأ متعدد الاستخدامات، ويمكن استخدام الأداة عبر مختلف الضغوط ودرجات الحرارة وأقطار الأنابيب، ولها تطبيقات في العديد من الصناعات، بما في ذلك النفط والغاز والمعالجة الكيميائية ومعالجة المياه وتوليد الطاقة والبحرية والصيدلانية. يؤكد المقال على أهمية الصيانة المناسبة لضمان طول عمر الأداة ويقدم دليلاً خطوة بخطوة حول تشغيلها. ويختتم باقتراح مزيد من البحث لتحسين أداء الأداة وتصميمها.

يعد فهم أداة استرداد قسيمة التآكل وتشغيلها أمرًا حيويًا للصناعات التي تعتمد على أنظمة خطوط الأنابيب واسعة النطاق. فهو لا يساعد في تحديد وقياس التآكل فحسب، بل يلغي أيضًا الحاجة إلى إغلاق خطوط الأنابيب المكلفة، مما يعد بفوائد اقتصادية كبيرة.

اقتراحات لمزيد من البحث أو التحسينات

في حين أن أداة الاسترجاع أثبتت فعاليتها في العديد من التطبيقات، إلا أن إجراء المزيد من الأبحاث قد يكون مفيدًا في استكشاف أدائها عبر الوسائط المختلفة وفي ظل الظروف القاسية. بالإضافة إلى ذلك، يمكن للتقدم في علوم المواد أن يفتح السبل لتطوير المكونات التي توفر مقاومة أكبر للتآكل. وأخيرًا، يمكن أن تؤدي التحسينات في تصميم الأداة لزيادة تبسيط عملها إلى زيادة اعتمادها في جميع أنحاء الصناعة.
