وصف

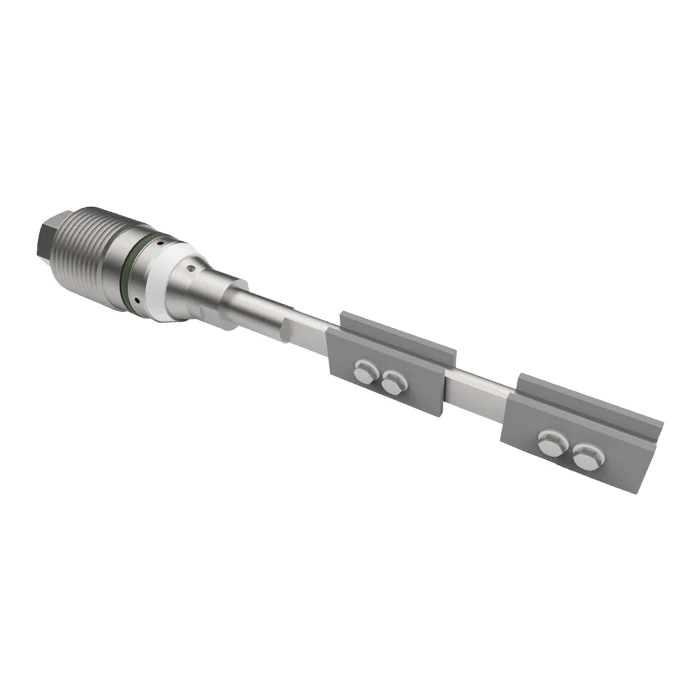

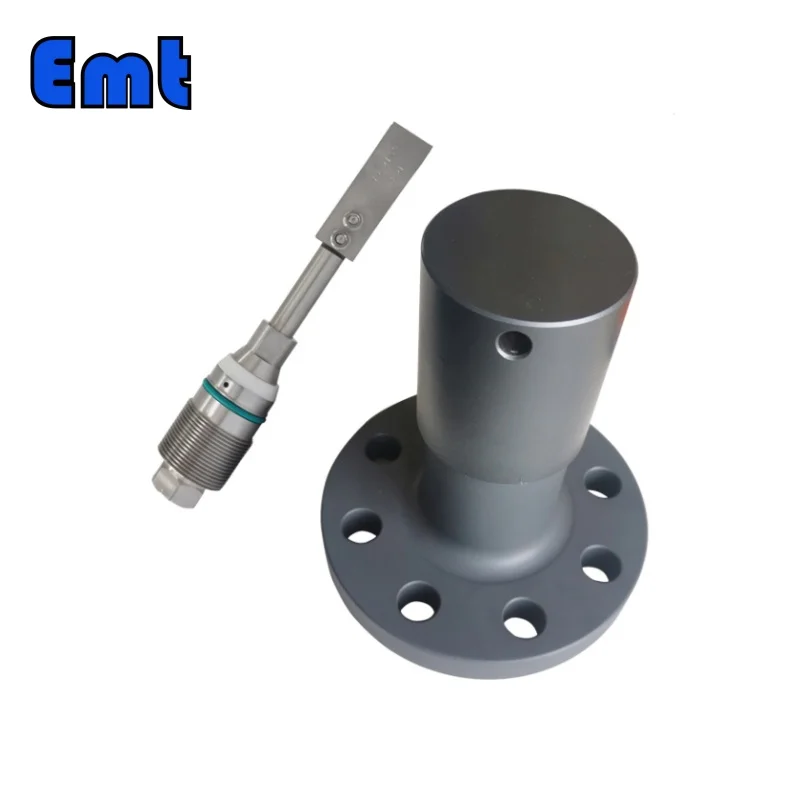

Corrosion joint fixers are a simple and effective tool for quantitative estimation of corrosion rates in operating systems. It also provides visual cues to identify the type of corrosion occurring within the system under surveillance. The bracket is the key component of the product. For more details about coupon holders, please contact our experts.

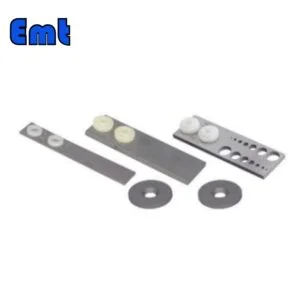

Our standard capocro coupons are equipped with insulation made from Delrin that can withstand temperatures up to 200°F(93°C). If your request involves higher temperatures, we offer alternative insulation, which should be specified at the time of ordering. These high temperature preservation options include:

• Teflon, capable of withstanding up to 500°F (260°C),
• Rulon, suitable for temperatures up to 550°F (288°C),
• Ceramic, designed for extreme conditions up to 1472°F (800°C),

For further information about the Corrosion Coupon Holder Assembly, please don’t hesitate to get in touch with our professional team.

Types of Pipeline Corrosion and Anti-corrosion Measures

Types of Corrosion in Steel Pipes

يمكن تقسيم تآكل خطوط الأنابيب المعدنية المدفونة إلى فئتين: التآكل المنتظم والتآكل المحلي، حيث يكون التآكل المحلي أكثر شيوعًا وأكثر ضررًا. تتم عملية تآكل الأنابيب الفولاذية في التربة بشكل رئيسي من خلال الذوبان الكهروكيميائي، الذي يشكل خلايا التآكل ويؤدي إلى ثقب الأنابيب الفولاذية بسبب التآكل.

وفقًا للقرب بين منطقة الأنود في خزان التآكل (حيث يبدأ التآكل) ومنطقة الكاثود (حيث يعود التيار)، يمكننا أيضًا تقسيم أشكال التآكل للأنابيب الفولاذية إلى فئتين: تآكل الأخدود الصغير والتآكل الكبير تآكل الأخدود.

يشير تآكل الخلايا الدقيقة إلى التآكل الناجم عن نشاط الخلايا الدقيقة حيث لا يفصل بين الأنود والكاثود سوى بضعة ملليمترات أو حتى ميكرونات. عادة ما يكون نمط التآكل الخاص بتآكل الخلايا الدقيقة منتظمًا جدًا، لذلك يطلق عليه أيضًا "التآكل الموحد". لا يرتبط معدل تآكل الخلية الدقيقة بمقاومة التربة (مقاومة التربة للتيار)، ولكن بعملية القطب الكهربائي للأنود الدقيق والكاثود الدقيق. عادة ما يكون هذا النوع من التآكل أقل ضررًا على الأنابيب الفولاذية المدفونة.

تآكل الخلايا الكلية وتدابير مكافحة التآكل

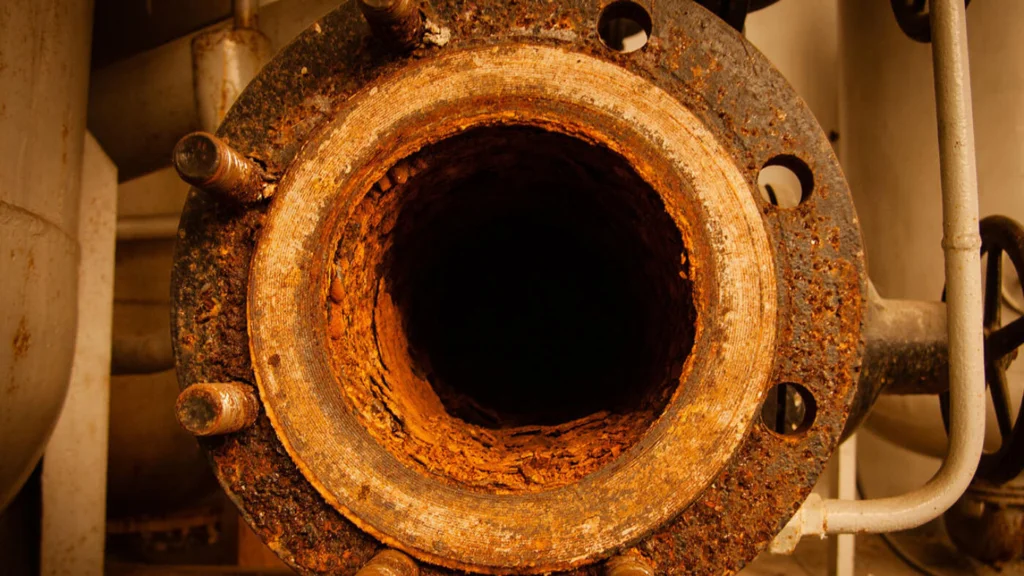

يشير تآكل الخلايا الكبيرة إلى تآكل الأنابيب الناتج عن نشاط الخلايا الكبيرة حيث تكون مناطق الأنود والكاثود متباعدة بعدة سنتيمترات أو حتى عدة أمتار. غالبًا ما نشير إلى هذا أيضًا بالتآكل الموضعي. ونظرًا للمسافة الكبيرة بين منطقتي الأنود والكاثود، فإن المقاومة من التربة (مقاومة التربة) تمثل جزءًا كبيرًا من المقاومة الإجمالية في دائرة التآكل. ولذلك، فإن معدل تآكل الخلايا العيانية يتأثر بعمليات القطب الكهربائي للأنود والكاثود، وكذلك مقاومة التربة. يمكن أن تؤدي مقاومة التربة العالية إلى تقليل معدل تآكل البطاريات الكبيرة. إن تآكل البقع أو الثقوب التي نراها على سطح الأنابيب الفولاذية المدفونة هو في الأساس نتيجة لتآكل الخلايا الكبيرة، والذي يمكن أن يسبب أضرارًا جسيمة.

باختصار، يتعرض خط الأنابيب المدفون بشكل رئيسي للتآكل الكهروكيميائي في التربة، والذي ينقسم إلى ثلاث عمليات: عملية الأنود، عملية الكاثود والعملية الحالية. هذه العمليات مستقلة ومترابطة. إذا تمت مقاطعة عملية معينة، فإن التآكل سيتوقف أو يتباطأ، مما يوفر أساسًا نظريًا لتنفيذ تدابير مكافحة التآكل.

تدابير مكافحة التآكل لأنابيب الصلب

في ضوء العمليات الثلاث للتآكل الكهروكيميائي، فإن إجراءات مقاومة التآكل للأنابيب الفولاذية تتضمن أيضًا قمع واحدة على الأقل من هذه العمليات. على سبيل المثال، يمكن أن يؤدي تطبيق طلاء مضاد للتآكل على الجدار الخارجي لخط الأنابيب إلى زيادة مقاومة الدائرة وتقليل تيار التآكل. إن استخدام مصدر طاقة خارجي DC يمكن أن يجعل الأنابيب الفولاذية لها إمكانات سلبية بالنسبة للتربة، مما يشكل حماية كاثودية. يؤدي هذا إلى إزالة الفرق المحتمل بين الأنود والكاثود، مما يؤدي بشكل أساسي إلى إيقاف تقدم عمليات الأنود والكاثود. في حين أن الطلاء المضاد للتآكل يعمل كحاجز وقائي، فإن الحماية الكاثودية تعالج السبب الجذري للتآكل.

ومع ذلك، فإن أي أجزاء حديدية مكشوفة سوف تسرع من التآكل المحلي. ولذلك، فإن الطريقة الأكثر فعالية لمكافحة التآكل في الوقت الحاضر هي الجمع بين الطلاء المضاد للتآكل والحماية الكاثودية، ولدى الولايات المتحدة ودول أخرى أحكام واضحة لذلك. إذا تم استخدام طلاء مضاد للتآكل، فيجب أيضًا تطبيق الحماية الكاثودية.

بالنسبة لنظام الغاز الحضري الذي يحتوي على شبكة أنابيب كثيفة تحت الأرض، يكون تداخل مصدر طاقة الحماية الكاثودية الخارجي مع خطوط الأنابيب الأخرى أكبر. يمكن أن يفيد ذلك الأنابيب المحمية بينما يتسبب في تداخل التآكل في الأنابيب غير المحمية. لا تنشأ هذه المشكلة مع حماية الأنود المضحية، والتي تتضمن استخدام معدن ذو إمكانات سلبية أكثر من الأنابيب الفولاذية وربطه بالأنبوب. لذلك، بالنسبة لخطوط أنابيب نقل الغاز الرئيسية في المناطق الحضرية، فمن المستحسن استخدام مزيج من الطلاء المضاد للتآكل والأنود المضحي. بالنسبة لخطوط الأنابيب غير الرئيسية ذات الضغط المنخفض، عادةً ما يكون التطبيق المباشر للطلاءات المضادة للتآكل كافيًا.

استنتاج

باختصار، يعد فهم التآكل وتخفيفه أمرًا بالغ الأهمية للحفاظ على سلامة خطوط الأنابيب وطول عمرها. توفر مجموعات أدوات التوصيل للتآكل طريقة فعالة ودقيقة لتقدير معدلات التآكل وتحديد أنواع التآكل في أنظمة التشغيل. بفضل مقاومته لدرجات الحرارة العالية ومجموعة واسعة من المواد، يعد الحامل أداة متعددة الاستخدامات مناسبة لمجموعة متنوعة من الظروف البيئية.

تمثل أنواع التآكل، وهي التآكل الخلوي الدقيق والتآكل الكبير، تحديات فريدة من نوعها. يكون التآكل المسامي الصغير أقل ضررًا وأكثر تجانسًا، بينما يسبب التآكل المسامي الكبير ضررًا كبيرًا، ويشكل بقعًا أو ثقوبًا على سطح الأنبوب.

يمكن أن تكون تدابير مكافحة التآكل، بما في ذلك استخدام الطلاءات المضادة للتآكل والحماية الكاثودية، فعالة في منع هذه الأنواع من التآكل. توصي المدينة بمزيج من الطلاء المضاد للتآكل وحماية الأنود المضحي لتجنب التداخل مع خطوط الأنابيب الأخرى.

يعد التعامل مع التحكم في التآكل بشكل استراتيجي واستباقي أمرًا بالغ الأهمية لحماية بنيتنا التحتية وضمان النقل الآمن والفعال للموارد. ومن خلال استخدام الأدوات المناسبة، مثل تآكل مكونات حامل القسيمة، وتنفيذ تدابير شاملة لمكافحة التآكل، يمكننا إطالة عمر خدمة الأنابيب بشكل كبير وتوفير تكاليف الإصلاحات أو الاستبدالات الباهظة الثمن.
