ما هي ريشة الحقن الكيميائي؟

تُستخدم ريشات الحقن الكيميائي في العمليات الصناعية لإدخال المواد الكيميائية في الأنابيب أو الحاويات. يتم تركيبها عادةً في الأنابيب أو صهاريج التخزين ويمكنها التحكم في حقن المواد الكيميائية مثل مثبطات التآكل أو مثبطات القشور أو مبيدات الفطريات. لضمان التوزيع الموحد والآمن للمواد الكيميائية.

هذه ريشة حقن كيميائية مع صمام DBB. صمام DBB عبارة عن كتلة مزدوجة وصمام كروي ينزف.

تصنيف الكتلة المزدوجة وصمامات التسييل

يتم تصنيف الصمامات ذات الكتلة المزدوجة والتسييل (DBB) بشكل أساسي إلى نوعين بناءً على بنية جسمها:

صمام DBB من نوع الجسم المعياري أو المنفصل:

يتميز هذا التصميم بصمامين كرويين في وحدة واحدة لزيادة الأمان. يساعد صمام إبرة التفريغ الموجود بين الصمامين الكرويين للسدادة المزدوجة وصمامات التفريغ في عملية التفريغ وإعادة ضبط الضغط إلى الصفر. يفيد هيكل الجسم المعياري المكون من ثلاث قطع كلاً من المقاييس والأنابيب. يتراوح حجم صمامات الأجهزة من 1 بوصة إلى 3 بوصات، بينما يتراوح حجم صمامات الأنابيب من 1 بوصة إلى 24 بوصة. تتراوح تقييمات API لجميع مستويات التوتر من 3000 إلى 10000، مع درجات تتراوح بين 150 و2500 رطل.

صمامات DBB المتكاملة:

تُستخدم هذه الصمامات بشكل أساسي في صناعة الأجهزة وهي متوفرة في مجموعة متنوعة من التصميمات لتلبية الاحتياجات المختلفة. تشمل هذه الأنواع أنواع الشفة إلى الحافة، والشفة إلى الخيط، والحقن وأخذ العينات، وأنواع الكرة والإبرة. على غرار النوع المعياري، فإن صمام تحرير المقاومة المزدوجة المتكامل لديه أيضًا صمام دبوس تفريغ بين الصمامين الكرويين، مما يسمح للصمام بالتفريغ وإعادة ضبط الضغط إلى الصفر.

فهم ريشات الحقن الكيميائي

تصميم وهيكل ريشة الحقن الكيميائي

يعد فهم تصميم وبناء أقلام الحقن الكيميائي أمرًا ضروريًا لتشغيلها وصيانتها بشكل فعال. يحتوي هذا النوع الخاص من ريش الحقن الكيميائي على وصلات شفة، خاصة فلنجات التردد اللاسلكي، من أجل توصيل آمن وموثوق بالمكونات الأخرى أو أنظمة الأنابيب. لقد تم تصميم وبناء قلم الحقن الكيميائي هذا بعناية لضمان الحقن الكيميائي الفعال، وسهولة الصيانة، والآمن والمتين في مجموعة متنوعة من البيئات الصعبة.

ما يجعل هذا النموذج متميزًا هو إمكانية استرجاعه. يمكن استخدام الأدوات المتخصصة لاسترداد العمود، وهو أمر مفيد بشكل خاص في عمليات الصيانة أو استكشاف الأخطاء وإصلاحها. تعمل هذه الميزة على تحسين سهولة التشغيل وكفاءة العملية بشكل كبير.

فوهة ريشة الحقن الكيميائي هي "نوع أخذ العينات". ويضمن هذا التصميم حقن السائل في الأنبوب في اتجاه واحد، وبالتالي التحكم في توزيع المادة الكيميائية بشكل أكثر فعالية. بالإضافة إلى أنواع أخذ العينات، هناك تصميمات أخرى للفوهة مثل المتوازية والرأسية والمفتوحة. تلبي هذه الأنواع المختلفة من الفوهات المتطلبات المحددة لمختلف التطبيقات، مما يوفر تنوعًا في مجموعة متنوعة من ظروف التشغيل.

تتمتع الريشة بتصنيف حماية دخول يصل إلى IP66، مما يعني أنها توفر مستوى عالٍ من الحماية من الغبار والأوساخ والمياه، مما يجعلها مناسبة للبيئات القاسية. بالإضافة إلى ذلك، فهو يفي بتصنيف مقاومة الانفجار Exd II BT4، مما يشير إلى أنه آمن للاستخدام في البيئات التي يحتمل أن تكون قابلة للانفجار.

أخيرًا، تعتبر المواد المستخدمة في بناء ريشة الحقن الكيميائي هذه أمرًا بالغ الأهمية لطول عمرها ومقاومتها للمواد الكيميائية. يمكن تصنيع النموذج من مجموعة متنوعة من المواد، بما في ذلك الفولاذ المقاوم للصدأ 304، والفولاذ المقاوم للصدأ 316، والفولاذ المزدوج F51، وF53، وF55، وInconel. تتميز كل مادة بخصائص فريدة تسمح للريشة بمقاومة أنواع مختلفة من المواد الكيميائية والظروف البيئية.

تطبيقات ريشات الحقن الكيميائي

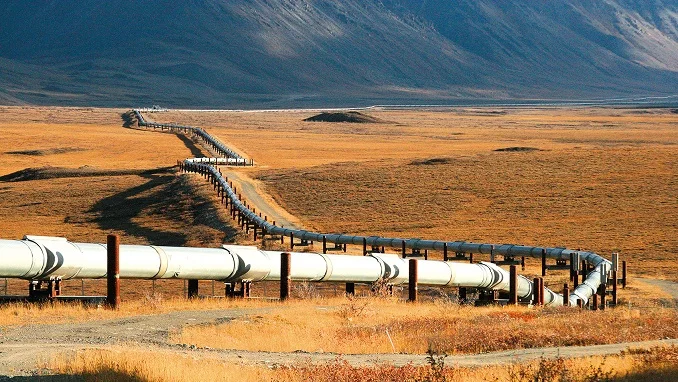

ريشات الحقن الكيميائي في صناعة النفط والغاز

تلعب ريشات الحقن الكيميائي دورًا حيويًا في صناعة النفط والغاز حيث يتم استخدامها لحقن مواد كيميائية مختلفة مباشرة في النفط أو الغاز الطبيعي. ولهذه المواد الكيميائية مجموعة متنوعة من الاستخدامات، مثل تقليل التآكل، أو منع تكوين الهيدرات، أو التحكم في لزوجة المادة المسلمة. ومن خلال حقن هذه المواد الكيميائية مباشرة في السائل، يضمن الأنبوب توزيعها بالتساوي، مما يحسن كفاءة العملية وسلامتها بشكل عام.

دور ريشات الحقن الكيميائي في محطات معالجة المياه

تُستخدم ريشات الحقن الكيميائي في العمليات الصناعية لإدخال المواد الكيميائية في الأنابيب أو الحاويات. يتم تركيبها عادةً في الأنابيب أو صهاريج التخزين ويمكنها التحكم في حقن المواد الكيميائية مثل مثبطات التآكل أو مثبطات القشور أو مبيدات الفطريات. لضمان التوزيع الموحد والآمن للمواد الكيميائية.

ريشات الحقن الكيميائي في الصناعة الدوائية

في صناعة الأدوية، تُستخدم أنابيب الحقن الكيميائي لإضافة جرعات دقيقة من المواد المختلفة إلى المحاليل الصيدلانية. يمكن أن تكون هذه المواد مكونات صيدلانية فعالة، أو مواد حافظة، أو منظمات درجة الحموضة، أو إضافات أخرى. وتضمن الريشة إضافة هذه المواد بالتساوي، مما يحافظ على جودة واتساق المنتج النهائي. تعتبر هذه الدقة أمرًا بالغ الأهمية في إنتاج الأدوية، حيث تعد مراقبة الجودة أمرًا بالغ الأهمية.

أسئلة مكررة

• ما هو العمر الافتراضي لريشة الحقن الكيميائي النموذجية؟

يمكن أن يختلف عمر خدمة ريشات الحقن الكيميائي بشكل كبير اعتمادًا على ظروف التشغيل ونوع المواد الكيميائية المستخدمة والصيانة. ومع ذلك، في ظل الظروف النموذجية ومع الصيانة المناسبة، يجب أن تستمر ريشة الحقن الكيميائي عالية الجودة لعدة سنوات.

• كيف أعرف ما إذا كانت ريشة الحقن الكيميائي الخاصة بي معطلة؟

تتضمن العلامات التي تشير إلى احتمال وجود خلل في قلم الحقن الكيميائي معدلات تدفق غير متناسقة أو تسربات أو انخفاض ملحوظ في كفاءة العملية. إذا لم يتم توزيع المواد الكيميائية المحقونة بالتساوي، أو إذا لم تستجب الريشة بشكل صحيح للتعديل، فقد يكون ذلك فاشلاً. يوصى بالفحص والصيانة المنتظمة لضمان التشغيل الأمثل.

• هل يمكن لريشات الحقن الكيميائي أن تتحمل بيئات الضغط العالي؟

نعم، تم تصميم العديد من ريشات الحقن الكيميائي لتحمل بيئات الضغط العالي. سيعتمد حد الضغط الدقيق على النموذج المحدد والمواد المستخدمة في بناء الريشة. قم دائمًا بالرجوع إلى مواصفات الشركة المصنعة للتأكد من أن ريشة معينة مناسبة لضغط التشغيل المقصود.

• كيف يمكنني تنظيف ريشة الحقن الكيميائي؟

يتضمن تنظيف ريشات الحقن الكيميائي عادةً تنظيف النظام بمحلول تنظيف متوافق لإزالة أي مواد كيميائية متبقية أو تراكم. يوصى باتباع تعليمات الشركة المصنعة أو استشارة أحد المتخصصين لضمان التنظيف المناسب. تذكر دائمًا استخدام معدات السلامة المناسبة عند تنظيف الريشات، خاصة عندما يتعلق الأمر بالمواد الكيميائية الخطرة.

• ما هي بعض المفاهيم الخاطئة الشائعة حول ريشات الحقن الكيميائي؟

من المفاهيم الخاطئة الشائعة أن جميع ريشات الحقن الكيميائي متشابهة. في الواقع، تختلف الريشات بشكل كبير في التصميم والمواد والوظيفة لتلبية متطلبات التطبيقات والتشغيل المختلفة. هناك اعتقاد خاطئ آخر وهو أن الريشات لا تحتاج إلى صيانة. على الرغم من أنها مصممة من أجل المتانة والاستخدام طويل الأمد، إلا أن الفحص والصيانة المنتظمة أمر ضروري لضمان عمر الخدمة والأداء الأمثل.
