مقدمة

ضمان مرور الخنازير الفعالة والآمنة أمر ضروري في العالم المعقد لعمليات خطوط أنابيب النفط والغاز. تم استخدام التكنولوجيا الحديثة لإنشاء إشارة الخنازير القابلة للتعديل 20 مم لمعالجة هذا الطلب. بينما ينتقل الخنزير عبر خط الأنابيب ، تم تصميم إشارة الخنزير الغازية هذا للتفاعل معه جسديًا ، وإرسال الإشارات اليدوية والإلكترونية للدلالة على وفاة الخنزير. يوفر مؤشر الخنازير هذا التخصيص والاعتمادية التي لا مثيل لها لعمليات خطوط الأنابيب بفضل ارتباطها الشفة ، وعمق الإدراج القابل للتعديل ، وخيارات الزناد ثنائية الاتجاه أو أحادية الاتجاه.

وصف

التصميم والتركيب

يعد إشارة الخنازير القابلة للتعديل مقاس 20 مم نوعًا متطفلاً ، مما يعني تثبيت داخل الأنبوب لإجراء اتصال مباشر مع خنزير التنظيف أثناء مروره. يتم توصيل الجهاز بشكل آمن بخط الأنابيب باستخدام شفة ، مما يضمن اتصال مستقر وقوي. إحدى ميزاتها البارزة هي عمق الإدراج القابل للتعديل الذي يصل إلى 20 مم ، مما يسمح بالضبط بشكل جيد بناءً على المتطلبات المحددة لخط الأنابيب.

آلية الزناد

آلية الزناد في إشارة الخنزير هذه هي ثنائية الاتجاه ، قادرة على اكتشاف الخنازير تتحرك في أي من الاتجاهين عبر خط الأنابيب. بالنسبة للعمليات التي تتطلب المراقبة في اتجاه واحد فقط ، يتوفر أيضًا خيار الزناد أحادي الاتجاه. تسمح هذه المرونة بالتخصيص وفقًا لاحتياجات العملاء.

مؤشرات الإشارة

يستخدم إشارة الخنزير القابلة للتعديل 20mm نظام إشارات مزدوج. أولاً ، يتميز بعلم إعادة تعيين يدوي يغير الاتجاه للإشارة إلى مرور الخنزير. يوفر هذا إشارة مرئية سريعة وسهلة للمشغلين. ثانياً ، تم تجهيزه بإشارات كهربائية يمكن دمجها في نظام التحكم الخاص بك ، مما يوفر قدرات المراقبة وتسجيل البيانات في الوقت الفعلي.

التنوع والتخصيص

تم تصميم إشارة الخنزير هذه للتكيف مع الاحتياجات التشغيلية المختلفة. سواء كنت تحتاج إلى تشغيل ثنائي الاتجاه أو أحادي الاتجاه أو تحتاج إلى ضبط عمق الإدراج لتكوينات خطوط أنابيب محددة ، يمكن تخصيص هذا الجهاز لتلبية متطلباتك.

الميزات أو المعلمات الأساسية:

• النوع: تدخلي
• نوع الاتصال: اتصال شفة
• Indicator feature: Manual reset flag combined with electrical signals (Manual reset flag and Date and time display combined with electrical signals can also be made)
• Installing type: 2” Flange. As per ASME B16.5(CLASS150-2500)
• Plug body length: 200mm/Meet the actual needs

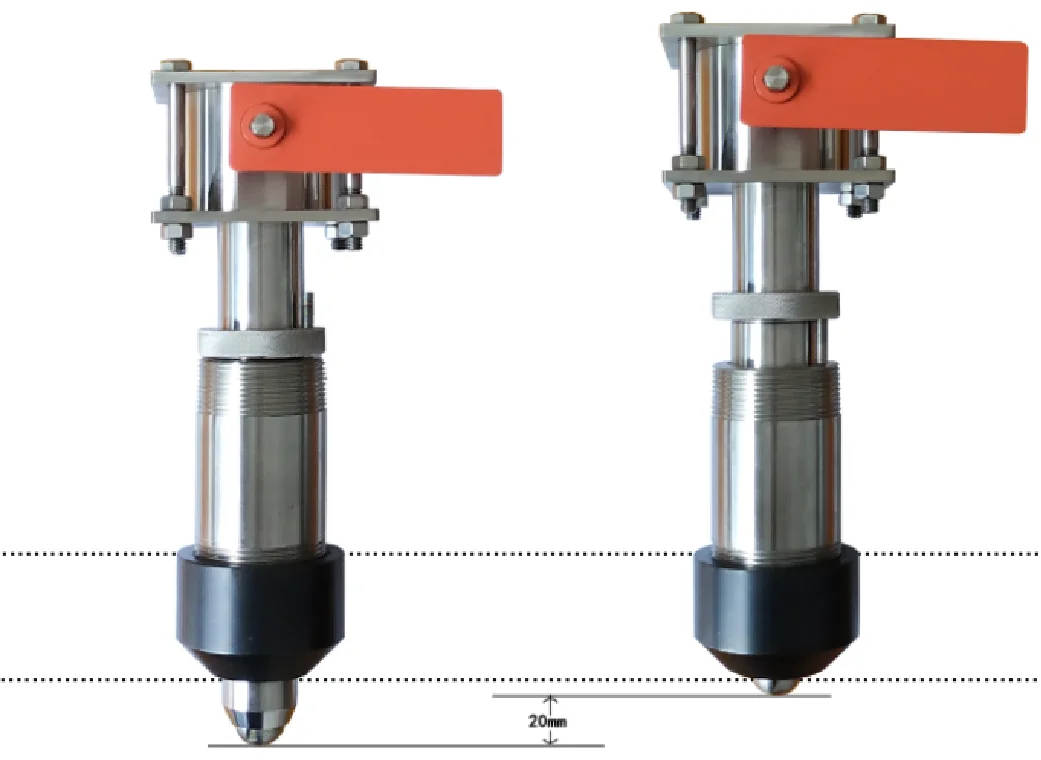

• Insert depth adjustment: 20mm
• Operating temperature: -20~120℃/Meet customer requirements
• نيس MR 0175: نعم
• Ingress protection: IP66
• Explosion-proof class: Exd II BT4
• إزالة تحت الضغط: لا
• Trigger type: Bi-directional (Uni-directional trigger can also be made)
• Internal part material: PTFE Coated A105N is standard configuration (304SS/316LSS/DSS/INCONEL/As per MR can meet customer needs)
• Junction box material: Aluminium alloy/316SS
• Switch type: DPDT/2*SPDT
• Switch rating: DC24V 3A/DC24V 5A

Advantages of the 20mm Adjustable Pig Signaler

1. قدرة المراقبة عن بُعد: يزيل تكامل الإشارات الكهربائية الحاجة إلى عمليات التفتيش عن قرب لتأكيد مرور الخنازير. تتيح هذه الميزة المشغلين لتلقي التحديثات في الوقت الفعلي من مسافة بعيدة ، وتعزيز الراحة والكفاءة التشغيلية.
2. الإدراج الدقيق: تتيح قابلية ضبط 20 مم في عمق الإدراج تحديدًا دقيقًا داخل خط الأنابيب ، واستيعاب المتطلبات التشغيلية المختلفة وضمان اكتشاف دقيق للخنازير.
3. اتصال شفة: على عكس الخيارات الملحومة التي تتطلب توافقًا في المواد مع خط الأنابيب ، يستخدم إشارة الخنزير هذا اتصال شفة. يوفر هذا التصميم مرونة أكبر في اختيار المواد مع ضمان ارتباط آمن.
4. استشعار ثنائية الاتجاه: الجهاز قادر على اكتشاف حركة الخنازير في كلا الاتجاهين - سواء كان ذلك من الإطلاق أو الطرف المتلقي - يحصل على مراقبة شاملة لمقاطع الخنازير.

من خلال معالجة هذه المجالات الرئيسية ، يوفر مؤشر الخنزير القابل للتعديل مقاس 20 مم حلاً متعدد الاستخدامات وموثوق به لعمليات خطوط الأنابيب الحديثة.

استنتاج

يعد إشارة الخنازير القابلة للتعديل مقاس 20 مم أداة لا غنى عنها لعمليات خطوط الأنابيب الحديثة ، مما يوفر مزيجًا من الموثوقية والقدرة على التكيف والدقة. تجعل آلياتها ثنائية الاتجاه والميزات القابلة للتخصيص خيارًا متعدد الاستخدامات لضمان مرور فعال وآمن من خنازير التنظيف في خطوط أنابيب الزيت والغاز.
